问题
在附加模块 RF‑DYNAM Pro 中是否有任何选项可以使用用户定义的参数生成“根据标准的反应谱”?
回复:

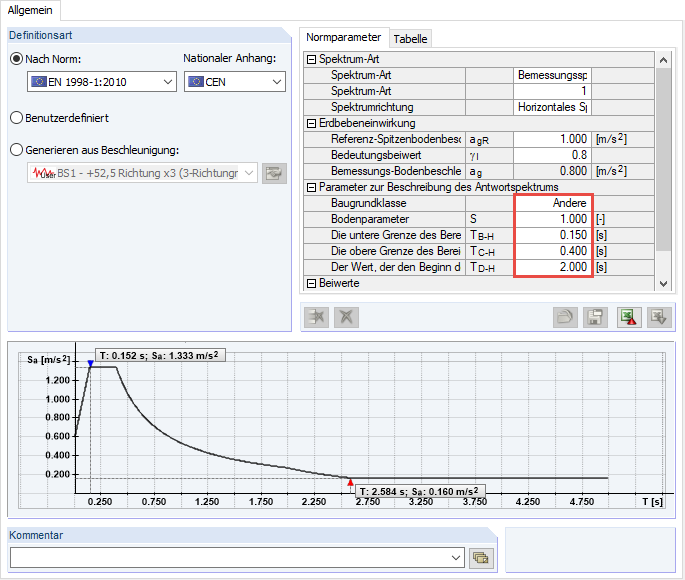

是的,这种可能性是存在的。 在许多标准中,我们已经实现了这个选项。 在这里您可以选择选项“其他”作为场所类别,并根据需要调整一些参数。在 EN 1998-1 的以下附录中有这个选项: CEN、NBN、CSN、DIN、UNI、NP、STN、CYS、BS、NS 和 NF。
您有什么问题想问的吗?
![模型](/zh/webimage/011878/2621062/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
反应谱分析是抗震设计中最常见的一种设计方法。 这种方法有很多优点。 最重要的是简化: 它使地震作用的复杂性简化到使得地震分析可以容易进行的程度。 这种方法的缺点是结构过于简化,会丢失大量的信息。 为了克服这个缺点,一种方法是在组合模态响应时使用等效线性组合。 本文通过一个示例来介绍该选项。
![在RF-/DYNAM Pro中激活意外扭转作用](/zh/webimage/008730/3049568/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
抗震规范中规定了在简化和多振型反应谱分析中必须应用的规则。 这些规则描述了以下一般程序: 楼层的质量必须移动一定的偏心,从而产生扭矩。
![知识库 001885 | 按照 ASCE 7-22 和建筑模型评估地震作用下的楼层位移](/zh/webimage/051645/3995306/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
评估建筑物楼层位移对于通过限制位移量确保满意的结构性能至关重要。 位移过大可能会引起结构失稳,并可能对非结构构件(例如墙)造成损坏。 本文概述了根据 ASCE 7-22 和 RFEM 6 中的建筑模型模块设置层间位移的步骤。
![知识库 001877 | RFEM 6 中需考虑的规范ASCE 7-22 和NBC 2020 地震P-Delta](/zh/webimage/048528/3803808/Image_01_-_Interstory_Drifts.png?mw=512&hash=dda93b6dc2bff834091aa0c09a68a55dab800606)
规范 [1] 中的 ASCE 7-22 部分。 12.9.1.6 规定了在进行抗震设计的模态反应谱分析时应考虑 P-delta 效应的情况。 在 NBC 2020 [2] 的 Sent. 4.1.8.3.8.c 仅给出了一个简短的要求,即考虑重力荷载与变形结构的相互作用引起的侧移效应。 在某些情况下,进行地震分析时必须考虑二阶效应,也称为 P-delta。
![钢结构设计 | 抗震体系设计概述](/zh/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- 可以设计五种抗震结构体系 (SFRS),即特殊弯矩坐标系(SMF)、中间弯矩坐标系(IMF)、普通弯矩坐标系(OMF)、普通弯矩坐标系(OCBF)和特殊弯矩坐标系(SCBF) )
- 腹板和翼缘宽厚比的延性验算
- 计算梁的稳定性支撑所需的强度和刚度
- 计算梁的稳定性支撑的最大间距
- 计算梁在铰处所需的支撑强度
- 计算柱子所需强度,可以选择忽略所有弯矩、剪力和扭矩以达到超强极限状态
- 计算柱和支撑的长细比
![钢结构设计模块中的地震活动性 | 结果输出](/zh/webimage/048272/3780831/Result.png?mw=512&hash=f0621777339b8f63b334b9d11f44f77f58603014)
抗震验算的结果分为两部分: 杆件要求和连接要求。
在“抗震要求”中规定了抗弯和抗剪强度。 它们在'弯矩框架连接(按杆件)'选项卡中列出。 对于有支撑的框架,在“支撑连接”选项卡中列出了连接所需的抗拉强度和连接抗压强度。
用户可以在表格中查看计算过程。 在设计验算详细信息中可以清楚地显示公式和规范引用。
![功能 002794 | “阻尼器”杆件类型](/zh/webimage/048112/3832303/48112.png?mw=512&hash=fb864cf4212a216975937f682689768364249c1f)
在杆件类型“阻尼器”中可以定义阻尼系数,弹簧常数和质量。 这种类型的杆件扩展了时程分析的可能性。
关于粘弹性,杆件类型“阻尼器”类似于 Kelvin-Foigt 模型,由阻尼元件和弹性弹簧(两者并联)组成。
![功能 002784 | 铰图表](/zh/webimage/047525/3793038/2024-03-28-12-35-51.png?mw=512&hash=01130d4ce60043357ac82fd94489e5dc5a258e1f)
程序中提供“2D | 铰”类型 | 计算图表。 在该表中绘制了荷载作用下非线性铰的响应。
在进行 Pushover 分析和时程分析时,用户可以评估每个荷载步中铰的状态。
