问题:

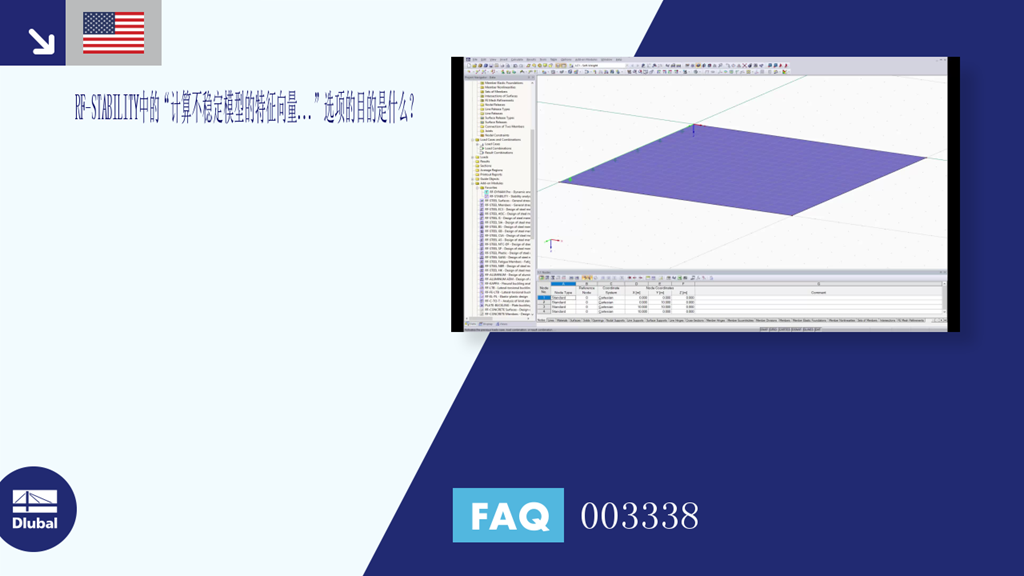

RF-STABILITY中的“计算不稳定模型的特征向量...”选项的目的是什么?
答案:
该功能可以检测可能导致结构失稳的结构建模错误。 使用这种方法可以计算出这类失稳体系,并且以图形方式确定失稳原因。
该功能不适用于以下问题:
计算由于过载而中止(稳定性问题)
计算屈曲曲线和屈曲模式
如果系统是稳定的,并且仅在按照二阶理论进行计算时出现稳定性问题,那么该功能将所有结果设置为0。
在FAQ 3045中详细介绍了解决不稳定性问题的方法。
