RFEM 5 附加模块
RF-CONCRETE Columns

附加模块 RF-CONCRETE Columns 是对主程序 RFEM 5 的扩展，一款功能强大的钢筋混凝土结构计算工具。使用RF-CONCRETE Columns，您可以根据模型柱法或名义曲率法对矩形或圆形受压构件的承载能力极限状态进行计算。

使用 RFEM 5 的附加模块可以按照各种国际规范（包括 EN 和 DIN）对杆件和面的钢筋混凝土进行设计。它提供了广泛的承载能力极限状态和正常使用极限状态的设计选项，包括抗火验算和截面优化。结果以图形和数值相结合的方式显示，便于用户进行有效的查看和分析。

按照模型柱子法或名义曲率法进行混凝土设计

总数： 4

RF-/CONCRETE色谱柱 | 特点

完全集成在 RFEM/RSTAB 中，可以导入几何尺寸和荷载工况数据
根据指定的准则自动选择杆件进行设计（例如只选择竖向杆件）
结合 RFEM/RSTAB 的扩展 {%/zh/products/rfem-and-rstab-add-on-modules/reinforced-concrete-structures/ec2 EC2]]按照 EN 1992 -1-1:2004（欧洲规范 2）和以下国家附录，钢筋混凝土受压构件设计按照名义曲率:
- DIN EN 1992-1-1/NA/A1:2015-12（德国）
- ÖNORM B 1992-1-1:2018-01（奥地利）
- 比利时 NBN EN 1992-1-1 ANB:2010 常温设计，NBN EN 1992-1-2 ANB:2010 抗火设计（比利时）
- BDS EN 1992-1-1:2005/NA:2011（保加利亚）
- EN 1992-1-1 DK NA:2013（丹麦）
- NF EN 1992-1-1/NA:2016-03（法国）
- SFS EN 1992-1-1/NA:2007-10（芬兰）
- UNI EN 1992-1-1/NA:2007-07（意大利）
- LVS EN 1992-1-1:2005/NA:2014（拉脱维亚）
- LST EN 1992-1-1:2005/NA:2011（立陶宛）
- MS EN 1992-1-1:2010（马来西亚）
- NEN-EN 1992-1-1+C2:2011/NB:2016（荷兰）
- NS EN 1992-1 -1:2004-NA:2008（挪威）
- PN EN 1992-1-1/NA:2010（波兰）
- NP EN 1992-1-1/NA:2010-02（葡萄牙）
- SR EN 1992-1-1:2004/NA:2008（罗马尼亚）
- SS EN 1992-1-1/NA:2008（瑞典）
- SS EN 1992-1-1/NA:2008-06（新加坡）
- STN EN 1992-1-1/NA:2008-06（斯洛伐克）
- SIST EN 1992-1-1:2005/A101:2006（斯洛文尼亚）
- UNE EN 1992-1-1/NA:2013（西班牙）
- CSN EN 1992-1-1/NA:2016-05（捷克）
- BS EN 1992-1-1:2004/NA:2005（英国）
- TKP EN 1992-1-1:2009（白俄罗斯）
- CYS EN 1992-1-1:2004/NA:2009（塞浦路斯）

除了上面列出的国家附录 (NA) 外，用户还可以自定义国家附录，在该模块中可以自定义极限值和参数。
选择考虑徐变
根据柱子约束比确定屈曲长度和长细比
根据二阶分析自动从附加可用的偏心中确定正常和意外的偏心
整体结构和预制构件设计
按照规范的钢筋混凝土结构设计
根据一阶分析和二阶分析方法计算内力
在现有荷载作用下分析柱子周围主导的设计位置
输出所需的纵筋和箍筋
抗火设计按照欧洲规范 EN 1992-1-2 使用简化方法（分区法）进行并可进行托架的抗火设计。
抗火设计考虑纵向钢筋的设置按照德国规范 DIN 4102-22:2004 或 DIN 4102-4:2004 中表格 31

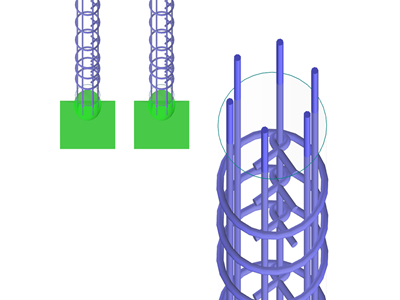

三维渲染图形显示纵向和连接配筋方案
设计利用率摘要，包括所有设计细节
RFEM/RSTAB 工作窗口中相关设计细节的图形表示

RF-/CONCRETE Columns | 输入

需要设计计算的杆件可以直接从 RFEM/RSTAB 导入。分配荷载工况、荷载组合和结果组合，这些荷载工况、荷载组合和结果组合会得出所选杆件上的线弹性计算的内力。徐变荷载包括徐变荷载和徐变荷载。 RFEM/RSTAB 的材料在 RF-/CONCRETE Columns 中已经预设好，各种规范中列出的材料属性都包含在材料库中。

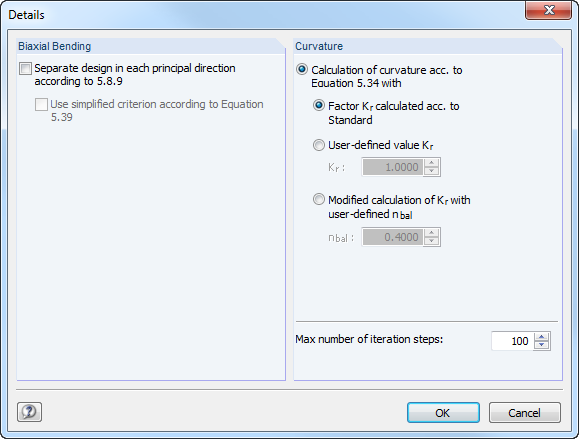

您可以轻松定义柱的结构属性以及计算所需纵向钢筋和抗剪钢筋的细节。有效长度系数 ß 可以手动定义，由模块自动确定，或者从附加模块 RF-STABILITY/RSBUCK 导入。

根据欧洲规范 EN 1992-1-2 进行抗火设计时有不同的规定；例如确定发生烧断的截面侧面

RF-/CONCRETE Columns | 设计

对于轴力和弯矩，需要对柱子的主导部分进行轴力计算。此外在计算抗剪承载力时，还会考虑剪力极值所在的位置。在计算时确定是否常规设计方案满足要求，或者是否柱和弯矩值必须按照二阶效应理论进行设计。弯矩会根据之前输入的数值计算得出。计算包含四个部分：

与荷载无关的计算步骤
考虑所需钢筋的变化来确定迭代荷载
计算决定内力的配筋面积
安全计算所有内力，包括配筋面积

这样 RF-/CONCRETE Columns 提供了一个关于优化的钢筋方案和荷载作用的完整解决方案。

RF-/CONCRETE Columns | 结果输出

计算完成后，结果会以表格的形式显示出来。因为列出了每个中间值，所以整个设计验算一目了然。

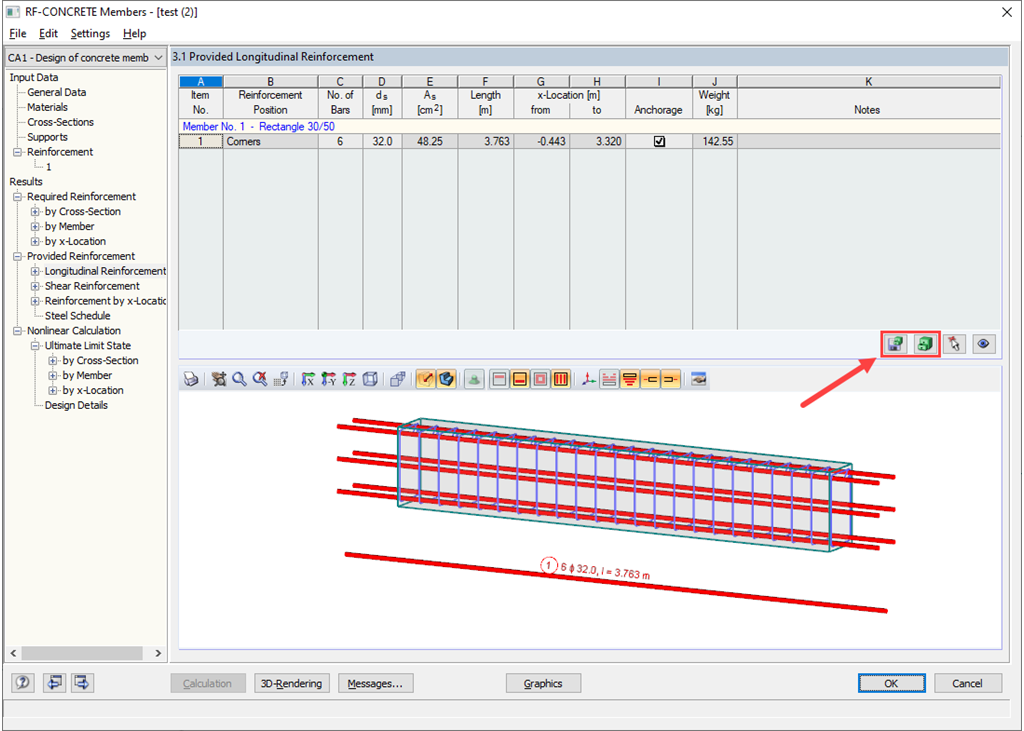

模块会考虑所有的施工规范，为纵向和剪切钢筋创建一个配筋方案。以及钢筋的三维绘图(包括尺寸)。您可以根据需要调整钢筋方案。使用 3D 图形可以准确地显示截面上的应变和应力的分布。

如果其中一个不满足防火设计要求， RF-/CONCRETE Columns 会增加所需的抗火设计配筋，直到完成所有防火设计或找不到钢筋布置为止。在 RFEM/RSTAB 的工作窗口中以及三维渲染中可以查看柱子和配筋。除了以表格形式显示的输入和结果(包括设计细节)外，所有的图形都可以添加到打印报告中。因此可以保证文档编制的准确性和准确性。
