Přídavný modul pro RFEM 5
RF-CONCRETE Columns

Přídavný modul RF-CONCRETE Columns rozšiřuje hlavní program RFEM 5 o výkonný nástroj pro posouzení železobetonových konstrukcí. RF-CONCRETE Columns umožňuje provádět posouzení mezního stavu únosnosti obdélníkových nebo kruhových železobetonových prvků namáhaných tlakem metodou modelových sloupů či metodou založenou na jmenovité křivosti.

Přídavný modul RFEM 5 umožňuje posouzení železobetonových prutů a ploch podle různých mezinárodních norem včetně EN a DIN. Poskytuje rozsáhlé možnosti posouzení mezních stavů únosnosti a použitelnosti, včetně posouzení požární odolnosti a optimalizace průřezů. Výsledky se zobrazí graficky i numericky, což umožňuje efektivní analýzu a návrh.

Posouzení železobetonu podle metody modelových sloupů resp. metody založené na jmenovité křivosti

Celkový počet: 4

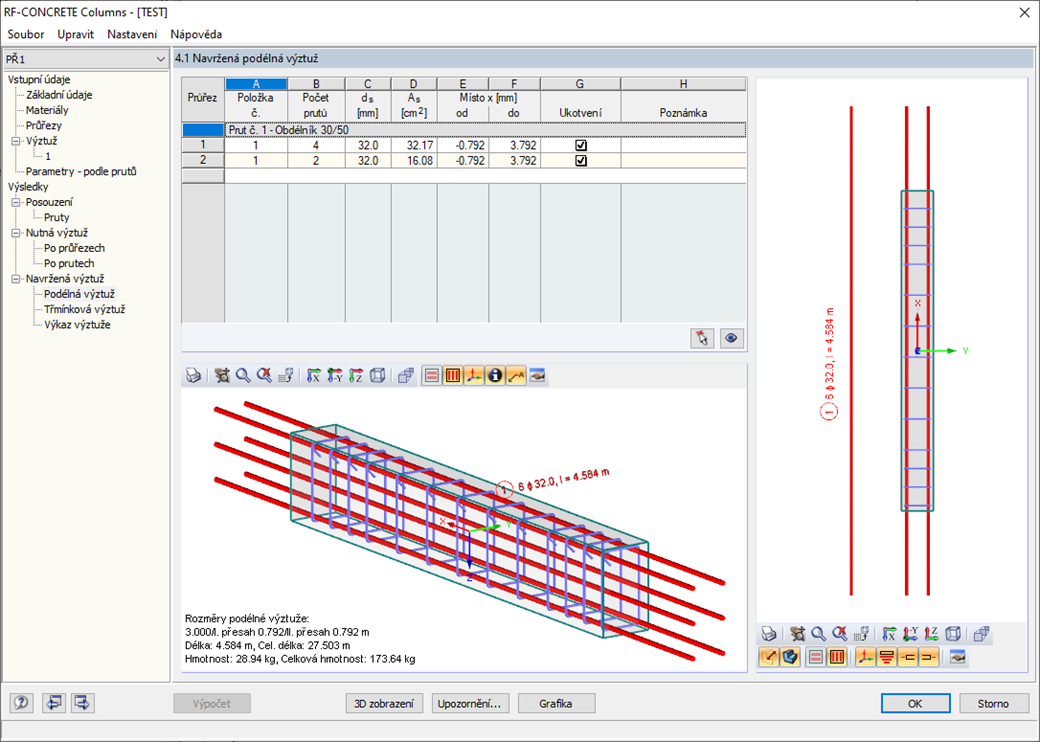

Výztuž v přídavném modulu RF-CONCRETE Columns

RF-/CONCRETE Columns | Základní vlastnosti

Úplná integrace do programu RFEM/RSTAB včetně převzetí údajů o geometrii a zatěžovacích stavech
Automatický výběr prutů pro posouzení podle zadaných kritérií (např. pouze svislé pruty)
Ve spojení s rozšířením {%/#/cs/produkty/pridavne-moduly-pro-rfem-a-rstab/betonove-konstrukce/ec2 EC2 pro RFEM/RSTAB]] lze posouzení železobetonových tlačených prvků metodou jmenovité křivosti podle EN 1992-1-1:2004 (Eurokód 2) a následujících národních příloh:
- DIN EN 1992-1-1/NA/A1:2015-12 (Německo)
- ÖNORM B 1992-1-1:2018-01 (Rakousko)
- NBN EN 1992-1-1 ANB:2010 pro návrh betonových konstrukcí, a norma EN 1992-1-2 ANB:2010 pro posouzení požární odolnosti (Belgie)
- BDS EN 1992-1-1: 2005/NA:2011 (Bulharsko)
- EN 1992-1-1 DK NA:2013 (Dánsko)
- NF EN 1992-1-1/NA:2016-03 (Francie)
- SFS EN 1992-1-1/NA:2007-10 (Finsko)
- UNI EN 1992-1-1/NA:2007-07 (Itálie)
- LVS EN 1992-1-1:2005/NA:2014 (Lotyšsko)
- LST EN 1992-1-1:2005/NA:2011 (Litva)
- MS EN 1992-1-1:2010 (Malajsie)
- NEN-EN 1992-1-1+C2:2011/NB:2016 (Nizozemsko)
- NS EN 1992-1-1:2004-NA:2008 (Norsko)
- PN EN 1992-1-1/NA:2010 (Polsko)
- NP EN 1992-1-1/NA:2010-02 (Portugalsko)
- SR EN 1992-1-1:2004/NA:2008 (Rumunsko)
- SS EN 1992-1-1/NA:2008 (Švédsko)
- SS EN 1992-1-1/NA:2008-06 (Singapur)
- STN EN 1992-1-1/NA:2008-06 (Slovensko)
- SIST EN 1992-1-1:2005/A101:2006 (Slovinsko)
- UNE EN 1992-1-1/NA:2013 (Španělsko)
- ČSN EN 1992-1-1/NA:2016-05 (Česká republika)
- BS EN 1992-1-1:2004/NA:2005 (Velká Británie)
- TKP EN 1992-1-1:2009 (Bělorusko)
- CYS EN 1992-1-1:2004/NA:2009 (Kypr)

Kromě výše uvedených národních příloh lze definovat uživatelské národní přílohy s vlastními mezními hodnotami a parametry.
Volitelné zohlednění dotvarování betonu
Stanovení vzpěrných délek a štíhlostí podle stupně vetknutí sloupů pomocí diagramu
Automatické určení normální a nežádoucí excentricity podle dodatečné návrhové excentricity na základě analýzy druhého řádu
Posouzení monolitických konstrukcí a prefabrikovaných dílců
Standardní posouzení železobetonu
Stanovení vnitřních sil podle lineární statické analýzy a analýzy druhého řádu
Analýza rozhodujících návrhových míst podél sloupu v důsledku působících zatížení
Výpočet požadované podélné a třmínkové výztuže
Posouzení požární odolnosti podle zjednodušené metody (zónové metody) v souladu s EN 1992-1-2. Lze tak provést také posouzení požární odolnosti stojek.
Posouzení požární odolnosti s volitelnou možností podélné výztuže podle DIN 4102-22:2004 nebo DIN 4102-4:2004, tabulka 31
Grafické znázornění podélné a třmínkové výztuže v 3D renderování
Souhrn návrhového využití včetně všech detailů posouzení
Grafické znázornění významných detailů posouzení v pracovním okně programu RFEM/RSTAB

RF-/CONCRETE Columns | Údaje

Pruty, které se mají posoudit, jsou například převzaty přímo z programu RFEM/RSTAB. Na základě zatěžovacích stavů, kombinací zatížení a kombinací výsledků se pomocí lineárně pružného výpočtu určí vnitřní síly vybraných prutů. Při zohlednění dotvarování betonu je nutné definovat zatížení, které dotvarování způsobuje. Materiály jsou přednastaveny v programu RFEM/RSTAB a mohou se dále upravovat v přídavném modulu RF-/CONCRETE Columns. Databáze materiálů obsahuje materiálové charakteristiky dané příslušnou normou.

Bez velké námahy lze definovat konstrukční vlastnosti sloupu a také zadání pro stanovení potřebné podélné a smykové výztuže. Součinitel vzpěrné délky ß se může zadat ručně, určit automaticky v programu RF-/CONCRETE Columns nebo importovat z přídavného modulu RF-STABILITY/RSBUCK.

Program umožňuje nastavení podrobných údajů pro posouzení požární odolnosti podle EN 1992-1-2, například je možné definovat strany průřezu vystavené požáru.

RF-/CONCRETE Columns | Dimenzování,

Posouzení spolehlivosti proti porušení ohybem vyžaduje analýzu rozhodujících míst sloupu s ohledem na normálovou sílu i momenty. Pro posouzení únosnosti ve smyku se dále zohlední místa s extrémními hodnotami smykových sil. Během výpočtu se zkoumá, zda postačuje standardní posouzení anebo je nutné posoudit sloup včetně momentů analýzou druhého řádu. K tomu poslouží předem zadané údaje. Výpočet se dělí do čtyř částí:

Výpočetní kroky nezávislé na zatížení
Iterační výpočet rozhodujícího zatížení s ohledem na proměnnou nutnou výztuž
Stanovení navržené výztuže pro rozhodující vnitřní síly
Stanovení spolehlivosti pro všechny návrhové vnitřní síly s ohledem na navrženou výztuž

RF-/CONCRETE Columns vypočítá tímto způsobem návrh optimalizované výztuže a související účinky.

Grafické zobrazení výsledků v programu RFEM

RF-/CONCRETE Columns | Výsledky

Po úspěšném skončení výpočtu jsou výsledky uspořádány v přehledných tabulkách. Zobrazí se také všechny mezihodnoty, a výpočty jsou tedy ověřitelné.

Návrhy podélné a smykové výztuže zohledňují všechny konstrukční parametry. Výztuž je znázorněna 3D výkresem včetně rozměrů. Návrh výztuže lze dále upravovat dle individuálních požadavků. 3D grafika znázorňuje přesný průběh protažení a napětí na průřezu.

Pokud některé posouzení požární odolnosti nevyhovuje, zvyšuje modul nutnou výztuž až do okamžiku, kdy jsou všechna posouzení úspěšná nebo již není žádné vhodné uspořádání výztuže k dispozici. Sloupy a jejich výztuže lze vizualizovat ve 3D renderování i v pracovním okně programu RFEM/RSTAB. Do tiskového protokolu lze zahrnout nejen vstupní tabulky a tabulky výsledků včetně detailů posouzení, ale také všechny grafiky. Tím je zaručena srozumitelná a přehledná dokumentace.
