Module additionnel pour RFEM 5
RF-CONCRETE Columns

Module additionnel pour RFEM 5
RF-CONCRETE Columns

Le module additionnel RF-CONCRETE Columns complète le logiciel de base RFEM 5 par un outil puissant pour le calcul du béton armé. RF-CONCRETE Columns vous permet d'effectuer des vérifications à l'état limite ultime pour les éléments de compression rectangulaires ou circulaires selon la méthode du poteau type ou la méthode de la courbure nominale.

Le module additionnel RFEM 5 permet de vérifier des barres et des surfaces en béton armé selon diverses normes internationales, dont l'EN et la DIN. Il offre de nombreuses options de vérification à l'état limite ultime et à l'état limite de service, y compris la vérification de la résistance au feu et l'optimisation des sections. Les résultats sont affichés graphiquement et numériquement, ce qui permet de les examiner et les analyser efficacement.

RF-/CONCRETE Columns | Fonctionnalités

  • Intégration complète dans RFEM/RSTAB avec importation de données de géométrie et de cas de charge
  • Sélection automatique des barres à calculer selon les critères définis (par exemple les barres verticales uniquement)
  • Avec l'extension {%/fr/produits/rfem-et-rstab-modules-additionnels/structures-en-beton/ec2 EC2 pour RFEM/RSTAB]], vous pouvez effectuer les calcul des éléments comprimés en béton armé selon la méthode basée sur la courbure nominale en conformité avec l'EN 1992 -1-1:2004 (Eurocode 2) et les Annexes Nationales suivantes :
    • DK | Drapeau DIN EN 1992-1-1/NA/A1:2015-12 (Allemagne)
    • Autriche | Drapeau ÖNORM B 1992-1-1:2018-01 (Autriche)
    • Drapeau Belgique NBN EN 1992-1-1 ANB:2010 pour les essais à température normale et EN 1992-1-2 ANB:2010 pour la vérification de la résistance au feu (Belgique)
    • Bulgarie | Drapeau BDS EN 1992-1-1:2005/NA:2011 (Bulgarie)
    • Drapeau Danemark EN 1992-1-1 DK NA: 2013 (Danemark)
    • Drapeau de la France NF EN 1992-1-1/NA: 2016-03 (France)
    • Drapeau de la Finlande SFS EN 1992-1-1/NA: 2007-10 (Finlande)
    • Drapeau de l'Italie UNI EN 1992-1-1/NA:2007-07 (Italie)
    • Drapeau Lettonie LVS EN 1992-1-1:2005/NA:2014 (Lettonie)
    • Drapeau Lituanie LST EN 1992-1-1:2005/NA:2011 (Lituanie)
    • Drapeau de la Malaisie MS EN 1992-1-1:2010 (Malaisie)
    • Drapeau des Pays-Bas NEN-EN 1992-1-1+C2:2011/NB:2016 (Pays-Bas)
    • Drapeau Norvège NS EN 1992-1 -1:2004-NA:2008 (Norvège)
    • Drapeau Pologne PN EN 1992-1-1/NA:2010 (Pologne)
    • Drapeau Portugal NP EN 1992-1-1/NA:2010-02 (Portugal)
    • Drapeau de la Roumanie SR EN 1992-1-1:2004/NA:2008 (Roumanie)
    • Drapeau de la Suède SS EN 1992-1-1/NA:2008 (Suède)
    • Drapeau de Singapour SS EN 1992-1-1/NA:2008-06 (Singapour)
    • Drapeau Slovaquie STN EN 1992-1-1/NA:2008-06 (Slovaquie)
    • Drapeau de la Slovénie SIST EN 1992-1-1:2005/A101:2006 (Slovénie)
    • Drapeau de l'Espagne UNE EN 1992-1-1/NA:2013 (Espagne)
    • CS | Drapeau CSN EN 1992-1-1/NA:2016-05 (République tchèque)
    • FR-FR | Drapeau BS EN 1992-1-1:2004/NA:2005 (Royaume-Uni)
    • Drapeau de la Biélorussie TKP EN 1992-1-1:2009 (Biélorussie)
    • Drapeau de Chypre CYS EN 1992-1-1:2004/NA:2009 (Chypre)
  • Outre ces Annexes Nationales, l'utilisateur peut également en définir une avec des valeurs limites et des paramètres personnalisés.
  • Considération facultative du fluage
  • Détermination des longueurs de flambement et des élancements à partir des rapports de maintien des poteaux
  • Détermination automatique des excentrements ordinaires et non-voulus à partir d'excentrements additionnels disponibles selon l'analyse du second ordre
  • Calcul de structures monolithiques et d'éléments préfabriqués
  • Analyse par rapport au calcul de béton armé
  • Détermination des efforts internes selon la théorie du premier ordre et la théorie du second ordre
  • Analyse des emplacements de calcul déterminants le long du poteau en raison des charges existantes
  • Sortie des armatures longitudinales et des armatures de cadre
  • Vérification de la résistance au feu selon la méthode simplifiée (méthode par zone) selon l'EN 1992-1-2 permettant la vérification de la résistance au feu des supports.
  • Vérification de la résistance au feu avec calcul d'armatures longitudinales optionnelle selon le DIN 4102-22:2004 ou la DIN 4102-4:2004, Tableau 31
  • proposition d'armatures longitudinales et des armatures de liaison avec affichage graphique en rendu 3D
  • Résumé des rapports de calcul comprenant tous les détails de calcul
  • Représentation graphique des détails de vérification pertinents dans la fenêtre de travail de RFEM/RSTAB

RF-/CONCRETE Columns | Entrée

Par exemple, les barres à calculer sont directement importées depuis RFEM/RSTAB. Les cas de charge, les combinaisons de charges et de résultats sont assignés, ce qui entraîne les efforts internes linéaires-élastiques sur les barres sélectionnées. Lorsque l'on considère le fluage, la charge causant le fluage doit également être définie. Les matériaux de RFEM/RSTAB sont prédéfinis, mais ils peuvent être ajustés dans RF-/CONCRETE Columns. Les propriétés de matériau prescrites respectivement par norme sont stockées dans la bibliothèque de matériaux.

Vous pouvez définir facilement les propriétés de construction des poteaux ainsi que d'autres détails propres à la détermination des armatures longitudinales et d'effort tranchant requises. Le facteur de longueur efficace ß doit être défini manuellement, déterminé automatiquement par le module ou importé depuis le module additionnel RF-STABILITY/RSBUCK.

La vérification de la résistance au feu selon l'EN 1992-1-2 nécessite des spécifications différentes : par exemple, détermination des côtés de section où la carbonisation se produit.

RF-/CONCRETE Columns | Vérification

Pour la vérification de la rupture en flexion, les positions déterminantes du poteau sont analysées pour la force axiale et les moments. De plus, la vérification de la résistance au cisaillement considère la localisation des efforts tranchants avec des valeurs extrêmes. Lors du calcul, le logiciel détermine si un calcul standard est suffisant ou si le poteau avec les moments doit être calculé selon la théorie du second ordre. Ces moments sont ensuite déterminés en fonction des spécifications entrées au préalable. Le calcul est subdivisé en quatre parties :

  • Étapes de calcul indépendantes de la charge
  • Détermination itérative de la charge déterminante en considérant une armature requise qui varie.
  • Détermination des armatures prévues pour les efforts internes déterminants
  • Détermination de la sécurité pour tous les efforts internes agissants en considérant l'armature prévue

De cette façon, le RF-/CONCRETE Columns livre une solution complète avec une proposition d'armatures optimisée et les charges résultantes.

RF-/CONCRETE Columns | résultats

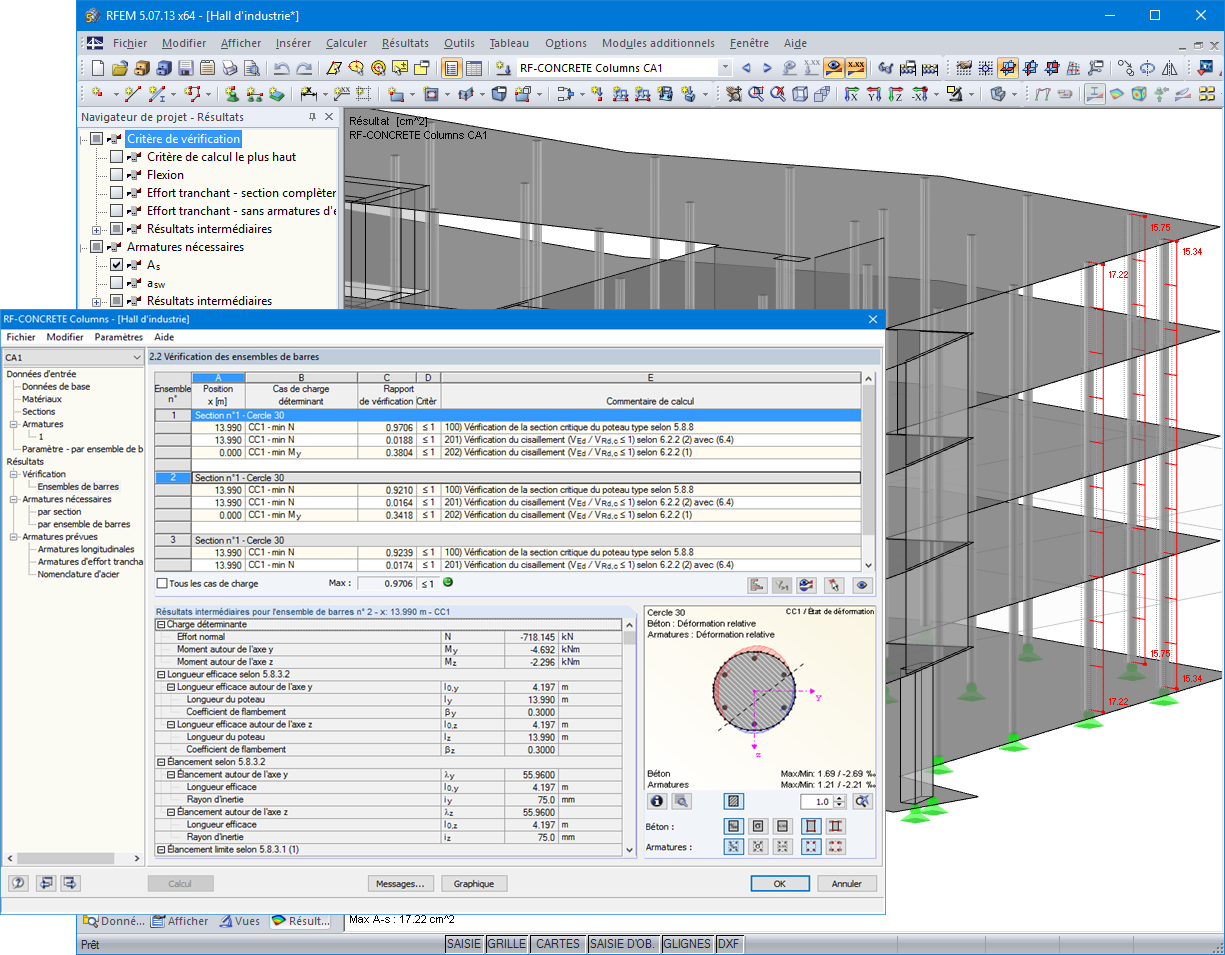

Suite à la vérification, les résultats de calcul s'affichent dans des tableaux clairement organisés. Chaque valeur intermédiaire est répertoriée, ce qui rend les vérifications de calcul explicites.

La proposition d'armatures est conçue pour les armatures longitudinales et transversales en considérant les toutes les prescriptions et recommandations de construction. Les armatures sont affichées en 3D. La proposition d'armatures peut être modifiée en fonction de vos souhaits. Un graphique 3D présente la répartition exacte de la déformation et de la contrainte sur la section.

Si l'une des vérifications de la résistance au feu n'est pas satisfaisante, les armatures requises sont augmentées jusqu'à ce que toutes les vérifications soient effectuées avec succès ou jusqu'à ce qu'aucune disposition d'armatures ne puisse plus être trouvée. les poteaux et leur armature peuvent être affichés dans le rendu 3D et dans la fenêtre de travail de RFEM/RSTAB. En plus des données d'entrée et des résultats, y compris les détails de vérification affichés dans les tableaux, vous pouvez intégrer tous les éléments graphiques dans le rapport d'impression. De cette manière, une documentation compréhensible et clairement présentée est garantie.
