Дополнительный модуль к RFEM 5
RF-CONCRETE Columns

• Полная интеграция в RFEM/RSTAB с импортом данных геометрии и загружений
• Автоматический выбор стержней для расчета по заданным критериям (например, только вертикальные стержни)
• В связи с расширением {%://#/ru/produkty/dopolnitelnyje-moduli-rfem-i-rstab/zhelezobetonnyje-konstruktsii/ec2 EC2 для RFEM/RSTAB]], можно расчет железобетонных сжатых элементов методом номинальной кривизны по норме EN 1992 -1‑1:2004 (Еврокод 2) и следующим Национальным приложениям:
  • DIN EN 1992-1-1/NA/A1:2015-12 (Германия)
  • ÖNORM B 1992-1-1:2018-01 (Австрия)
  • Бельгия NBN EN 1992-1-1 ANB:2010 для расчета при нормальной температуре и NBN EN 1992-1-2 ANB:2010 для расчета на огнестойкость (Бельгия)
  • BDS EN 1992-1-1:2005/NA:2011 (Болгария)
  • EN 1992-1-1 DK NA:2013 (Дания)
  • NF EN 1992-1-1/NA:2016-03 (Франция)
  • SFS EN 1992-1-1/NA:2007-10 (Финляндия)
  • UNI EN 1992-1-1/NA:2007-07 (Италия)
  • LVS EN 1992-1-1:2005/NA:2014 (Латвия)
  • LST EN 1992-1-1:2005/NA:2011 (Литва)
  • MS EN 1992-1-1:2010 (Малайзия)
  • NEN-EN 1992-1-1+C2:2011/NB:2016 (Нидерланды)
  • NS EN 1992-1 -1:2004-NA:2008 (Норвегия)
  • PN EN 1992-1-1/NA:2010 (Польша)
  • NP EN 1992-1-1/NA:2010-02 (Португалия)
  • SR EN 1992-1-1:2004/NA:2008 (Румыния)
  • SS EN 1992-1-1/NA:2008 (Швеция)
  • SS EN 1992-1-1/NA:2008-06 (Сингапур)
  • STN EN 1992-1-1/NA:2008-06 (Словакия)
  • SIST EN 1992-1-1:2005/A101:2006 (Словения)
  • UNE EN 1992-1-1/NA:2013 (Испания)
  • CSN EN 1992-1-1/NA:2016-05 (Чехия)
  • BS EN 1992-1-1:2004/NA:2005 (Великобритания)
  • TKP EN 1992-1-1:2009 ( Беларусь )
  • CYS EN 1992-1-1:2004/NA:2009 (Кипр)

• В дополнение к выше перечисленным Национальным приложениям, можно задать также пользовательские Национальные приложения, в которых будут использоваться ваши собственные предельные значения и параметры.
• Дополнительный учет ползучести
• Определение приведенных длин и гибкости на основе коэффициентов защемления колонн
• Автоматическое определение обычного и непреднамеренного эксцентриситета на основе дополнительно доступного эксцентриситета по методу второго порядка
• Расчет монолитных конструкций и сборных элементов
• Расчет с учетом стандартного расчета железобетонных конструкций
• Определение внутренних сил по теории первого порядка и по методу второго порядка
• Анализ определяющих расчетных точек вдоль колонны при существующей нагрузке
• Вывод требуемой продольной и хомутной арматуры
• Расчет на огнестойкость в соответствии с упрощенным методом (метод зон) по EN 1992-1-2 что позволяет выполнить расчет огнестойкости кронштейнов.
• Расчет на огнестойкость с дополнительным расчетом продольной арматуры по норме DIN 4102-22:2004 или DIN 4102-4:2004, таблица 31

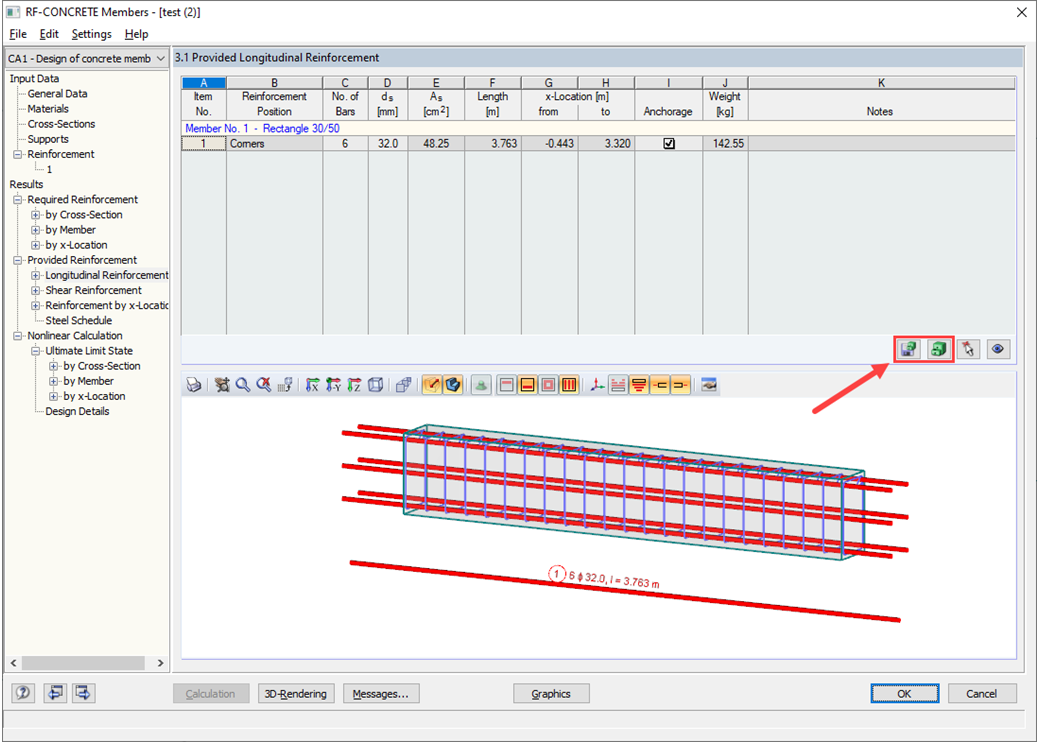

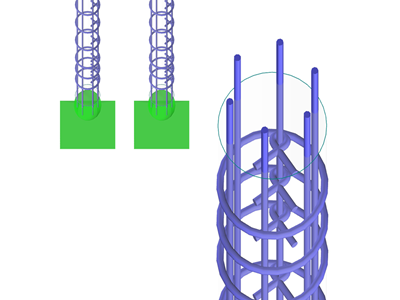

• Подбор продольной арматуры и хомутов с графическим изображением в 3D-рендеринге
• Резюме расчетных коэффициентов, включая все подробности расчета

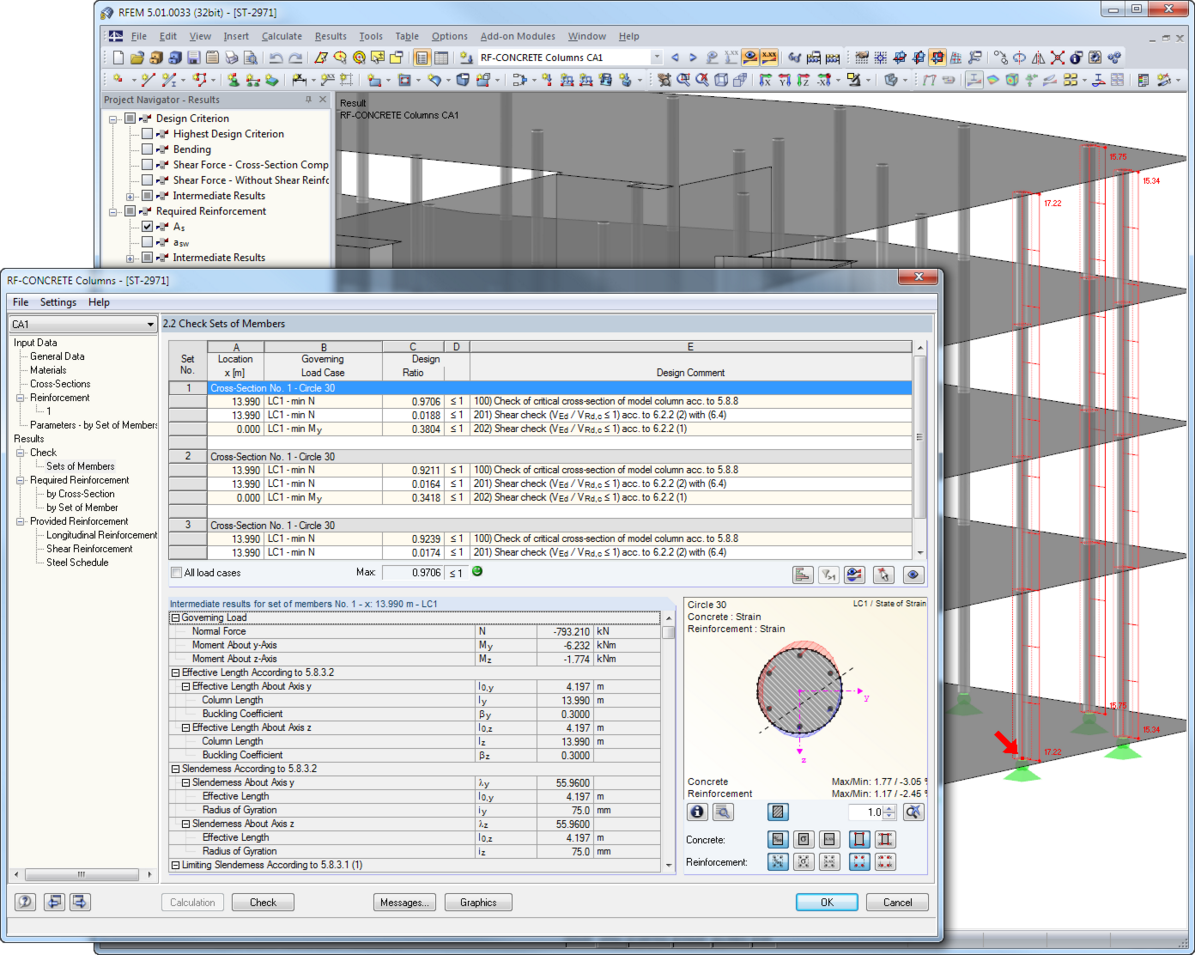

• Графическое отображение соответствующих подробностей расчета в рабочем окне RFEM/RSTAB

При расчете разрушения от изгиба, определяющие критические точки колонны анализируются на действие нормальных сил и моментов. Кроме того, при определении расчетного сопротивления сдвигу учитываются сечения с экстремальными величинами поперечных сил. В ходе расчета определяется, будет ли достаточен стандартный расчет или колонна с ее моментами должна быть рассчитана по методу второго порядка. Затем данные моменты определяются на основе ранее введенных данных. Расчет разделен на четыре части:

• Шаги расчета, не зависящие от нагрузки
• Вычисление определяющих нагрузок методом итерации, с учетом варьирования требуемой арматуры
• Вычисление подобранной арматуры, исходя из определяющих внутренних сил
• Определение надежности для всех внутренних сил, с учетом подобранной арматуры

Таким образом, RF-/CONCRETE Columns обеспечивает подобающее решение, состоящее из оптимизированной концепции армирования и результирующих нагрузок.
