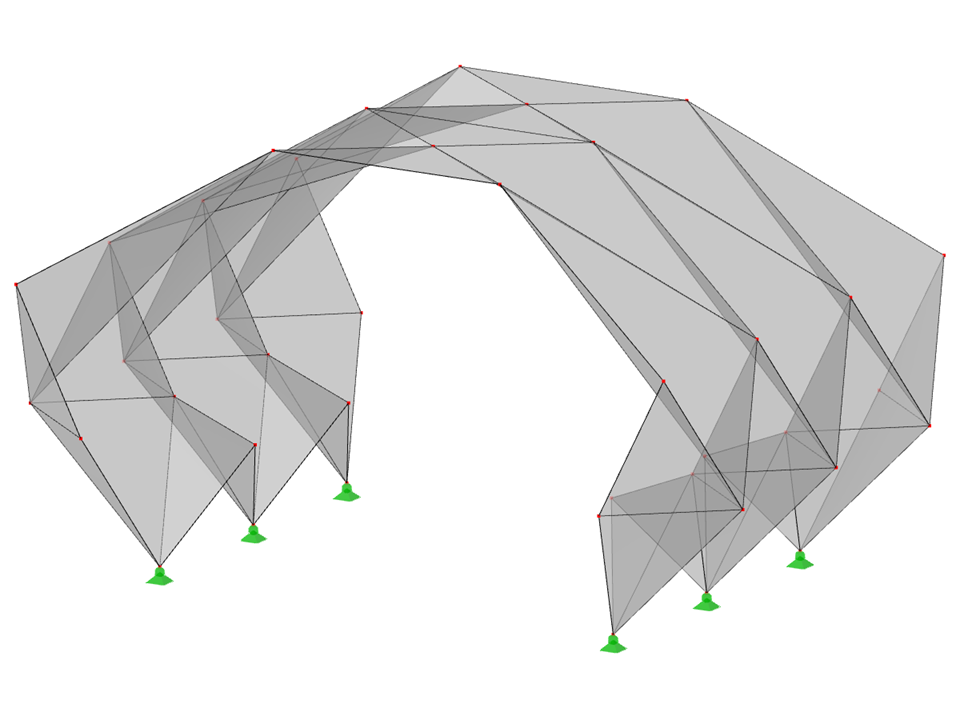

模型ID 550 | 034-FPL125-b（更一般的034-FPL125-a变体）| 棱柱折叠结构系统。由折叠面组成的线性结构系统。三铰拱。
  • 说明
  • 评估 (0)

Prismatic folded structure systems. Linear structure system composed of folded surfaces. Three-hinged arch

全部
0（最多 5 颗星）
本页有0条用户评论。
5 星
4 星
3 星
2 星
1 星
(0)
0（最多 5 颗星）
5 星 0
4 星 0
3 星 0
2 星 0
1 星 0

FPL125-b | Prismatic Folded Structure Systems. Linear Structure System Composed of Folded Surfaces. Three-Hinged Arch

块参数可动态编辑
节点数目： 40
线的数目 95
杆件数目： 0
面的数目： 56
实体数目 0
荷载工况数目 1
荷载组合数目 0
结果组合数目 0
总重量 466,456 t
翘曲区域尺寸 22.000 x 12.000 x 15.000 m

您可以下载该结构分析模型来进行专业练习，或者用于您的工程项目。 但是我们不保证模型的准确性或完整性，也不承担任何责任。
