Модель 004064 | Стальной кронштейн
  • Описание
  • Отзывы (0)

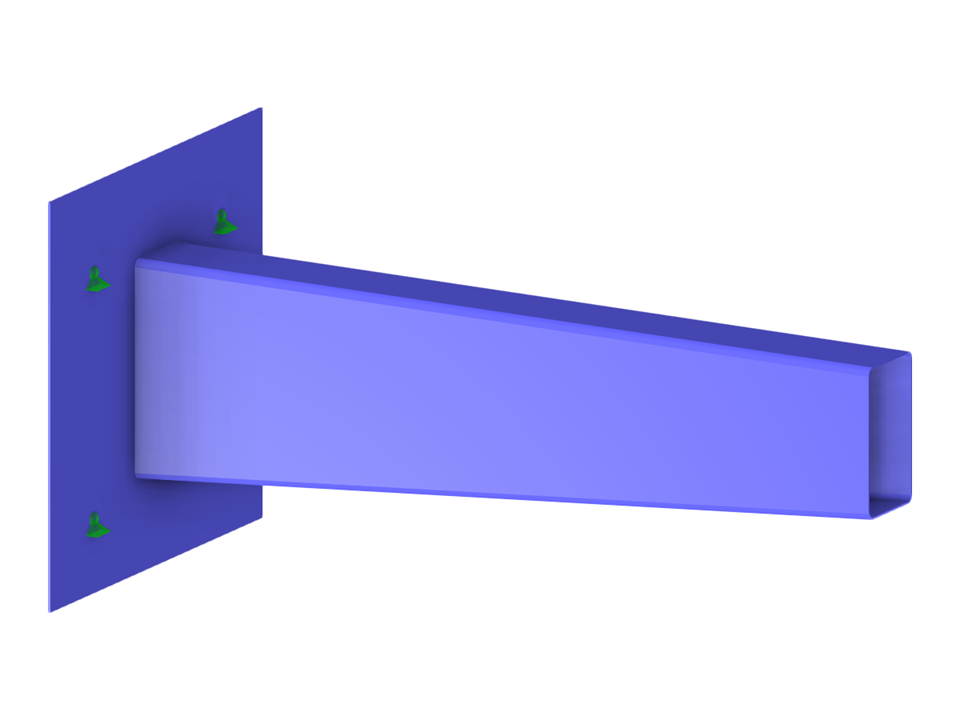

Параметризация геометрии стальной консоли с переменным прямоугольным сечением, смоделированными в виде поверхностей.

  1. Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rf6).

Полностью
0 из 5 звезд
У этой страницы 0 пользовательских оценок.
5 звёзд
4 звезды
3 звезды
2 звезды
1 звезда
(0)
0 из 5 звезд
5 звёзд 0
4 звезды 0
3 звезды 0
2 звезды 0
1 звезда 0

Стальной кронштейн

Параметры блока можно редактировать динамически
Количество узлов 36
Количество линий 32
Количество стержней 0
Количество поверхностей 13
Количество тел 0
Количество загружений 1
Количество сочетаний нагрузок 0
Количество расчетных сочетаний 0
Общий вес 0,029 t
Размеры (метрические) 1,200 x 0,600 x 0,600 m
Размеры (имперские) 3.94 x 1.97 x 1.97 feet
