Различное отображение основной арматуры в 2D-модели

Скорее всего, вы задали стену как 2D модель.

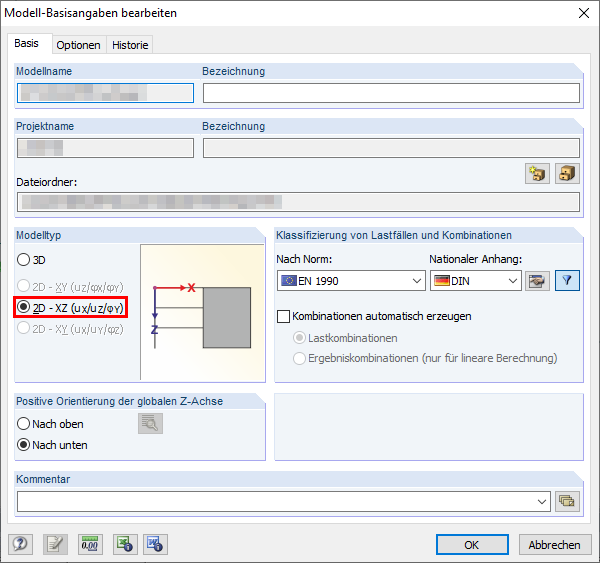

Диалоговое окно с основными данными модели и настройкой типа модели

Wenn Sie die Wand als 2D-Modell eingeben, dann können Sie in RF-BETON Flächen nur eine symmetrische Bewehrung auf der Innen- und Außenseite eingeben.

Im Eingabedialog 1.4 von RF-BETON Flächen finden Sie entsprechend auch nur eine Bewehrungslage, in welcher "oben" und "unten" zusammengefasst sind.

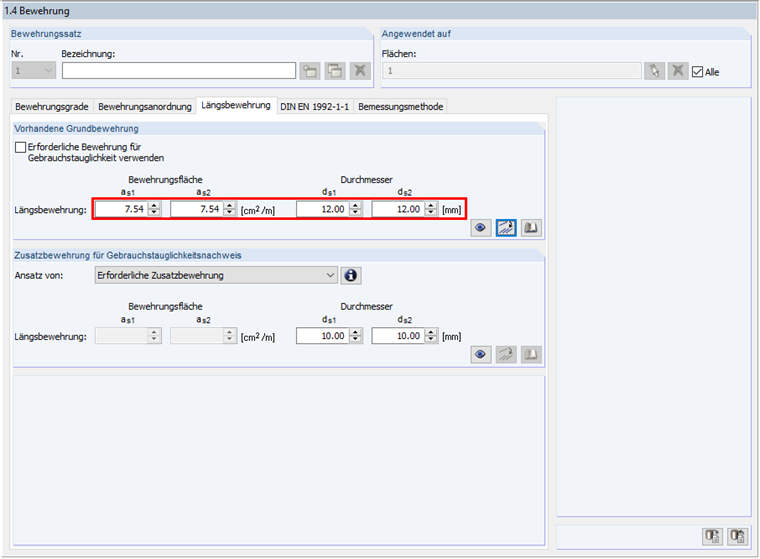

Продольная арматура в диалоговом окне 1.4 для 2D -модели

Wenn Sie nun eine Bewehrung von 7,54 cm²/m in einem 2D-Modell vorgeben, erhalten Sie in der Ergebnistabelle 2.1 eine vorhandene Grundbewehrung von 3,77 cm²/m, da RF-BETON Flächen jeweils die Hälfte innen bzw. außen ansetzt.

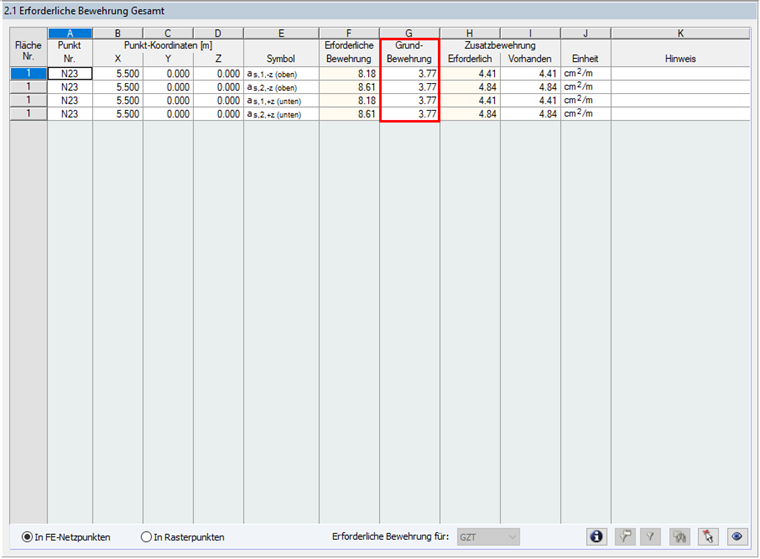

Окно результатов 2.1 для 2D модели

Wenn Sie nun eine Bewehrung von 7,54 cm²/m je Wandseite berücksichtigen wollen, müssen Sie entsprechend bei einem 2D-Modell direkt eine Bewehrung von 15,08 cm²/m vorgeben.

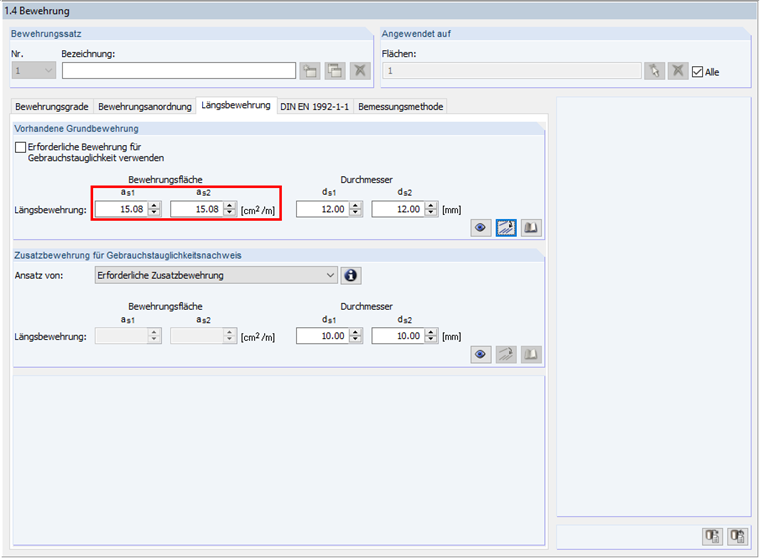

Ввод продольной арматуры в 2D -модель

Dies würde zu der gewünschten Bewehrung von 7,54 cm²/m je Seite führen.

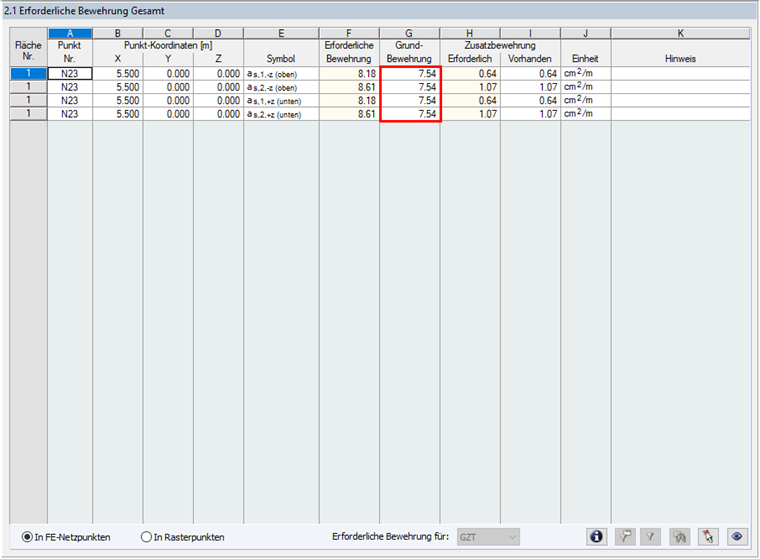

Окно результатов 2.1 в модуле RF-CONCRETE Surfaces

Wenn Sie anstatt dem 2D-Modell ein 3D-Modell eingeben (Einstellung in den Basisangaben des Modells, Siehe Bild 01), dann können Sie in RF-BETON Flächen die Einstellung für die Ober- und Unterseite der Fläche getrennt vornehmen.

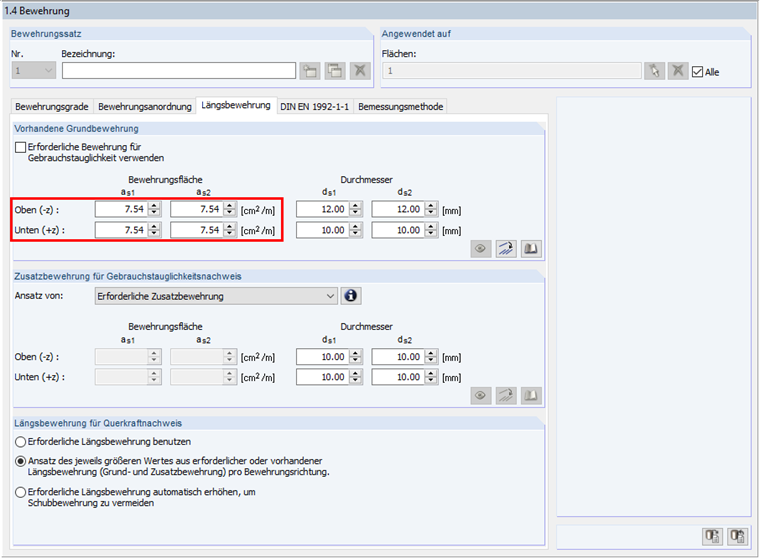

Диалоговое окно ввода 1.4 в модуле RF-CONCRETE Surfaces for 3D Model
