Visualización diferente de la armadura básica para el modelo en 2D

Probablemente haya introducido el muro como un modelo en 2D.

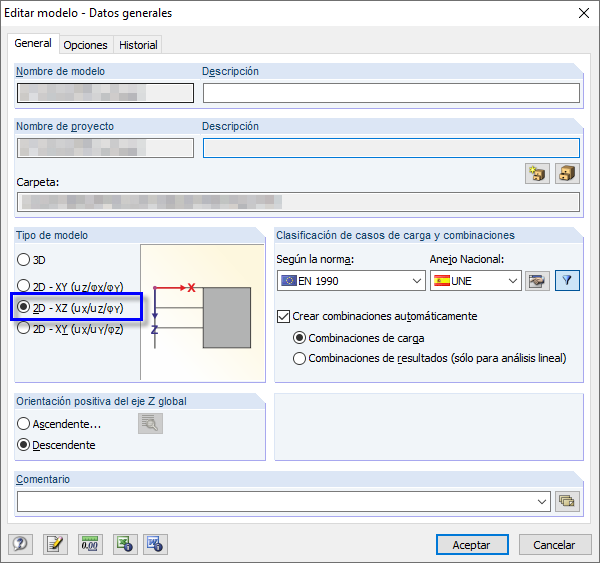

Cuadro de diálogo con datos generales del modelo y configuración del tipo de modelo

Si introduce el muro como un modelo 2D, solo puede introducir la armadura simétrica en el interior y exterior en RF-CONCRETE Surfaces.

Im Eingabedialog 1.4 von RF-BETON Flächen finden Sie entsprechend auch nur eine Bewehrungslage, in welcher "oben" und "unten" zusammengefasst sind.

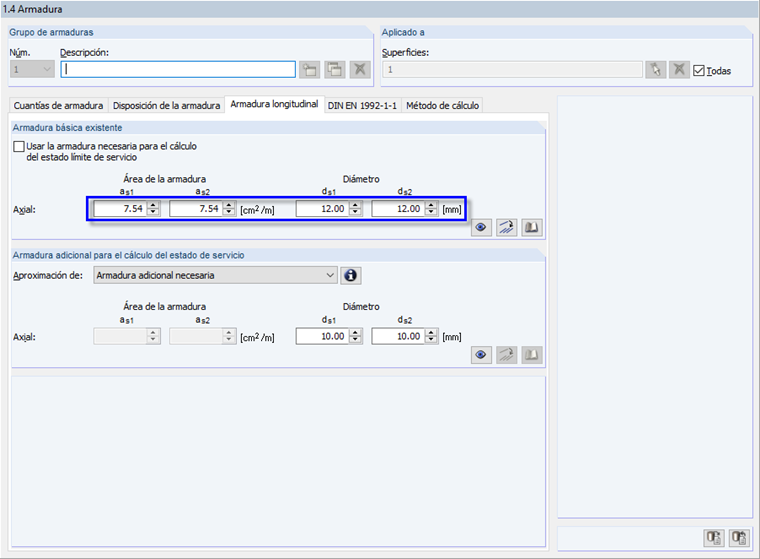

Armadura longitudinal en el cuadro de diálogo 1.4 para el modelo 2D

Wenn Sie nun eine Bewehrung von 7,54 cm²/m in einem 2D-Modell vorgeben, erhalten Sie in der Ergebnistabelle 2.1 eine vorhandene Grundbewehrung von 3,77 cm²/m, da RF-BETON Flächen jeweils die Hälfte innen bzw. außen ansetzt.

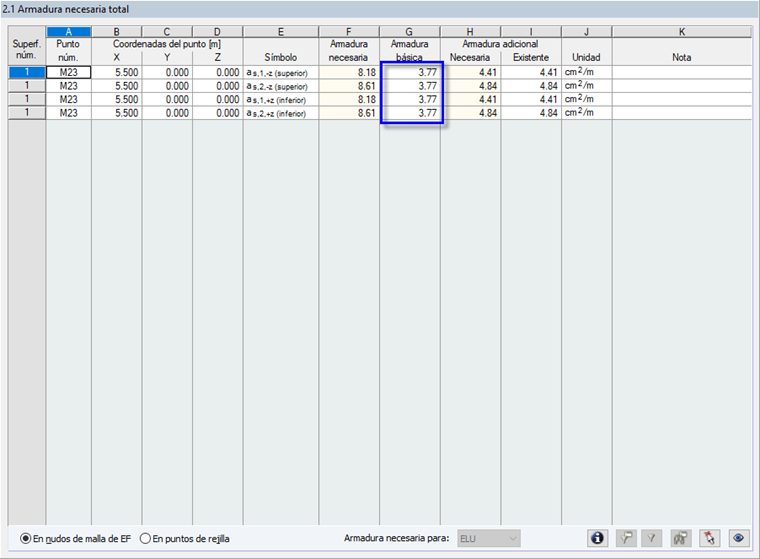

Ventana de resultados 2.1 para el modelo 2D

Wenn Sie nun eine Bewehrung von 7,54 cm²/m je Wandseite berücksichtigen wollen, müssen Sie entsprechend bei einem 2D-Modell direkt eine Bewehrung von 15,08 cm²/m vorgeben.

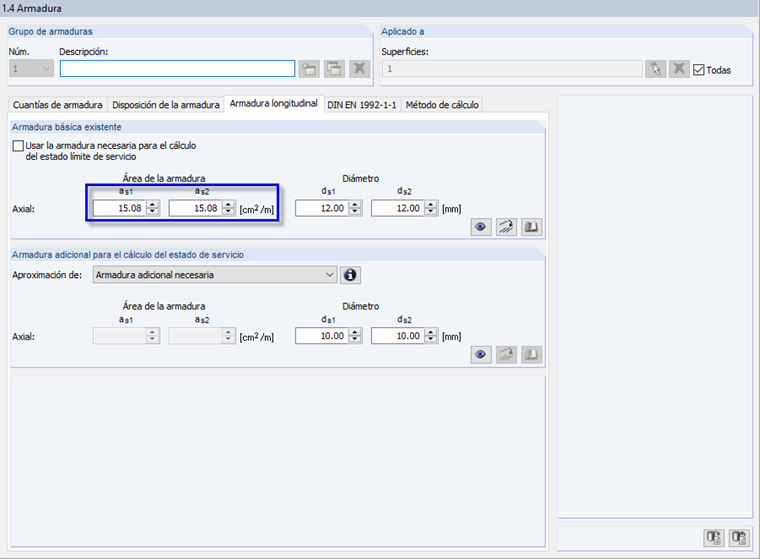

Introducción de la armadura longitudinal para el modelo 2D

Dies würde zu der gewünschten Bewehrung von 7,54 cm²/m je Seite führen.

Ventana de resultados 2.1 de RF-CONCRETE Surfaces

Wenn Sie anstatt dem 2D-Modell ein 3D-Modell eingeben (Einstellung in den Basisangaben des Modells, Siehe Bild 01), dann können Sie in RF-BETON Flächen die Einstellung für die Ober- und Unterseite der Fläche getrennt vornehmen.

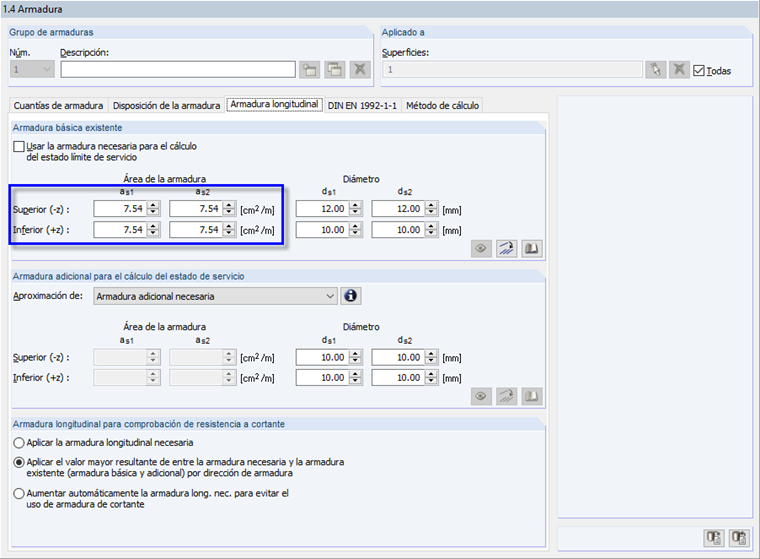

Cuadro de diálogo de entrada 1.4 en RF-CONCRETE Surfaces para el modelo 3D
