Różne sposoby wyświetlania zbrojenia podstawowego dla modelu 2D

Prawdopodobnie ścianę wprowadzono jako model 2D.

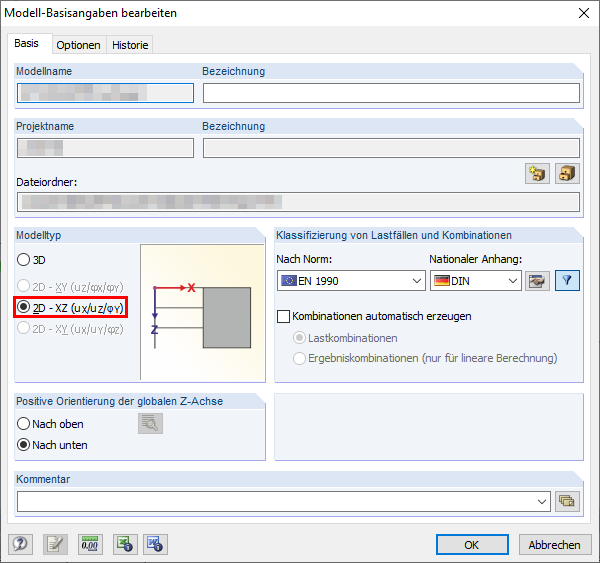

Okno dialogowe z danymi ogólnymi modelu i ustawieniem typu modelu

Wenn Sie die Wand als 2D-Modell eingeben, dann können Sie in RF-BETON Flächen nur eine symmetrische Bewehrung auf der Innen- und Außenseite eingeben.

Im Eingabedialog 1.4 von RF-BETON Flächen finden Sie entsprechend auch nur eine Bewehrungslage, in welcher "oben" und "unten" zusammengefasst sind.

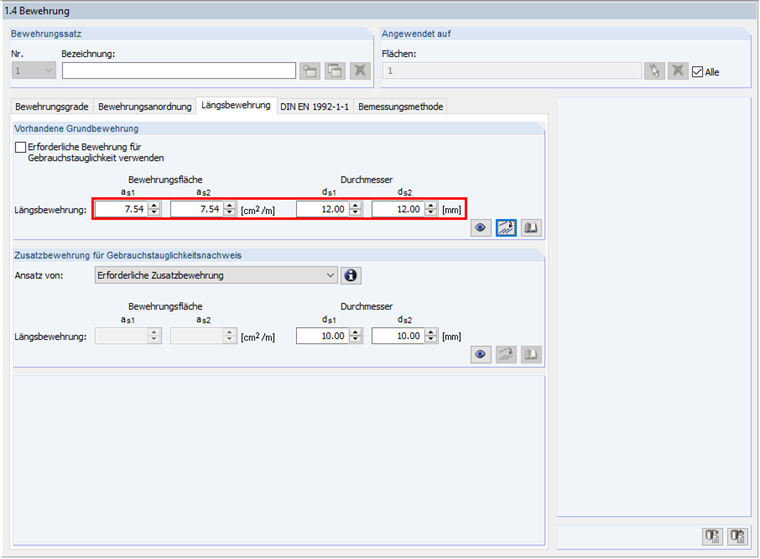

Zbrojenie podłużne w oknie dialogowym 1.4 dla modelu 2D

Wenn Sie nun eine Bewehrung von 7,54 cm²/m in einem 2D-Modell vorgeben, erhalten Sie in der Ergebnistabelle 2.1 eine vorhandene Grundbewehrung von 3,77 cm²/m, da RF-BETON Flächen jeweils die Hälfte innen bzw. außen ansetzt.

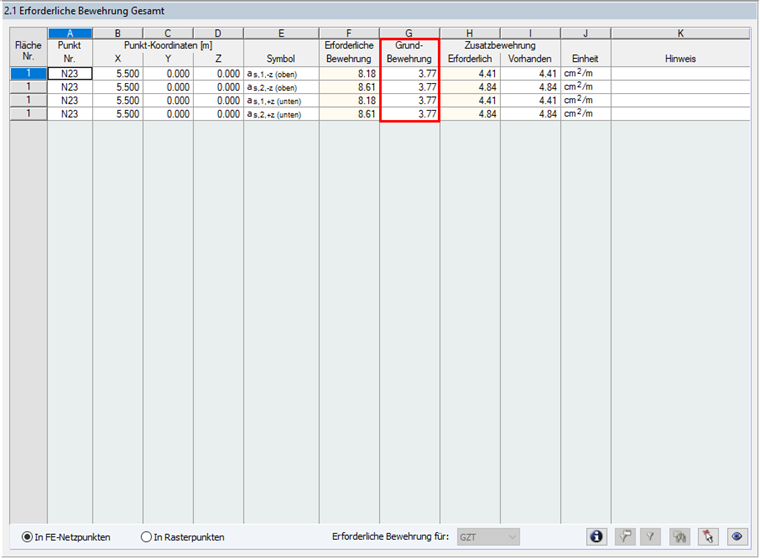

Okno wyników 2.1 dla modelu 2D

Wenn Sie nun eine Bewehrung von 7,54 cm²/m je Wandseite berücksichtigen wollen, müssen Sie entsprechend bei einem 2D-Modell direkt eine Bewehrung von 15,08 cm²/m vorgeben.

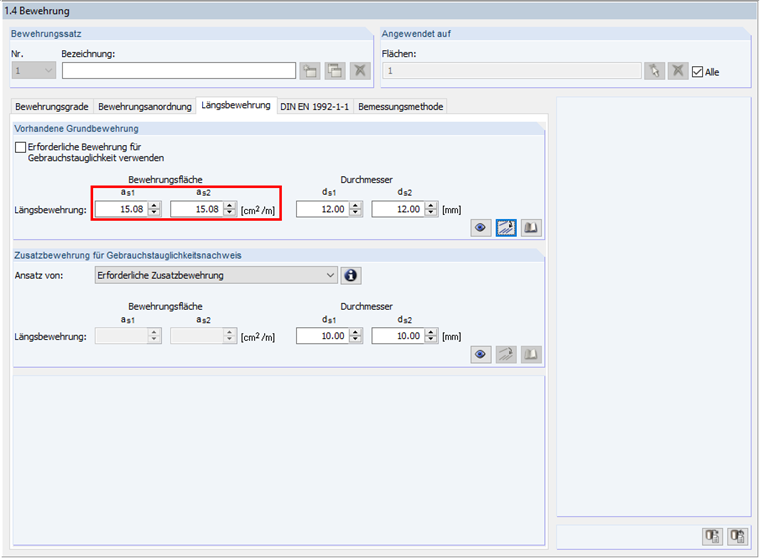

Wprowadzanie zbrojenia podłużnego dla modelu 2D

Dies würde zu der gewünschten Bewehrung von 7,54 cm²/m je Seite führen.

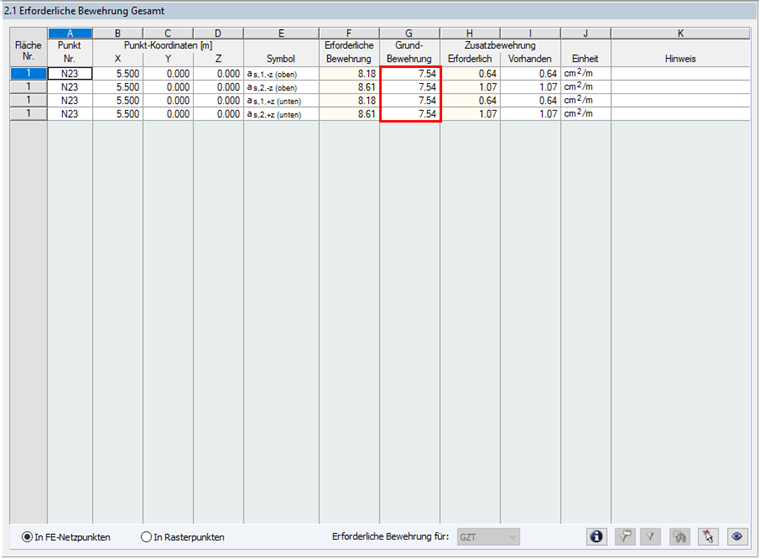

Okno wyników 2.1 modułu RF-CONCRETE Surfaces

Wenn Sie anstatt dem 2D-Modell ein 3D-Modell eingeben (Einstellung in den Basisangaben des Modells, Siehe Bild 01), dann können Sie in RF-BETON Flächen die Einstellung für die Ober- und Unterseite der Fläche getrennt vornehmen.

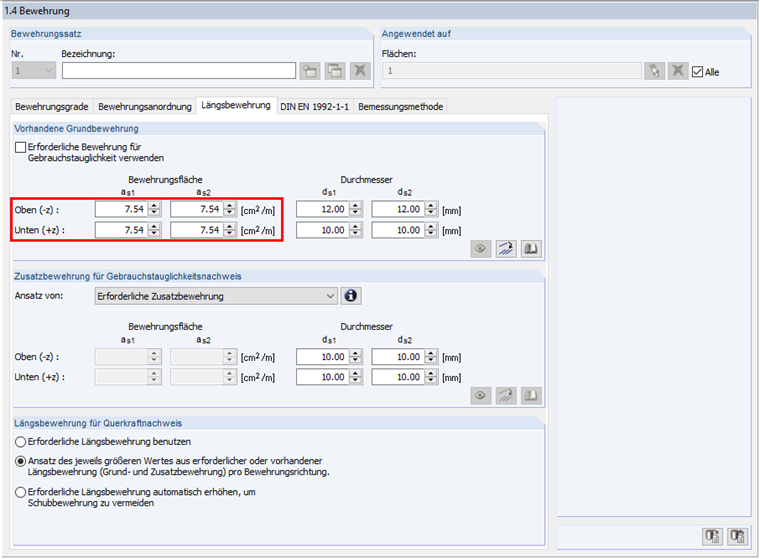

Okno dialogowe wprowadzania danych 1.4 w RF-CONCRETE Surfaces for 3D Model
