Representação diferente da armadura básica para modelo 2D

Provavelmente, introduziu a parede como um modelo 2D.

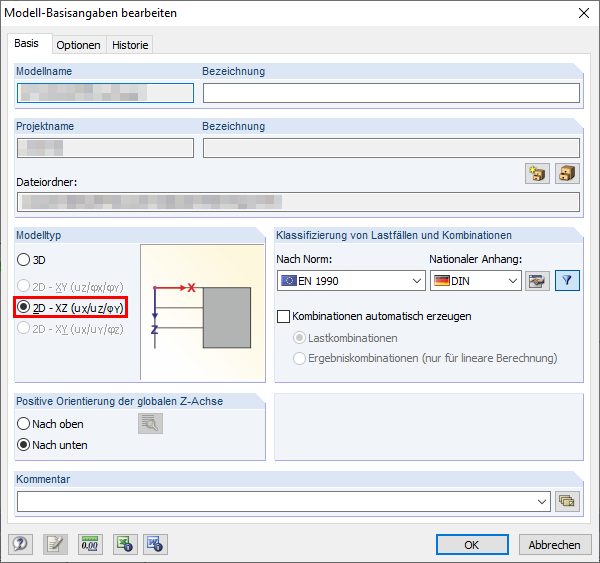

Caixa de diálogo com os dados gerais do modelo e a configuração do tipo de modelo

Wenn Sie die Wand als 2D-Modell eingeben, dann können Sie in RF-BETON Flächen nur eine symmetrische Bewehrung auf der Innen- und Außenseite eingeben.

Im Eingabedialog 1.4 von RF-BETON Flächen finden Sie entsprechend auch nur eine Bewehrungslage, in welcher "oben" und "unten" zusammengefasst sind.

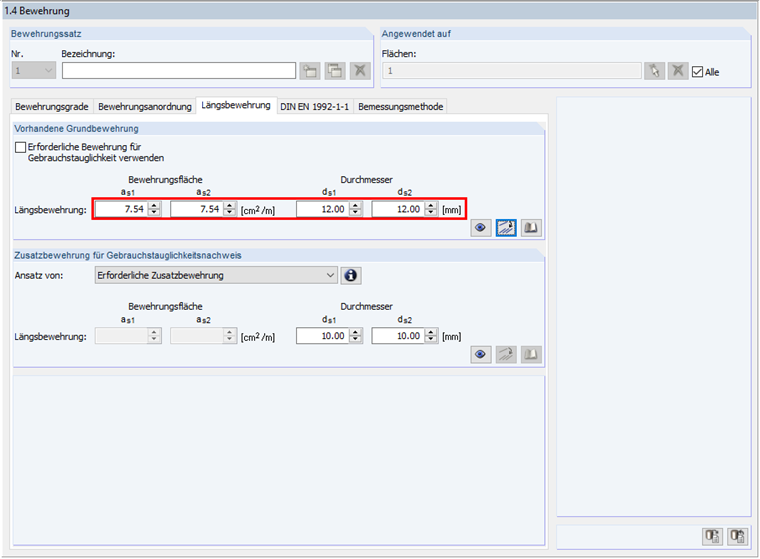

Armadura longitudinal na caixa de diálogo 1.4 para o modelo 2D

Wenn Sie nun eine Bewehrung von 7,54 cm²/m in einem 2D-Modell vorgeben, erhalten Sie in der Ergebnistabelle 2.1 eine vorhandene Grundbewehrung von 3,77 cm²/m, da RF-BETON Flächen jeweils die Hälfte innen bzw. außen ansetzt.

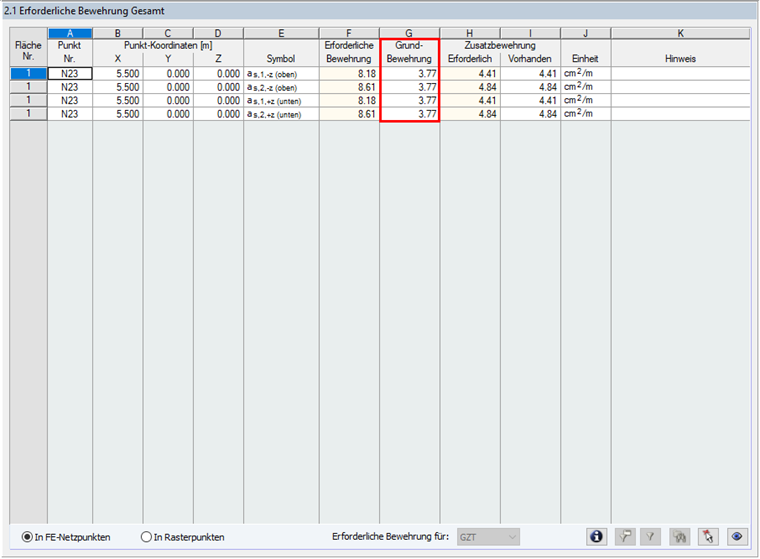

Janela de resultados 2.1 para o modelo 2D

Wenn Sie nun eine Bewehrung von 7,54 cm²/m je Wandseite berücksichtigen wollen, müssen Sie entsprechend bei einem 2D-Modell direkt eine Bewehrung von 15,08 cm²/m vorgeben.

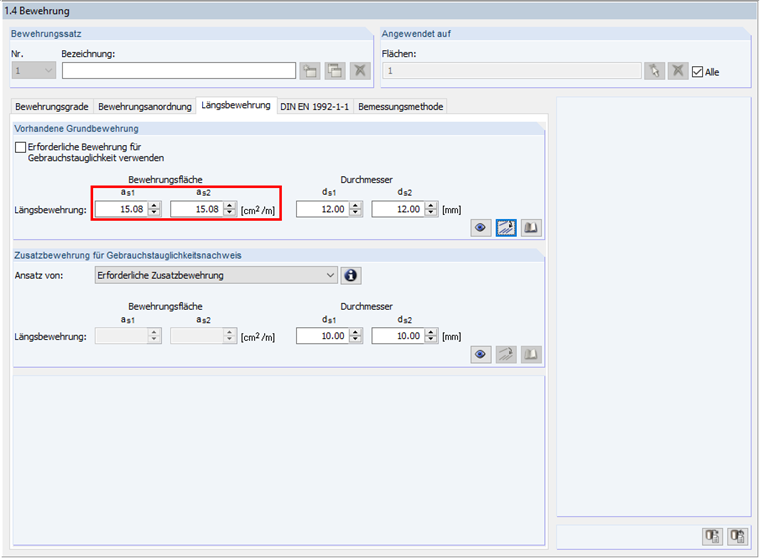

Introdução da armadura longitudinal para o modelo 2D

Dies würde zu der gewünschten Bewehrung von 7,54 cm²/m je Seite führen.

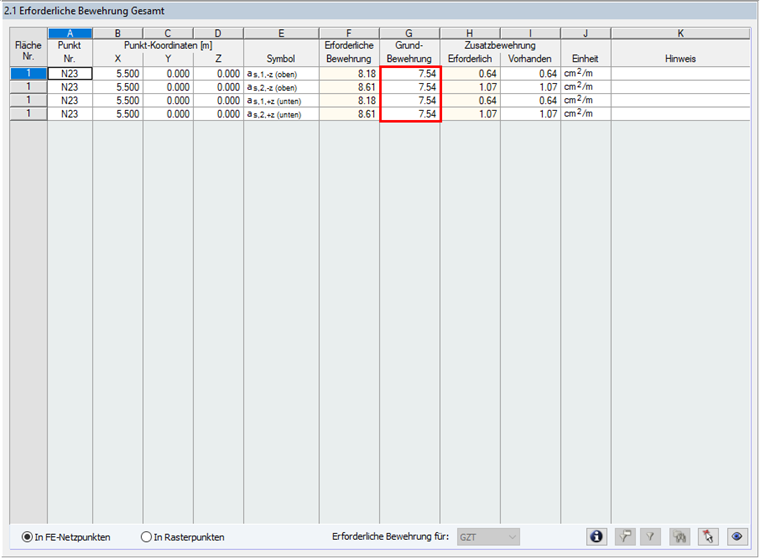

Janela de resultados 2.1 do RF-CONCRETE Surfaces

Wenn Sie anstatt dem 2D-Modell ein 3D-Modell eingeben (Einstellung in den Basisangaben des Modells, Siehe Bild 01), dann können Sie in RF-BETON Flächen die Einstellung für die Ober- und Unterseite der Fläche getrennt vornehmen.

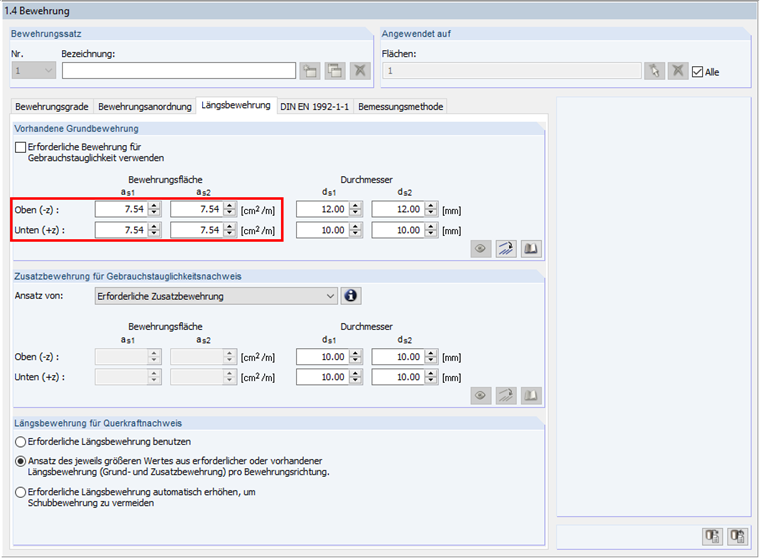

Caixa de diálogo de entrada 1.4 no RF-CONCRETE Surfaces para o modelo 3D
