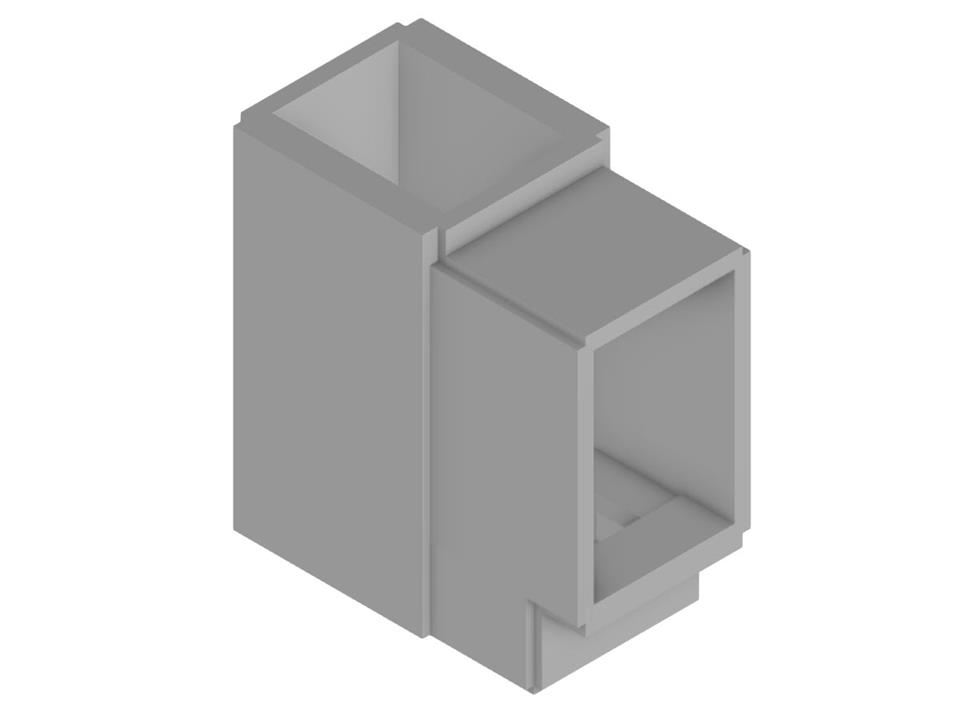

Modelo do poço de elevador
Modelo utilizado em
Total
Esta página tem 0 classificações de utilizadores.
| 5 estrelas | ||
| 4 estrelas | ||
| 3 estrelas | ||
| 2 estrelas | ||
| 1 estrela |
Modelo do poço de elevador
Não é possível fazer download
Projeto de cliente/só para visualização
| Número de nós | 44 |
| Número de linhas | 47 |
| Número de barras | 0 |
| Número de superfícies | 16 |
| Número de sólidos | 0 |
| Número de casos de carga | 17 |
| Número de combinações de cargas | 58 |
| Número de combinações de resultados | 0 |
| Peso total | 80,328 t |
| Dimensões (métricas) | 2,450 x 5,455 x 5,255 m |
| Dimensões (imperial) | 8.04 x 17.9 x 17.24 feet |
2025-06-18
Base de dados de conhecimento
Duração: 00:00:52 min
Duração: 00:00:11 min
Base de dados de conhecimento
Duração: 00:01:12 min
Duração: 00:00:32 min
Duração: 00:01:00 min
Duração: 01:14:03 min
Duração: 00:00:56 min
A análise do espectro de resposta é um dos métodos de dimensionamento mais utilizados em caso de sismo. Este método tem muitas vantagens. A mais importante é a simplificação: a complexidade dos sismos é simplificada ao ponto de ser possível realizar uma verificação com um esforço razoável. Contudo, a desvantagem deste método é a perda de muita informação devido a esta simplificação. Uma maneira de atenuar esta desvantagem consiste em utilizar a combinação linear equivalente ao combinar as respostas modais. Isto será explicado mais detalhadamente neste artigo através de um exemplo.

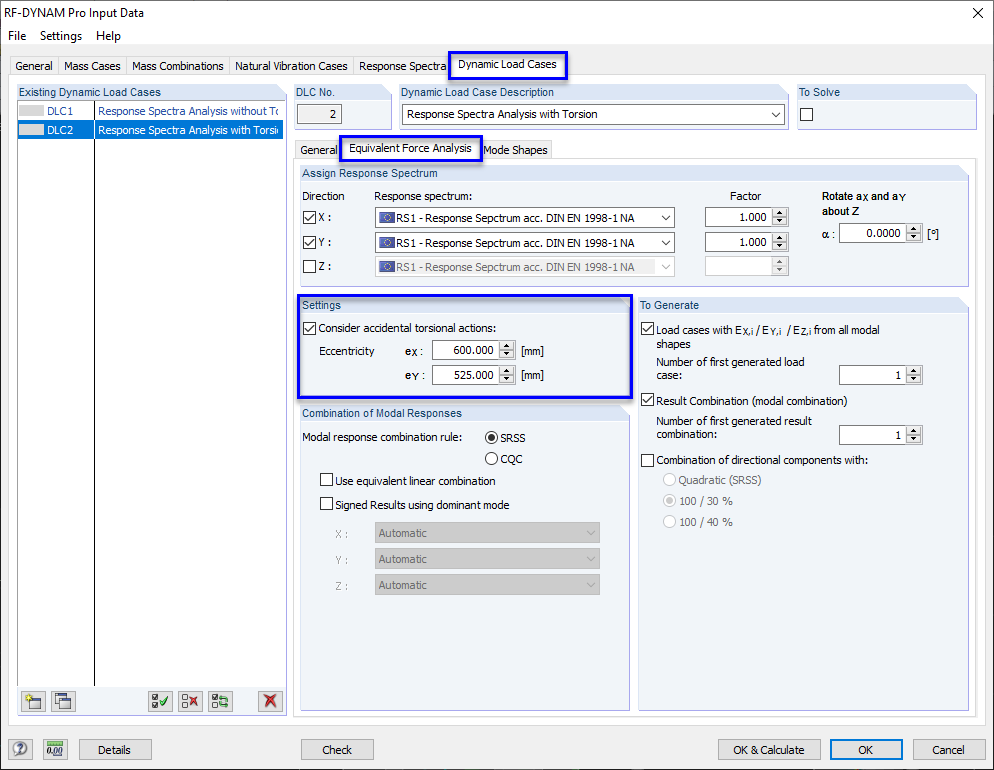

De forma a considerar as imprecisões relativas à posição das massas numa análise de espectro de resposta, as normas para o dimensionamento sísmico especificam regras que devem ser aplicadas tanto na análise de espectro de resposta simplificada como na análise de espectro de resposta multimodal. Estas regras descrevem o seguinte procedimento geral: a massa do piso deve ser deslocada por uma certa excentricidade, o que resulta num momento de torção.
![Redução de um edifício a uma estrutura cantilever. Os pontos de massa individuais representam os pisos. A flecha devido às forças de compressão normais mostradas em (a) é (b) convertida em momentos equivalentes de deslocamento ou forças de corte [2]]](/pt/webimage/009762/467694/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Para a verificação do estado limite último, a EN 1998-1, secção 2.2.2 e 4.4.2.2 [1], requer que o cálculo considere a teoria de segunda ordem (efeito P-Δ). Este efeito pode não ser considerado apenas se o coeficiente de sensibilidade do deslocamento entre os pisos θ for inferior a 0,1.
Este artigo* explora o papel do espectro de resposta do cálculo em diferentes métodos de análise sísmica, demonstrando a sua importância, desde abordagens estáticas simplificadas até simulações dinâmicas avançadas.
Graças à integração do RF-/DYNAM Pro no RFEM/RSTAB, é possível incorporar resultados numéricos e gráficos do módulo RF-/DYNAM Pro - Forced Vibrations no relatório de impressão global. Estão também disponíveis todas as opções do RFEM para a visualização gráfica.

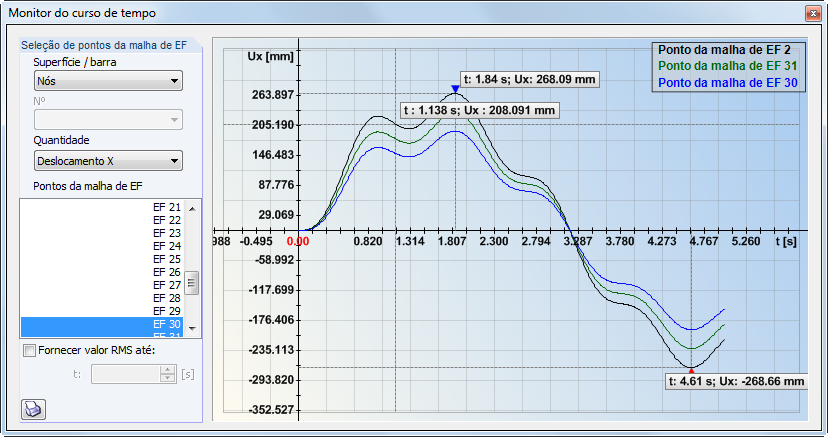

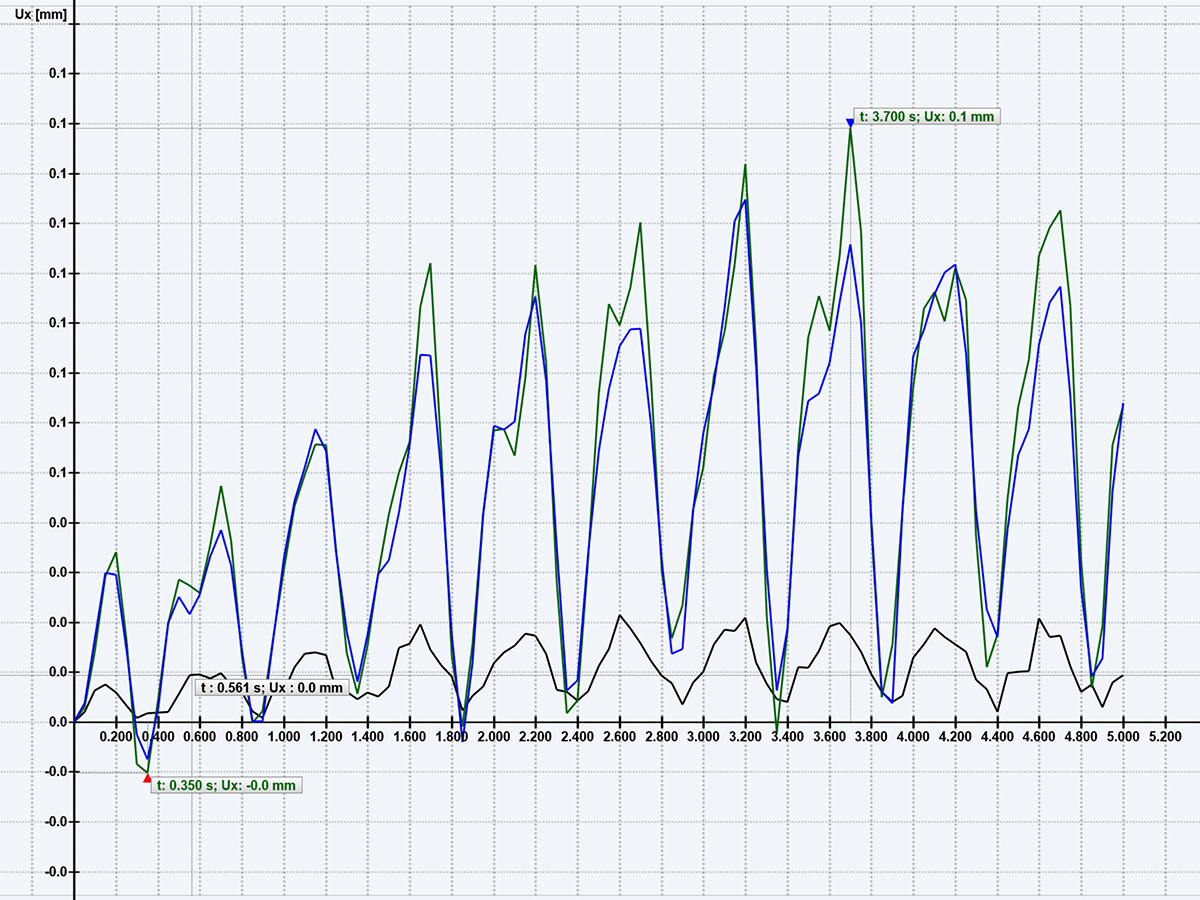

Os resultados da análise do histórico de tempo são mostrados num diagrama de histórico de tempo. Todos os resultados são representados em função do tempo. Os valores numéricos podem ser exportados para o MS Excel.
Para o método de histórico de tempo, é possível exportar os resultados de um intervalo de tempo singular ou filtrar os resultados mais desfavoráveis de todos os intervalos de tempo.
No método de espectro de resposta são criadas combinações de resultados. Internamente são efetuadas as combinações das parcelas modais e a combinação das forças de carga devido aos componentes da ação do sismo.
O método de histórico de tempo é efetuado através de uma análise modal ou da análise linear implícita de Newmark. A análise de histórico de tempo neste módulo adicional está restringida aos sistemas lineares. Mesmo sendo a análise modal um algoritmo rápido, tem de ser utilizado um certo número de valores próprios para assegurar a precisão necessária dos resultados.
A análise implícita de Newmark representa um método muito preciso, independentemente do número de valores próprios utilizados, mas requer um número de intervalos de tempo pequenos suficientes para o cálculo. Para o método de espectro de resposta, são calculadas internamente cargas estáticas equivalentes. No seguimento, é efetuada uma análise estática linear.

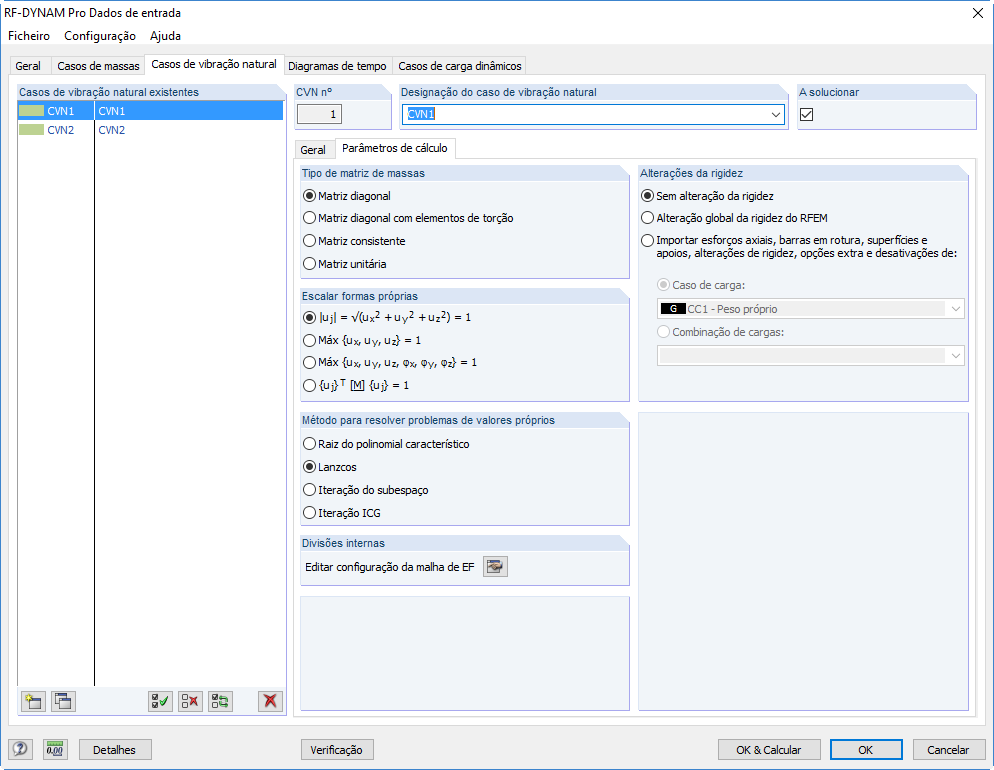

Na janela inicial, podem ser introduzidos os necessários espectros de resposta, diagramas de aceleração-tempo ou força-tempo. Os casos de carga dinâmicos definem a localização e a direção dos efeitos de espectro de resposta, assim como dos diagramas de aceleração ou de força-tempo.
Os diagramas de tempo podem ser combinados com casos de carga estáticos, os quais trazem uma grande flexibilidade. Para o método do histórico de tempo, pode ser importada uma deformação inicial de qualquer caso de carga ou combinação de cargas.
- Combinação de diagramas de tempo definidos pelo utilizador com casos de carga ou combinações de carga (as cargas de nós, barras e superfícies, assim como as cargas livres e geradas podem ser combinadas com funções que variam ao longo do tempo)
- Possibilidade de combinar várias funções de excitação independentes
- Biblioteca extensa de registos de sismos (acelerogramas)
- Análise linear implícita de Newmark ou análise modal de histórico de tempo
- Amortecimento estrutural através dos coeficientes de amortecimento de Rayleigh ou dos valores de amortecimento de Lehr
- Importação direta das deformações iniciais de um caso de carga ou de uma combinação de cargas
- Representação gráfica de resultados num diagrama de histórico de tempo
- Exportação de resultados em intervalos de tempo definidos pelo utilizador ou como envolvente
O RF‑/DYNAM Pro – Forced Vibrations e o RF‑/DYNAM Pro – Equivalent Loads efetuam a análise do espectro de resposta multimodal. Quais são as diferenças?
Utilizei o módulo adicional RF-/DYNAM Pro para gerar as combinações de resultados determinantes das cargas sísmicas. Qual é o procedimento seguinte para poder executar um dimensionamento dos elementos estruturais individuais?
Warum bekomme ich bei einer Berechnung mit RF-/DYNAM Pro nur Erdbebenlasten in eine Richtung berechnet?
Como é que posso introduzir ou ler um espectro de resposta através da interface COM no DYNAM Pro?
Quantas formas próprias devem ser consideradas num dimensionamento para sismos?
Existe a opção de gerar um "espectro de resposta segundo a norma" com parâmetros definidos pelo utilizador no módulo adicional RF-DYNAM Pro?
