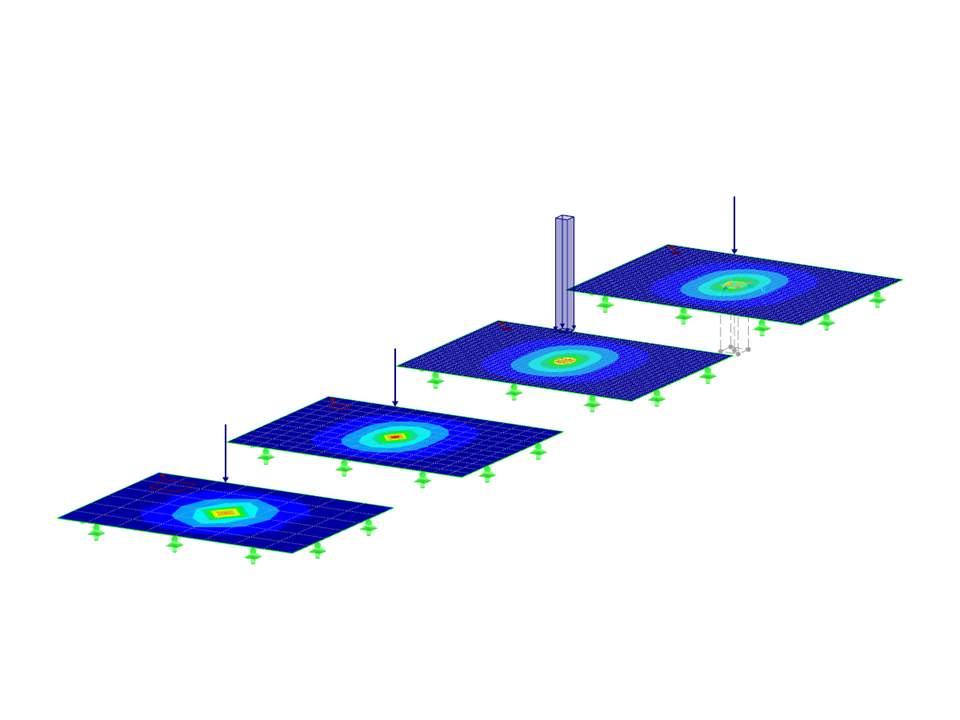

O modelo demonstra como as áreas com singularidades se desenvolvem devido à metodologia de elementos finitos, especialmente em cargas pontuais. Diferentes tamanhos de malha de EF e áreas de suavização definidas permitem uma análise direcionada da concentração de resultados dependentes de tensões. A representação ilustra variações espaciais na malha de superfície e destaca áreas críticas. Assim, são mostradas abordagens para tratamento e suavização dessas singularidades.
5 estrelas | ||
4 estrelas | ||
3 estrelas | ||
2 estrelas | ||
1 estrela |
Superfície com Tamanho de Malha de EF | Gestão de Singularidades
Número de nós | 20 |
Número de linhas | 16 |
Número de superfícies | 4 |
Número de casos de carga | 1 |
Peso total | 18,840 t |
Dimensões (métricas) | 4,000 x 18,000 x 0,000 m |
Dimensões (imperial) | 13.12 x 59.06 x 0 feet |
Versão do programa | 5.25.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
