Debido al método de los elementos finitos (EF), los puntos singulares se muestran en un área limitada como una concentración de los valores de los resultados dependientes de la tensión. Ocurren, entre otros casos, en áreas de aplicación de cargas puntuales en el modelo.
Este modelo se utilizó para mostrar las posibilidades de tratar con tales ubicaciones de singularidad.
Modelo utilizado en

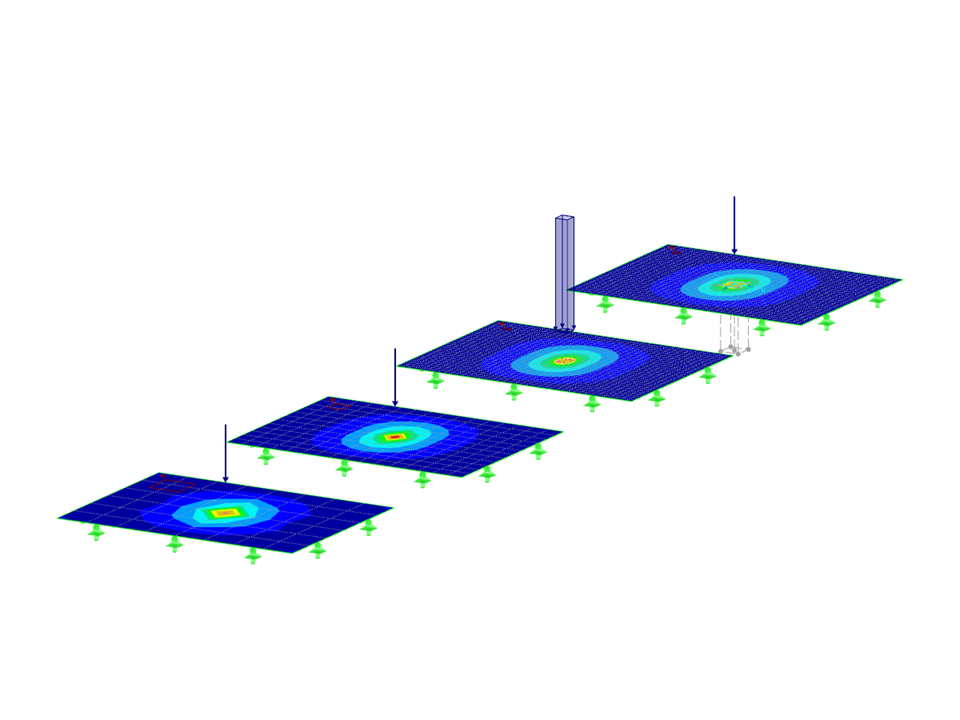

Superficie con diferentes tamaños de malla de EF
| Número de nudos | 20 |
| Número de líneas | 16 |
| Número de barras | 0 |
| Número de superficies | 4 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 18.840 t |
| Dimensiones (métricas) | 4,000 x 0,000 x 18,000 m |
| Dimensiones (imperiales) | 13.12 x 0 x 59.06 feet |
