Při použití metody konečných prvků se body singularity zobrazí ve vymezené oblasti jako koncentrace výsledných hodnot závislých na napětí. Vyskytují se v modelu mimo jiné v místech s bodovým zatížením.
Na tomto modelu jsme ukázali možnosti řešení takových singularit.
Model použitý v

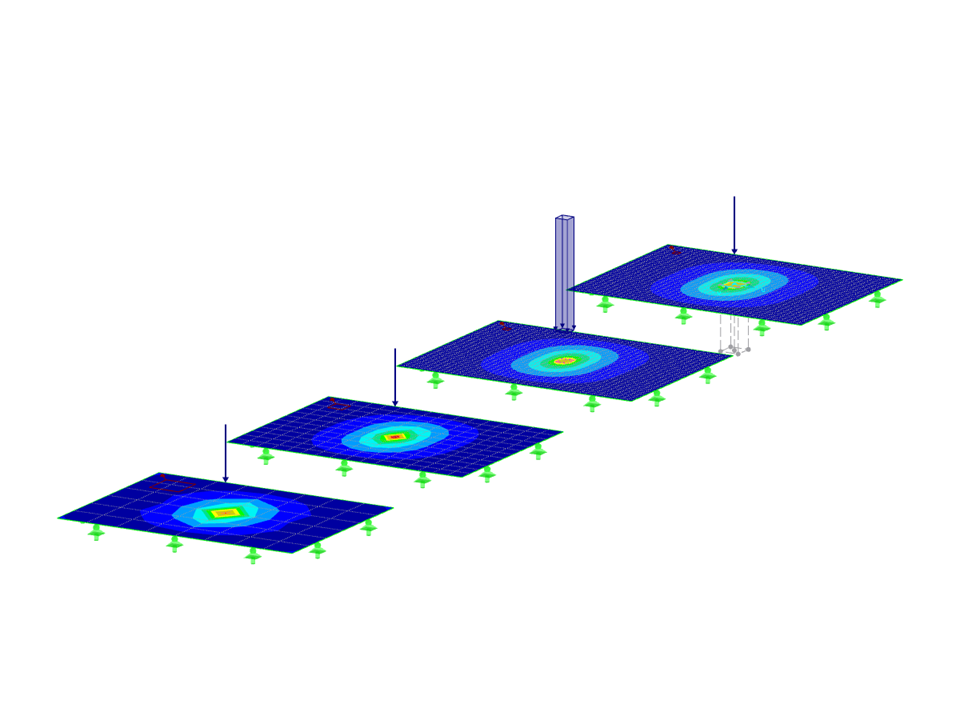

Plocha s různými velikostmi sítě konečných prvků
| Počet uzlů | 20 |
| Počet linií | 16 |
| Počet prutů | 0 |
| Počet ploch | 4 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 18,840 t |
| Rozměry (metrické) | 4,000 x 0,000 x 18,000 m |
| Rozměry (imperiální) | 13.12 x 0 x 59.06 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
