Descrição
O modelo é baseado no exemplo 4 de [1]: Laje com apoio pontual. As forças internas e a armadura longitudinal necessária podem ser encontradas no exemplo de verificação 1022. Neste exemplo, o punçoamento é examinado no eixo B/2.
A armadura de punçoamento necessária é determinada com cálculo manual. Em seguida, os resultados são comparados com os resultados do RFEM.
Solução analítica
A altura efetiva central deff resulta do recobrimento de betão e do diâmetro da armadura longitudinal:
O perímetro de controlo básico u1 é então calculado:
Com o coeficiente ß=1,10, é calculada uma força de corte a ser suportada no perímetro de controlo:
Resistência ao punçoamento da laje sem armadura de corte:
Por isso, é necessária uma armadura de punçoamento.
Valor máximo da resistência ao corte de punçoamento:
Determinação da área armada por punçoamento:
distância do perímetro exterior à borda da superfície de carga:
O número necessário de linhas de armadura de corte:
Com 3 filas de armadura, o espaçamento radial sr é:
Armadura por linha:

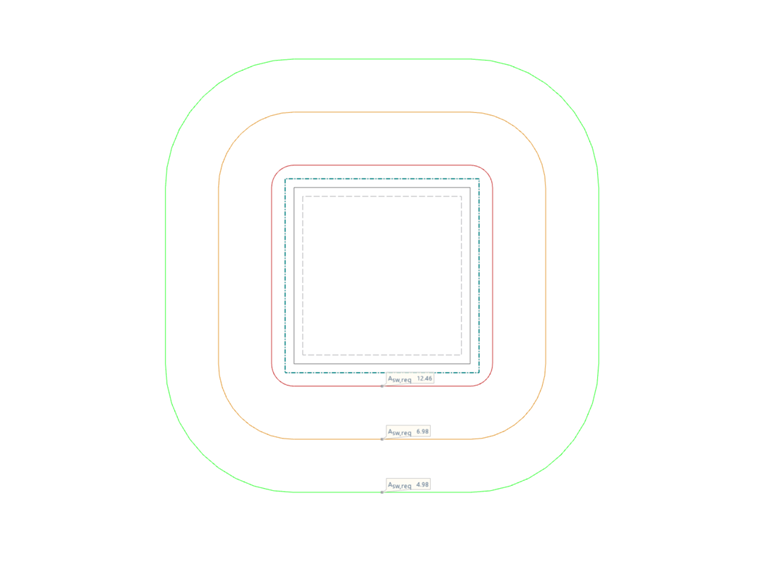

Isto resulta na seguinte armadura de punçoamento nas linhas de armadura individuais:
Linha de armadura | Distância da borda do pilar | Fator ksw | Armadura de punçoamento |
Asw *ksw | |||
1 | 0,5d=0,095 m | 2,5 | 2,5*4,98cm2 =12,45cm2 |
2 | 0,085+0,99=0,194 m | 1,4 | 1,4*4,98cm2 =6,97cm2 |
3 | 0,085+2*0,99=0,293 m | 1,0 | 1,0*4,98cm2 =4,98cm2 |
Resultados
Nas tabelas seguintes, os resultados do RFEM 6 são comparados com a solução analítica.
Verificação de punçoamento | |||||
Designação | Variável | unidade | resultado do RFEM | Solução analítica | Relação |
Força de corte do dimensionamento | VEd | [kN] | 787,3 | 787,3 | 1,0 |
Perímetro de controlo | u1 | [m] | 4,188 | 4,188 | 1,0 |
Tensão de corte máxima | vEd | [MN/m2 ] | 1,088 | 1,088 | 1,0 |
Resistência ao punçoamento sem armadura de corte | vRd,c | [MN/m2 ] | 0,929 | 0,929 | 1,0 |
Valor máximo da resistência ao punçoamento | vRd,máx | [MN/m2 ] | 1,300 | 1,300 | 1,0 |
Perímetro exterior | Ufora | [m] | 5,889 | 5,889 | 1,0 |
Distância do perímetro exterior à borda da superfície de carga | [LinkToImage02]fora | [m] | 0,651 | 0,651 | 1,0 |
Número necessário de linhas de armadura de corte | n | [-] | 3 | 3 | 1,0 |
Resistência ao punçoamento com armadura de corte | asw | [cm2 ] | 4,98 | 4,98 | 1,0 |
Primeira linha de armadura | Asw,1 | [cm2 ] | 12,46 | 12,45 | 1,0 |
Distância do perímetro exterior à borda da superfície de carga | lsw,1 | [m] | 0,095 | 0,095 | 1,0 |
Segunda linha de armadura | Asw,2 | [cm2 ] | 6,98 | 6,97 | 1,0 |
Distância do perímetro exterior à borda da superfície de carga | lsw,2 | [m] | 0,194 | 0,194 | 1,0 |
Terceira linha de armadura | Asw,3 | [cm2 ] | 4,98 | 4,98 | 1,0 |
Distância do perímetro exterior à borda da superfície de carga | lsw,3 | [m] | 0,293 | 0,293 | 1,0 |
