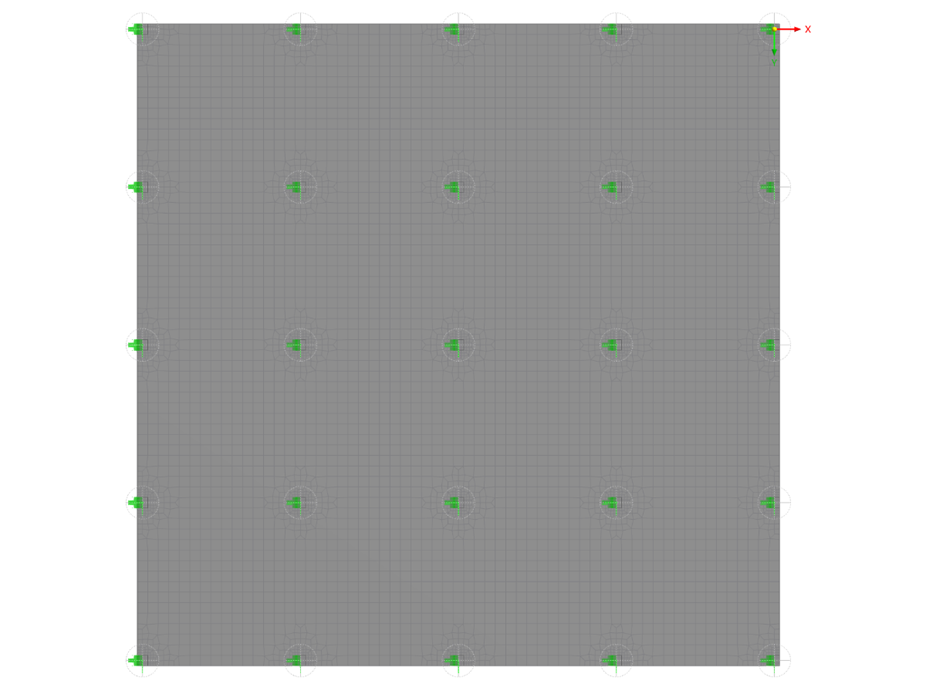

Exemplo de verificação 1023 | Laje lisa dimensionada de acordo com a norma DIN EN 1992-1-1 com AN: Verificações ao punçoamento
| Número de nós | 125 |
| Número de linhas | 104 |
| Número de barras | 0 |
| Número de superfícies | 26 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 0 |
| Peso total | 452,102 t |
| Dimensões (métricas) | 27,450 x 0,000 x 27,450 m |
| Dimensões (imperial) | 90.06 x 0 x 90.06 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
