- Verificações de estabilidade à encurvadura por flexão, encurvadura por torção e encurvadura por flexão-torção sob compressão
- Verificações de encurvadura por flexão-torção para componentes com carga de momento
- Importação dos comprimentos efetivos do cálculo através do módulo Estabilidade da estrutura
- Entrada gráfica e controlo de apoios de nós e comprimentos efetivos definidos para a verificação de estabilidade
- Dependendo da norma, pode escolher entre a entrada definida pelo utilizador de Mcr, o método analítico da norma e a utilização do solucionador de valores próprios interno
- Consideração do painel de corte e restrição de rotação ao utilizar o solucionador de valores próprios
- Representação gráfica da forma própria se o solucionador de valores próprios foi utilizado
- Verificações de estabilidade para componentes sob carga de compressão e flexão combinadas, dependendo da norma de dimensionamento
- Cálculo compreensível de todos os coeficientes necessários, tais como fatores de interação
- Consideração alternativa de todos os efeitos para a verificação de estabilidade ao determinar os esforços internos no RFEM/RSTAB (análise de segunda ordem, imperfeições, redução da rigidez, se necessário, em combinação com o módulo Torção com empenamento).
Dimensionamento de alumínio | Resistência e estabilidade | Verificações de estabilidade
Ligações
Duração: 00:02:24 min
Duração: 00:00:41 min
Duração: 01:03:28 min
Duração: 00:54:02 min
Duração: 01:05:46 min
Base de dados de conhecimento
Duração: 00:01:02 min
Duração: 00:59:31 min
Duração: 00:00:48 min
Para o estado limite de utilização de uma estrutura, as deformações não devem exceder determinados valores limite. Através de um exemplo, mostramos como é que pode verificar a flecha de barras utilizando os módulos de dimensionamento.
A encurvadura por flexão-torção (BLT) é um fenómeno que ocorre quando uma viga ou barra estrutural é sujeita a flexão e o banzo comprimido não está suficientemente apoiado lateralmente. Isto leva a uma combinação de deslocamento lateral e torção. Esta é uma consideração crítica no dimensionamento de elementos estruturais, especialmente em vigas e vigas esbeltas.
O RFEM 6 disponibiliza o módulo Dimensionamento de alumínio para o dimensionamento de barras em alumínio. Este artigo mostra como são dimensionadas secções de classe 4 de acordo com o Eurocódigo 9 no programa.
Este artigo descreve as opções disponíveis para determinar a resistência à flexão nominal Mnlb para o estado limite da encurvadura local ao dimensionar de acordo com o Aluminium Design Manual.

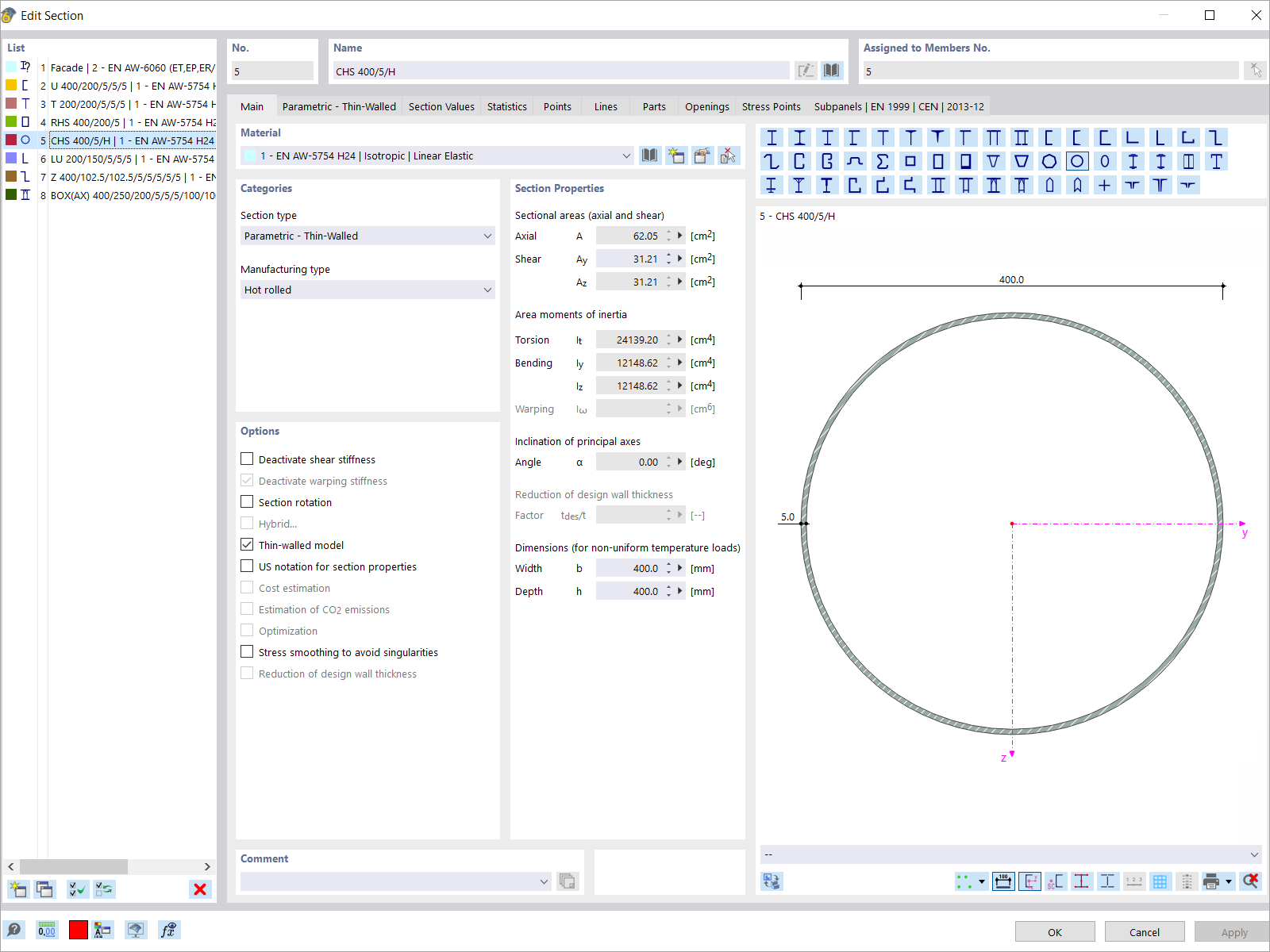

O módulo Dimensionamento de alumínio oferece-lhe várias opções. Aqui também é possível verificar secções gerais que não estão predefinidas na biblioteca de secções. Por exemplo, criar uma secção no programa RSECTION e depois importá-la para o RFEM/RSTAB. Dependendo da norma de dimensionamento utilizada, pode optar entre vários formatos de verificação. Isso inclui, por exemplo, a verificação da tensão equivalente.
Ist zudem eine Lizenz für RSECTION und „Effektive Querschnitte“ vorhanden, so können Sie die Nachweise auch unter Berücksichtigung der effektiven Querschnittswerte nach EN 1999-1-1 führen.
Ao efetuar a ligação de componentes tracionados com ligações a parafuso, é sabido com certeza que tem de ter em consideração o enfraquecimento da secção devido aos orifícios dos parafusos. Os programas de cálculo estrutural também têm uma solução para isso. No módulo Dimensionamento de alumínio, pode introduzir uma redução local da secção de barra. Introduzir a redução da secção como um valor absoluto ou como percentagem da área total.

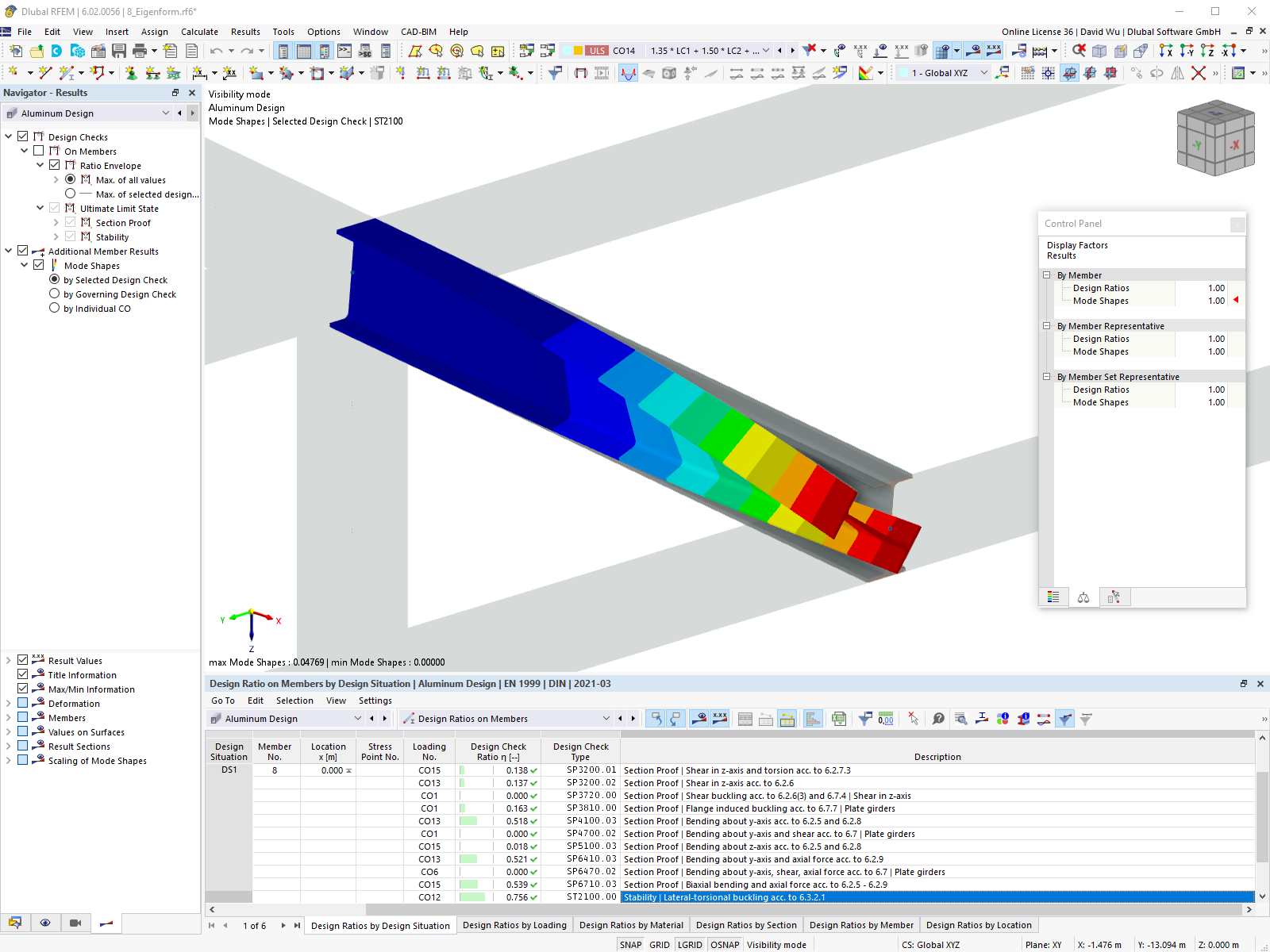

Para a análise de estabilidade, utilizou-se um solucionador de valores próprios interno para determinar o fator de carga crítica? Neste caso, é possível exibir como resultado a forma do modo determinante do objeto a ser dimensionado.
- Cálculo de flechas e comparação com valores limite normativos ou ajustados manualmente
- Consideração de contra-flechas no cálculo das flechas
- Possibilidade de diferentes valores limite dependendo do tipo de situação de dimensionamento
- Ajuste manual de comprimentos de referência e segmentação por direção
- Cálculo de flechas relacionadas com a estrutura inicial ou com a estrutura deformada
- Verificações mais detalhadas dependendo da norma de dimensionamento selecionada (por exemplo, verificação de vibrações de acordo com a EN 1999-1-1, 7.2.3)
- Saída de resultados gráfica integrada no RFEM/RSTAB, por exemplo, utilização de valor limite, deformação ou flecha
- Integração completa dos resultados no relatório de impressão do RFEM/RSTAB
