- Analisi di stabilità per instabilità flessionale, torsionale e flesso-torsionale sotto compressione
- Analisi di instabilità flesso-torsionale dei componenti strutturali sottoposti a carico del momento
- Importazione delle lunghezze libere d'inflessione dal calcolo utilizzando l'add-on Stabilità della struttura

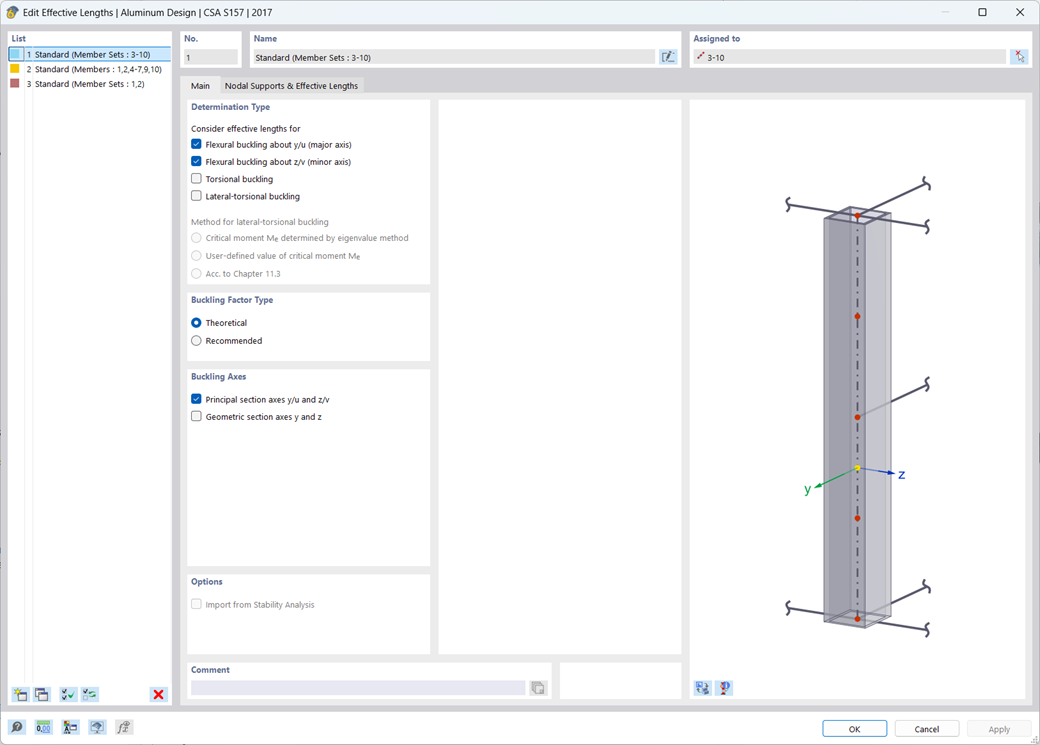

- Input grafico e verifica dei vincoli esterni dei nodi definiti e delle lunghezze libere d'inflessione per l'analisi di stabilità
- A seconda della norma, è possibile scegliere tra l'input definito dall'utente di Mcr, il metodo analitico dalla norma e l'uso del risolutore di autovalori interno
- Considerazione di un pannello di taglio e di un vincolo rotazionale quando si utilizza il risolutore di autovalori
- Visualizzazione grafica di una forma modale se è stato utilizzato il risolutore di autovalori
- Analisi di stabilità di componenti strutturali con la compressione combinata e la tensione di flessione, a seconda della norma di progetto
- Calcolo comprensibile di tutti i coefficienti necessari, come i fattori di interazione
- Considerazione alternativa di tutti gli effetti per l'analisi di stabilità durante la determinazione delle forze interne in RFEM/RSTAB (analisi del secondo ordine, imperfezioni, riduzione della rigidezza, possibilmente in combinazione con l'add-on Torsione di ingobbamento (7 DOF))
Verifica alluminio | Resistenza e stabilità | Analisi di stabilità
