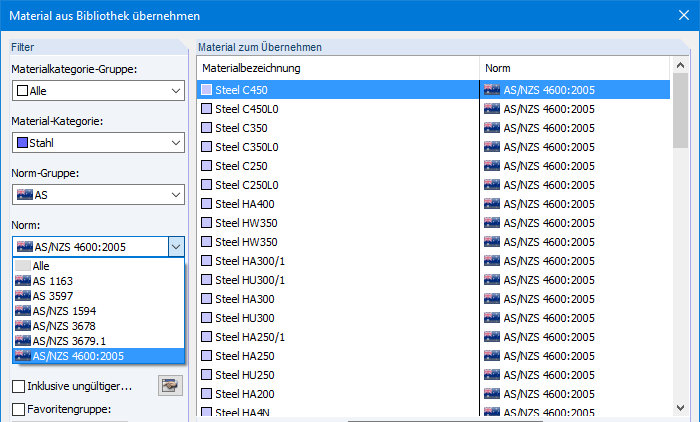

Biblioteca de materiais com aços de acordo com a norma australiana AS/NZS 4600: 2005

Os módulos adicionais RF-PIPING e RF-PIPING Design permitem dimensionar sistemas de tubagens de acordo com as EN 13480-3 [1], ASME B31.1 e B31.3. No caso da norma europeia, a determinação das tensões nos tubos é baseada nas fórmulas da Secção 12.3 Análise de flexibilidade. Dependendo do tipo de tensão, são aplicados um ou mais momentos resultantes independentes uns dos outros. Esta diferenciação ocorre, por exemplo, na determinação das tensões devido cargas ocasionais.

Para os cálculos de tensões, algumas normas utilizam a "análise da espessura da parede". Obtemos a espessura da parede subtraindo a corrosão, a tolerância da abrasão, as tolerâncias do fabrico (roscas, estribos etc.) e as tolerâncias de laminação da espessura nominal da parede. Todos os valores necessários podem ser introduzidos na caixa de diálogo "Secção de condutas", separador "Parâmetros de análise de tensões".

Nicht alle Strukturelemente des realen Bauwerks werden im statischen Modell herangezogen. Als Beispiel hierfür soll eine Rohrleitung dienen, die auf einem Stahlträgergerüst verläuft.

Após a modelação das condutas no RFEM e no RF‑PIPING, assim como a definição das cargas e das combinações de cargas e de resultados, pode agora ser realizado o dimensionamento de tensões das condutas no módulo adicional RF‑PIPING Design.

Para isso, é possível selecionar as condutas para o dimensionamento, assim como as respetivas cargas, combinações de cargas e de resultados. Na biblioteca de materiais, estão disponíveis vários materiais das normas EN 13480-3, ASME B31.1-2012 e ASME B31.3-2012.

Após o cálculo, os resultados são representados de forma clara e bem organizada em várias janelas, ordenados, por exemplo, por tipos de secções, condutas ou barras. É também possível representar a relação de cálculo graficamente no modelo do RFEM. Isto permite a rápida deteção de zonas críticas ou zonas sobredimensionadas.

Além dos dados de entrada e dos resultados em tabelas, inclusive os detalhes do dimensionamento, o relatório de impressão permite a integração de gráficos referentes ao modelo. Fica garantida assim uma documentação ainda mais expressiva. O conteúdo do relatório e a extensão dos dados de saída podem ser selecionados especificamente para as verificações individuais.

• Dimensionamento segundo a EN 13480-3, ASME B31.1-2012 e ASME B31.3-2012
• Verificação da espessura da parede mínima necessária de condutas, com consideração de tolerâncias de fabricação, corrosão e fator de soldadura
• Análise de tensões devido a cargas sustentadas, cargas sustentadas e ocasionais, assim como derivadas de dilatação térmica
• Documentação dos resultados em tabelas e gráficos no relatório de impressão do RFEM

No módulo Análise tensão-deformação, dispõe de uma opção para especificar tensões limite dependentes do sinal por componente de tensão.
