Em que plano de desenho se deve desenhar uma secção na aplicação CAD para que esta mesma secção possa depois ser importada para o SHAPE‑THIN utilizando a importação dxf?

Q: Em que plano de desenho se deve desenhar uma secção na aplicação CAD para que esta mesma secção possa depois ser importada para o SHAPE‑THIN utilizando a importação dxf?

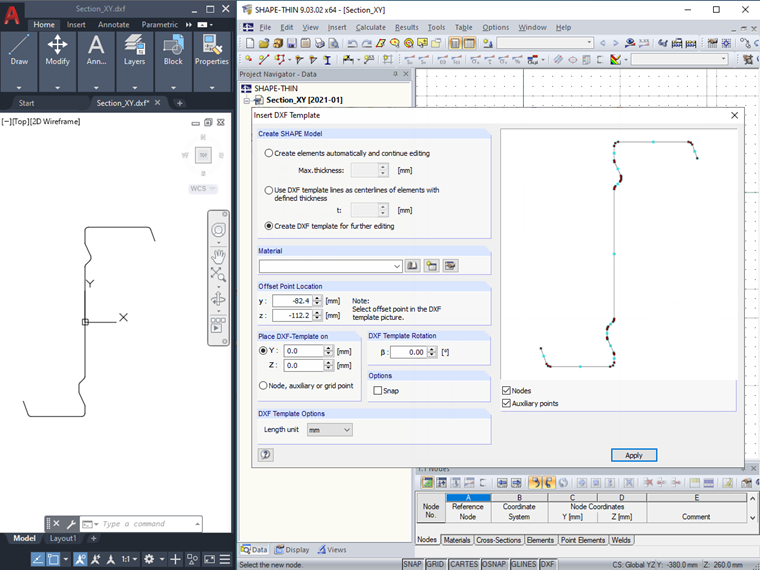

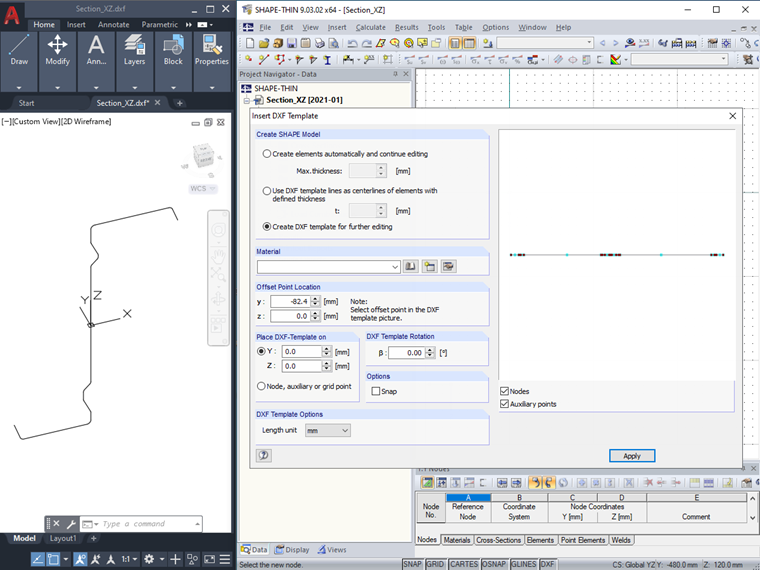

Durante a importação dxf, apenas são importados os objetos que se encontram no plano XY. Por isso, é necessário desenhar a secção no plano XY na aplicação CAD. A imagem 01 mostra uma secção situada no plano XZ, bem como o resultado de importação desta secção no SHAPE‑THIN. A secção que se encontra no plano XY é importada para o SHAPE‑THIN conforme pretendido (Figura 02).

Question

Em que plano de desenho se deve desenhar uma sec&#231;&#227;o na aplica&#231;&#227;o CAD para que esta mesma sec&#231;&#227;o possa depois ser importada para o SHAPE‑THIN utilizando a importa&#231;&#227;o dxf?

Accepted Answer

Durante a importa&#231;&#227;o dxf, apenas s&#227;o importados os objetos que se encontram no plano XY. Por isso, &#233; necess&#225;rio desenhar a sec&#231;&#227;o no plano XY na aplica&#231;&#227;o CAD. A imagem 01 mostra uma sec&#231;&#227;o situada no plano XZ, bem como o resultado de importa&#231;&#227;o desta sec&#231;&#227;o no SHAPE‑THIN.                  A sec&#231;&#227;o que se encontra no plano XY &#233; importada para o SHAPE‑THIN conforme pretendido (Figura 02).
