Como é que o RF-STABILITY ou o RSBUCK determina a carga de encurvadura? De acordo com o cálculo manual, as respetivas cargas de encurvadura devem ser, aproximadamente, 10% superiores.

Q: Como é que o RF-STABILITY ou o RSBUCK determina a carga de encurvadura? De acordo com o cálculo manual, as respetivas cargas de encurvadura devem ser, aproximadamente, 10% superiores.

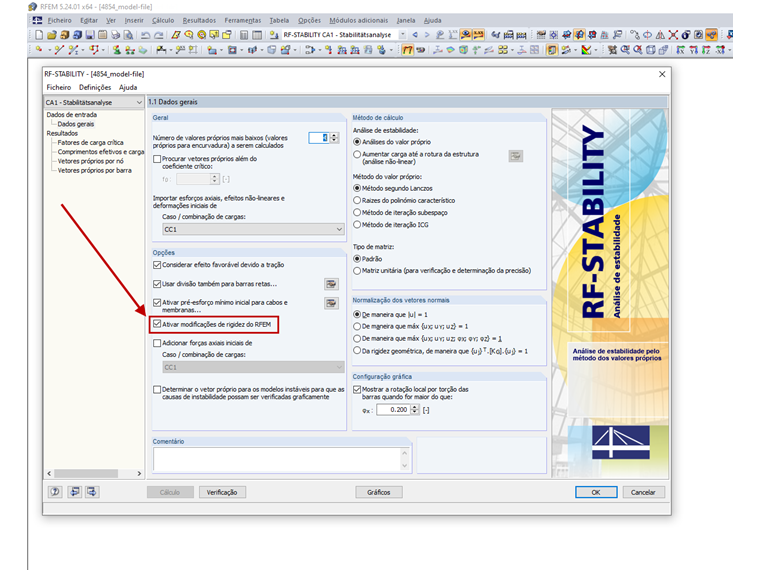

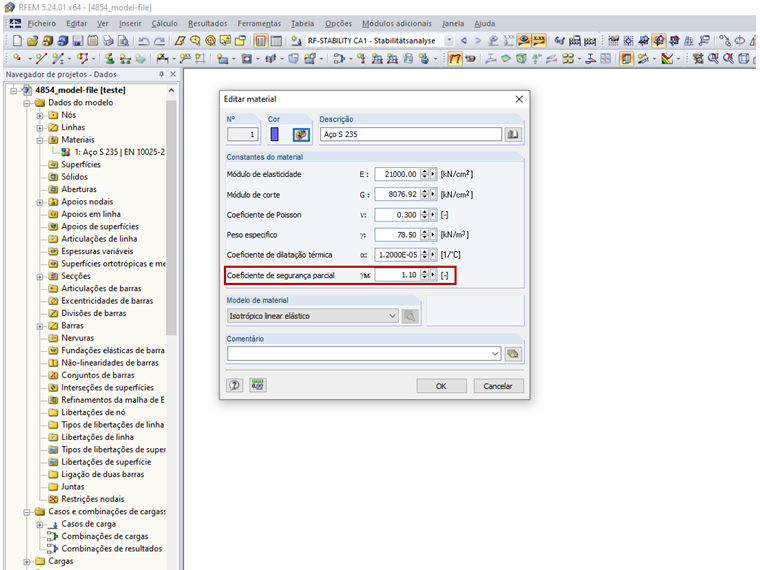

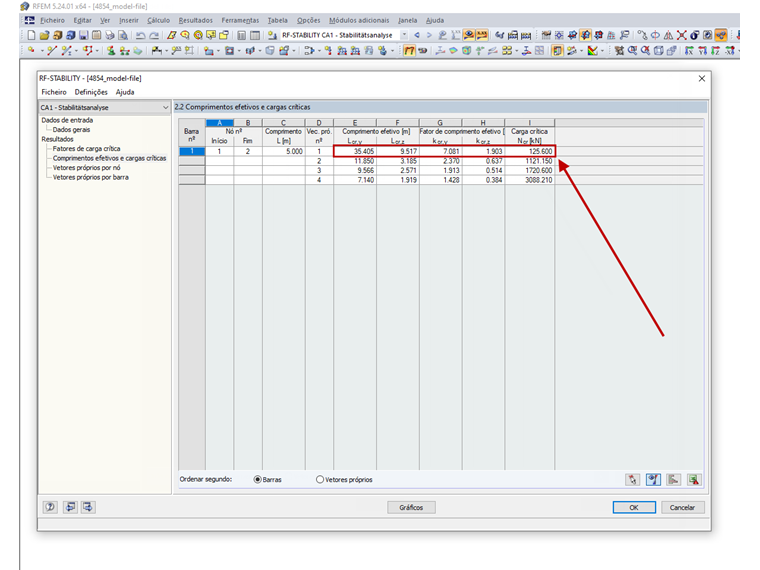

O coeficiente de segurança parcial γM para reduzir o módulo de elasticidade muito provavelmente está ativado no RFEM/RSTAB, mas não é considerado no cálculo manual.γM pode ser visualizado e ajustado, se necessário, dentro da caixa de diálogo "Editar material", ver Figura 01.Além disso, deve ser considerada a opção "Ativar modificações de rigidez do RFEM/RSTAB" nos dados gerais no módulo adicional RF-STABILITY ou RSBUCK, ver Figura 02.Para um comprimento efetivo de 35,405 m, um momento de inércia de 8356 cm4, um módulo de elasticidade de 21 000 kN/cm² e um coeficiente de segurança parcial de 1,1 como divisor, resulta a seguinte carga de encurvadura (ver também Figura 03) de acordo com a fórmula a seguir:

Question

Como &#233; que o RF-STABILITY ou o RSBUCK determina a carga de encurvadura? De acordo com o c&#225;lculo manual, as respetivas cargas de encurvadura devem ser, aproximadamente, 10% superiores.

Accepted Answer

O coeficiente de seguran&#231;a parcial γM para reduzir o m&#243;dulo de elasticidade muito provavelmente est&#225; ativado no RFEM/RSTAB, mas n&#227;o &#233; considerado no c&#225;lculo manual.γM pode ser visualizado e ajustado, se necess&#225;rio, dentro da caixa de di&#225;logo "Editar material", ver Figura 01.Al&#233;m disso, deve ser considerada a op&#231;&#227;o "Ativar modifica&#231;&#245;es de rigidez do RFEM/RSTAB" nos dados gerais no m&#243;dulo adicional RF-STABILITY ou RSBUCK, ver Figura 02.Para um comprimento efetivo de 35,405 m, um momento de in&#233;rcia de 8356 cm4, um m&#243;dulo de elasticidade de 21 000 kN/cm&#178; e um coeficiente de seguran&#231;a parcial de 1,1 como divisor, resulta a seguinte carga de encurvadura (ver tamb&#233;m Figura 03) de acordo com a f&#243;rmula a seguir:
