Как в модулях RF-STABILITY и RSBUCK определяется критическая нагрузка? Gemäß Handrechnung sollten die jeweiligen Knicklasten um etwa 10 % höher sein.

Question

Как в модулях RF-STABILITY и RSBUCK определяется критическая нагрузка? Gem&#228;&#223; Handrechnung sollten die jeweiligen Knicklasten um etwa 10 % h&#246;her sein.

Accepted Answer

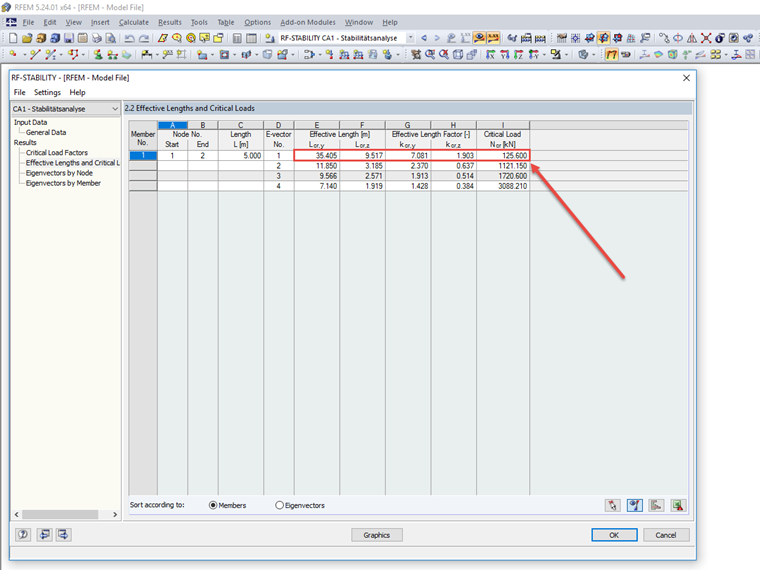

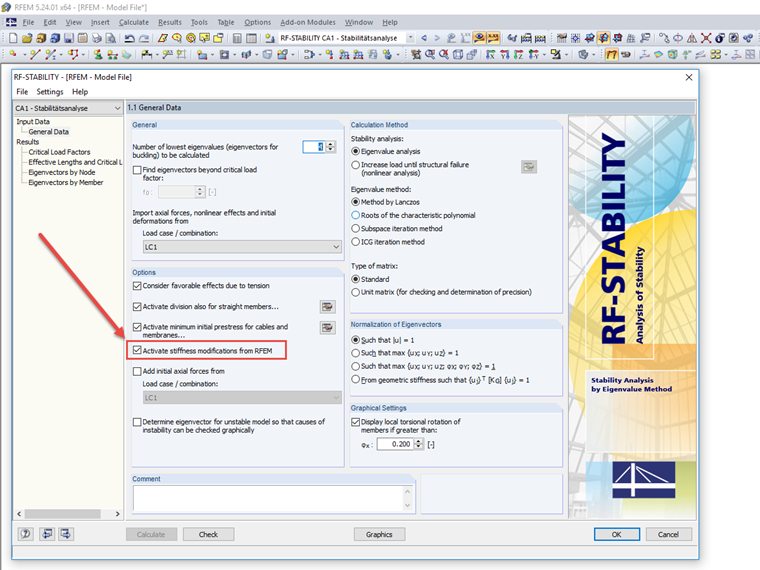

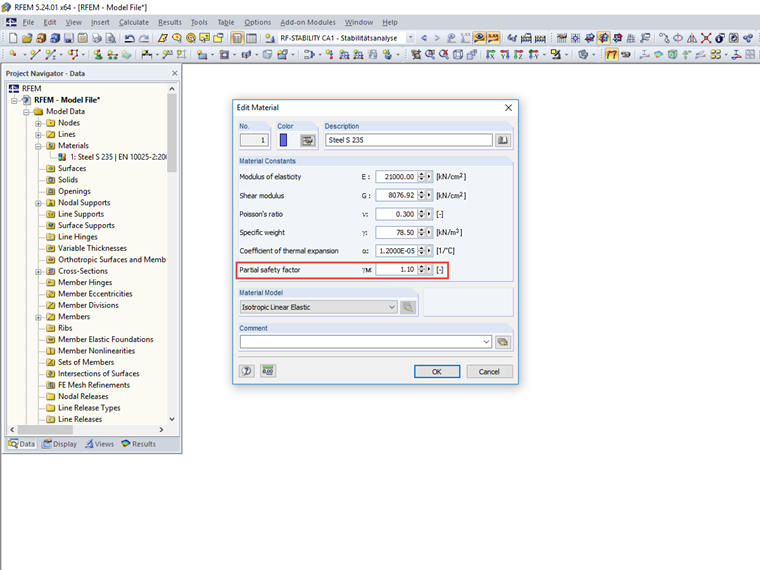

Скорее всего, будет в программе RFEM/RSTAB активирован частный коэффициент надежности γM для снижения модуля упругости, но в ручном расчете он не учитывается.γM ist innerhalb des Dialogfensters "Material bearbeiten" einzusehen und gegebenenfalls anzupassen, siehe Bild 1.Weiterhin ist im Zusatzmodul RF-STABIL beziehungsweise RSKNICK innerhalb der Basisangaben die Option "Steifigkeits&#228;nderungen von RFEM/RSTAB aktivieren" zu beachten, siehe Bild 2.Bei einer Knickl&#228;nge von 35,405 m, einem Fl&#228;chentr&#228;gheitsmoment von 8356 cm4, einem E-Modul von 21000 kN/cm&#178; und einem Teilsicherheitsbeiwert von 1,1 als Divisor ergibt sich demnach die folgende Knicklast (siehe auch Bild 3) nach folgender Formel:
