Resposta:

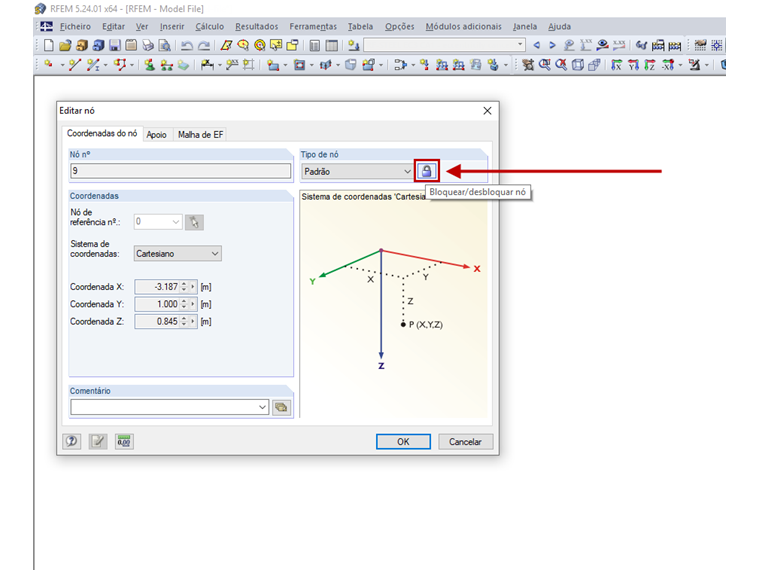

As cópias de nós gerados podem ser desbloqueadas na caixa de diálogo "Editar nó", ver Figura 01.
Depois, já pode eliminar o nó desbloqueado.
Eliminar cópias de nós gerados
Como é que posso eliminar cópias de nós gerados?
Autor
O Eng. Ackermann é a pessoa de contacto para questões comerciais.
Downloads
Duração: 00:00:00 min
Generalidades
Duração: 01:08:43 min
Duração: 01:09:36 min
Generalidades
Duração: 00:00:50 min
Base de dados de conhecimento
Duração: 00:00:50 min
Duração: 00:47:34 min
Duração: 00:00:38 min
Duração: 00:00:47 min
Para componentes e estruturas de betão armado cujo comportamento estrutural é significativamente afetado pelos efeitos de acordo com a análise de segunda ordem, o Eurocódigo 2 fornece um método geral baseado na determinação não linear de forças internas de acordo com a análise de segunda ordem (5.8.6), bem como um método de aproximação baseado na curvatura nominal (5.8.8).
O objetivo deste artigo técnico é realizar um dimensionamento de acordo com o método geral de dimensionamento do Eurocódigo 2 utilizando um exemplo de um pilar de betão armado.
O objetivo deste artigo técnico é realizar um dimensionamento de acordo com o método geral de dimensionamento do Eurocódigo 2 utilizando um exemplo de um pilar de betão armado.
Este artigo técnico trata da análise direta de deformações de uma viga de betão armado, tendo em consideração os efeitos de longo prazo da fluência e da retração. É utilizada uma viga de vão único para explicar o cálculo direto de acordo com o Eurocódigo 2 (EN 1992-1-1, cláusula 7.4.3). É dado um particular destaque à rigidez à tração, ao comportamento no estado fendilhado com base no fator de distribuição (parâmetro de dano) e à consideração do comportamento de retração e fluência.
A verificação à fadiga de acordo com a EN 1992-1-1 deve ser realizada para os componentes estruturais que estão sujeitos a grandes intervalos de tensões e/ou a muitas alterações de carga. Neste caso, as verificações de dimensionamento para o betão e a armadura são realizadas separadamente. Encontram-se disponíveis dois métodos de verificação alternativos.
![Vãos baseados na Figura 5.2 de [1]](/pt/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Para dimensionar corretamente uma viga em T no RFEM 6 e no módulo "Dimensionamento de betão", é importante determinar as "larguras de banzo" das barras nervuradas. Este artigo trata das opções de entrada para uma viga de dois vãos e o cálculo das dimensões do banzo de acordo com a EN 1992-1-1.
No módulo Dimensionamento de betão para o RFEM 6, pode realizar o dimensionamento da resistência ao fogo para paredes e lajes de betão armado de acordo com o método de tabelas simplificado (EN 1992-1-2, Secção 5.4.2 e Tabelas 5.8 e 5.9).
No módulo Dimensionamento de betão, podem realizar as verificações simplificadas da resistência ao fogo de acordo com a EN 1992-1-2 para pilares (Capítulo 5.3.2) e vigas (Capítulo 5.6).
Estão disponíveis os seguintes métodos para a verificação de resistência ao fogo simplificada:
- Pilares: dimensões mínimas para secções retangulares e circulares segundo a tabela 5.2a e a equação 5.7 para o cálculo da exposição ao fogo
- Vigas: dimensões e distâncias entre eixos mínimas segundo as tabelas 5.5 e 5.6
Pode determinar os esforços internos para a verificação de resistência ao fogo de acordo com dois métodos.
- 1 Neste caso, os esforços internos da situação de dimensionamento acidental são incluídos diretamente no dimensionamento.
- 2 Os esforços internos do dimensionamento à temperatura normal são reduzidos através do fator Eta,fi (ηfi) e são depois utilizados no dimensionamento da resistência ao fogo.
Além do mais, é possível modificar a distância entre eixos de acordo com a Eq. 5.5.
Com o módulo Dimensionamento de betão, pode realizar a verificação de fadiga para barras e superfícies de acordo com a EN 1992-1-1, Capítulo 6.8.
Para a verificação de fadiga, podem ser selecionados opcionalmente dois métodos ou níveis de verificação nas configurações de dimensionamento:
- Nível de verificação 1: critério simplificado de acordo com 6.8.6 e 6.8.7(2): o critério simplificado é realizado para combinações de ações frequentes de acordo com a EN 1992-1-1, Capítulo 6.8.6 (2) e EN 1990, Eq. (6.15b) com as cargas de tráfego relevantes no estado limite de utilização. Para o aço de armadura, é verificada uma gama de tensões máximas de acordo com 6.8.6. A tensão de compressão do betão é verificada através da tensão superior e inferior admissível de acordo com 6.8.7(2).
- Nível de verificação 2: verificação da tensão equivalente do dano de acordo com 6.8.5 e 6.8.7(1) (verificação de fadiga simplificada): a verificação utilizando as gamas de tensões equivalentes de danos é realizada para a combinação de fadiga de acordo com a EN 1992-1-1, Capítulo 6.8.3, Eq. (6.69), com a ação cíclica Qfat especificamente definida.
O módulo Dimensionamento de betão permite realizar verificações sísmicas para barras de betão armado segundo o EC 8. Isso inclui, entre outras, as seguintes funções:
- Parâmetros da verificação sísmica
- Distinção entre as classes de ductilidade DCL, DCM, DCH
- Possibilidade de transferir o coeficiente de comportamento da análise dinâmica
- Verificação do valor limite para o coeficiente de comportamento
- Verificações de capacidade "Strong column – weak beam"
- Regras de dimensionamento para verificação do fator de ductilidade em curvatura
- Regras de dimensionamento para ductilidade local
É possível visualizar os resultados da análise tangencial e radial e os requisitos da armadura para uma laje circular em vez da ortogonal?
Como é que posso utilizar os modelos gráficos para a impressão múltipla de uma armadura?
Como é que posso ativar o dimensionamento de betão reforçado com fibras de aço no módulo "Dimensionamento de betão"?
Como é que posso definir de forma eficaz as articulações de linha em várias superfícies?
Como é que posso criar uma imperfeição no RFEM 6 com base num modo próprio?
Como é que posso verificar como o RFEM 6 determina a armadura necessária?
