Dimensionamento  da secção de uma viga de dois vãos

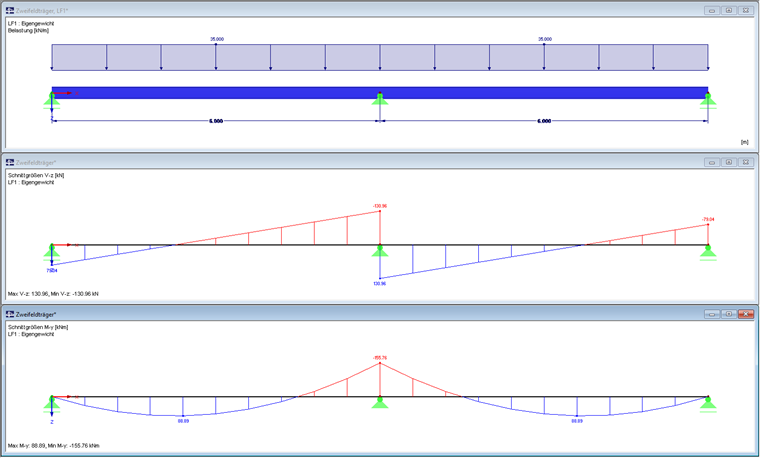

Sistema, carregamento, esforços internos

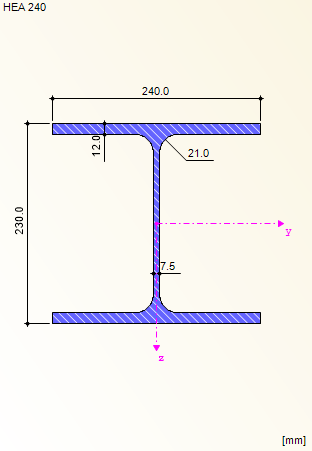

Seção de viga HEA 240, S355

Verificação da classe de secção

A zona do apoio interior da viga de dois vãoes é determinante para a verificação da classe de secção assim como para a verificação de secção dominante.

Dimensionamento para a alma (ψ = -1)
[1] Tabela 5.2, elementos da secção suportados em ambos os lados

Assim sendo, a alma cumpre os requisitos para a classe de secção 1.

Dimensionamento para o banzo inferior (ψ = 1)
[1] Tabela 5.2, elementos da secção apoiados de um lado

Assim, os banzos cumprem os requisitos da classe de secção 2. A secção tem de ser atribuída à secção de classe 2 porque a classe da parte de secção que é avaliada como mais desfavorável será determinante para toda a secção.

Encurvadura por corte da alma

Tem de ser realizada uma verificação para compreender se a encurvadura por corte da alma tem de ser avaliada, independentemente da atribuição da classe de secção de acordo com 6.2.6, Secção (6) em [1]. O valor η na Equação 6,22 em [1] é aplicado com 1.20.

De acordo com a EN 1993-1-5, Secção 5, não é necessária a verificação da encurvadura por corte.

Dimensionamento ao corte

O dimensionamento da secção é realizado para uma secção de classe 2. Acima do apoio interior, a viga encontra-se sujeita a forças de corte e flexão, na posição da flecha máxima encontra-se sujeita apenas a flexão. A influência da interação M-V é verificada antes de determinar o estado limite último da estrutura. Se V_Ed não for superior a 0,5 ⋅ V_pl,Rd, não é necessário reduzir o momento resistente de acordo com [1] Capítulo 6.2.8 (2).

Não é necessário reduzir o momento resistente.

O seguinte dimensionamento tem de ser cumprido para o valor de cálculo
dos momentos fletores atuantes M_Ed :

O valor de cálculo da tensão de flexão de uma secção carregada com flexão uniaxial é determinado da seguinte forma para secções da classe 2:
