Warunki podparcia belki poddanej zginaniu są istotne ze względu na jej wytrzymałość na wyboczenie skrętne. Jeżeli, na przykład, belka jednoprzęsłowa jest trzymana bocznie w środku przęsła, można zapobiec ugięciu ściśniętego pasa i wymusić tryb własny dwufalowy. Dzięki temu dodatkowemu pomiarowi krytyczny moment wyboczeniowy ulega znacznemu zwiększeniu. W modułach dodatkowych do wymiarowania prętów można zdefiniować różne typy podpór bocznych na pręcie za pomocą okna wprowadzania "Podpory pośrednie".

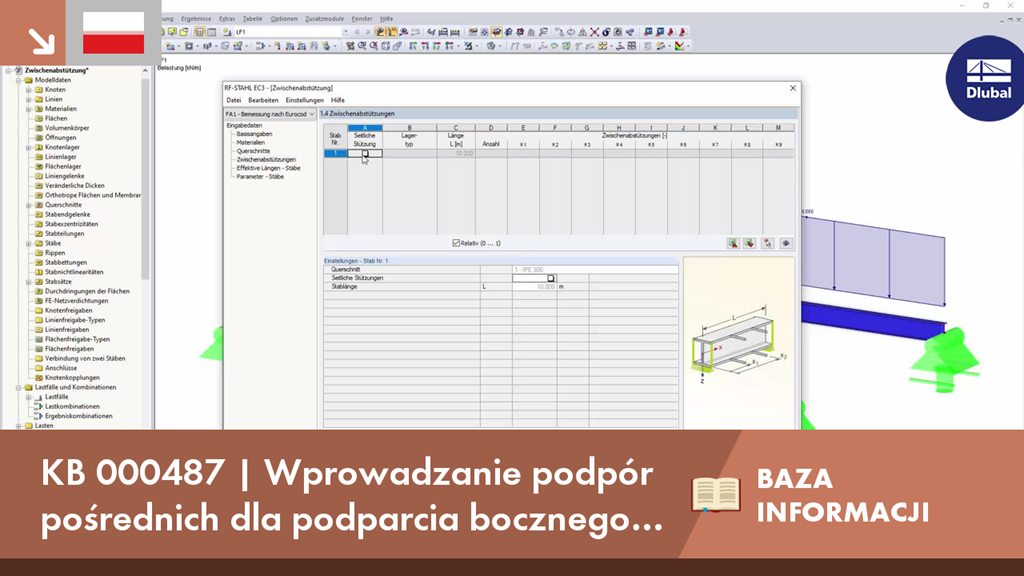

KB 000487 | Wprowadzanie pośrednich utwierdzeń bocznych dla podparcia bocznego prętów i zbiorów prętów
