Условия опирания балки, подверженной изгибу, важны для ее устойчивости к продольному изгибу с кручением. Если, например, однопролетная балка удерживается сбоку в середине пролета, можно предотвратить прогиб сжатой полки и создать двухволновую собственную моду. Данная дополнительная мера значительно увеличивает критический момент потери устойчивости плоской формы изгиба. В дополнительных модулях для расчета стержней можно с помощью окна ввода «Промежуточные опоры» задать на стержне различные типы боковых опор.
КБ 000487 | Ввод промежуточных боковых опор для боковой опоры стержней и блоков стержней
Ссылки
- RFEM 5
- RF-STEEL 5
- RF-STEEL AISC 5
- RF-STEEL AS 5
- RF-STEEL BS 5
- Модуль RF-STEEL CSA 5
- RF-STEEL EC3 5
- RF-STEEL GB 5
- RF-STEEL HK 5
- RF-STEEL IS 5
- RF-STEEL NBR 5
- Модуль RF-STEEL NTC-DF 5
- RF-STEEL SANS 5
- RF-STEEL SIA 5
- RF-STEEL SP 5
- RF-ALUMINUM 5
- RF-ALUMINUM ADM 5
- RSTAB 8
- STEEL 8 (английская версия)
- СТАЛЬ AISC 8
- STEEL AS 8 (английская версия)
- STEEL BS 8 (английская версия)
- СТАЛЬ CSA 8
- STEEL EC3 8
- STEEL GB 8 (английская версия)
- STEEL HK 8 (английская версия)
- STEEL IS 8 (английская версия)
- СТАЛЬ NBR 8
- STEEL NTC-DF 8 (английская версия)
- СТАЛЬ SANS 8
- STEEL SIA 8 (английская версия)
- STEEL SP 8 (английская версия)
- ALUMINIUM 8
- Алюминий ADM 8
- Стальные конструкции
- Промышленные сооружения
- Лестничные конструкции
- Расчет и проектирование конструкций
- Eurocode 3
- ANSI/AISC 360
- SIA 263
- IS 800
- BS 5950-1
- GB 50017
- CSA S16
- AS 4100
- SP 16.13330
- SANS 10162-1
- ABNT NBR 800
- ADM
У вас есть какие-нибудь вопросы?

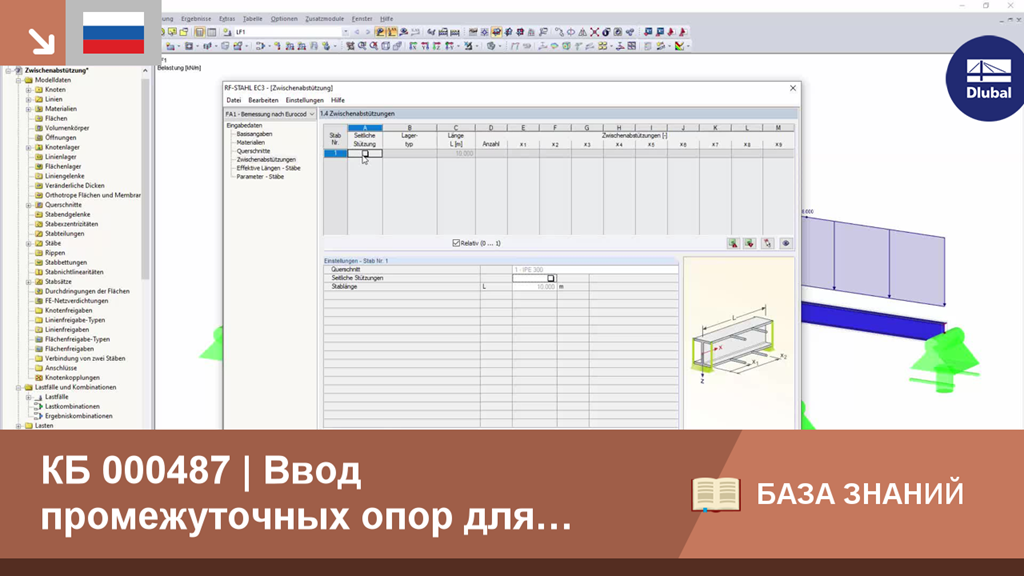

![Ввод промежуточного бокового опирания в центре стержня 1](/ru/webimage/010537/469817/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
