Las condiciones de apoyo de una viga sometida a flexión son esenciales para su resistencia al pandeo lateral. Si, por ejemplo, una viga de un vano se sostiene lateralmente en el medio del vano, se puede evitar la flecha del ala comprimida y se puede aplicar un modo propio de dos ondas. El momento crítico de pandeo lateral se incrementa significativamente con esta medida adicional. En los módulos adicionales para el cálculo de barras, se pueden definir diferentes tipos de apoyos laterales en una barra utilizando la ventana de entrada "Apoyos intermedios".

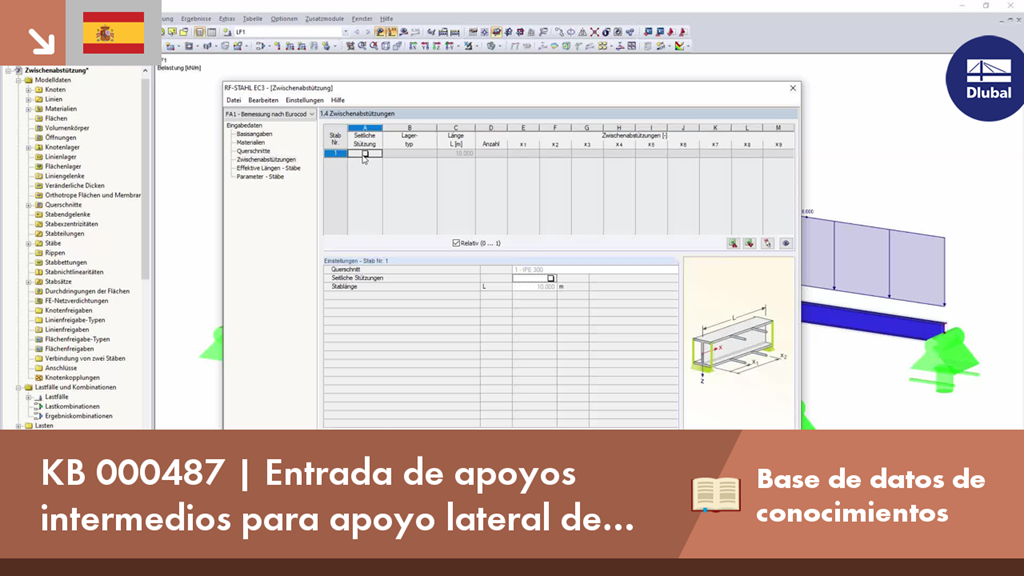

KB 000487 | Introducción de coacciones laterales intermedias para el apoyo lateral de barras y conjuntos de barras
