Odpowiedź:

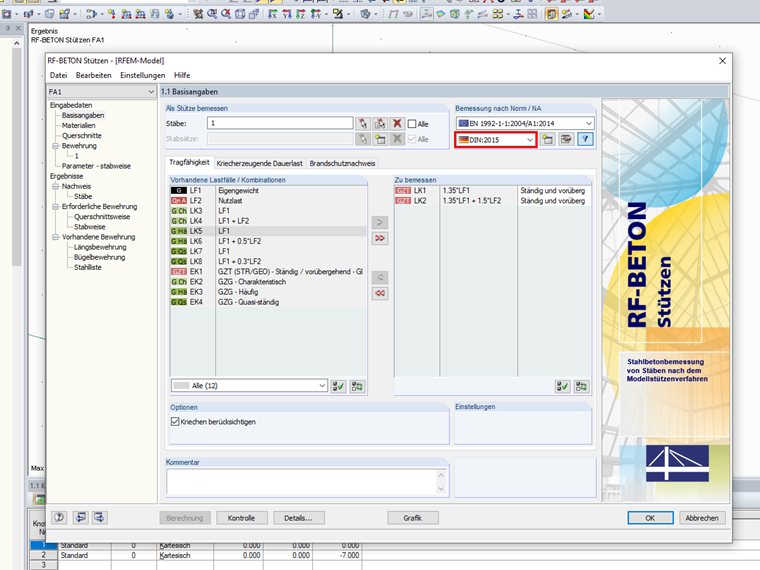

Tak, w przypadku wybrania załącznika krajowego „DIN” do obliczeń odporności ogniowej zostanie zastosowana „metoda stref rozszerzonych” zgodnie z DIN EN 1992-1-2, Załącznik B.2.
Pytanie
Czy do obliczeń odporności ogniowej w RF-CONCRETE Columns stosowana jest „metoda strefy rozszerzonej”?
Czy mają Państwo jakieś pytania?
Długość: 00:00:56 min
Długość: 00:00:55 min
Długość: 00:00:45 min
Długość: 00:00:51 min
Długość: 00:00:55 min
W module RF-/CONCRETE Columns dostępne są różne metody definiowania minimalnego zbrojenia podłużnego. Minimalne zbrojenie może zostać wybrane zgodnie z zastosowaną normą obliczeniową i/lub określoną przez użytkownika.
Do codziennych zadań w dziedzinie projektowania konstrukcji żelbetowych należy także wymiarowanie elementów ściskanych poddanych zginaniu ukośnemu. W poniższym artykule opisano różne metody według pkt. 5.8.9 normy EN 1992-1-1, jakie mogą być stosowane do obliczania elementów ściskanych mimośrodowo w ramach metody nominalnej krzywizny zgodnie z pkt. 5.8.8.
Podczas obliczania sił wewnętrznych do analizy wyboczenia w RF-CONCRETE Columns metodą nominalnej krzywizny należy określić wymagane mimośrody.
In RF-/BETON Stützen können die Knicklängen für Stützen automatisch ermittelt werden. In diesem Beitrag wird beschrieben, welche Eingaben dabei gemacht werden müssen und wie die Berechnung der Knicklängen abläuft.
W rozszerzeniu Projektowanie konstrukcji betonowych dla programu RFEM 6 można przeprowadzić obliczenia odporności ogniowej ścian i płyt żelbetowych zgodnie z uproszczoną metodą tabelaryczną (EN 1992-1-2, rozdział 5.4.2 oraz tabele 5.8 i 5.9).
W rozszerzeniu Projektowanie konstrukcji betonowych można zdefiniować istniejące pionowe zbrojenie na ścinanie. Jest to następnie uwzględniane przy obliczaniu wytrzymałości na przebicie.
Masz indywidualne przekroje słupów i ścian o różnej geometrii, które wymagają obliczenia nośności na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzić obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
W rozszerzeniu Projektowanie konstrukcji betonowych można przeprowadzić uproszczone obliczenia odporności ogniowej słupów (Rozdział 5.3.2) i belek (Rozdział 5.6), zgodnie z EN 1992-1-2.
W przypadku uproszczonych obliczeń odporności ogniowej dostępne są następujące metody weryfikacji:
- Słupy: Minimalne wymiary przekroju prostokątnego i okrągłego wg tabeli 5.2a oraz równania 5.7 do obliczania czasu ekspozycji pożarowej
- Belki: Minimalne wymiary i odległości między środkami zgodnie z Tabelą 5.5 i Tabelą 5.6
Siły wewnętrzne do obliczeń odporności ogniowej można wyznaczyć przy użyciu dwóch metod.
- 1: W tym przypadku siły wewnętrzne z wyjątkowej sytuacji obliczeniowej są bezpośrednio uwzględniane w obliczeniach.
- 2: Siły wewnętrzne z obliczeń w temperaturze normalnej są redukowane za pomocą współczynnika Eta,fi (ηfi) i są następnie wykorzystywane do obliczeń odporności ogniowej.
Ponadto istnieje możliwość modyfikacji rozstawu osi zgodnie z równ. 5.5.
Porównując RF ‑ CONCRETE Columns z innym oprogramowaniem do obliczeń, otrzymuję inne wyniki. Jak wyjaśnić różnice?
Kryterium obliczeniowe dla VEd/VRd, c jest wyświetlane jako decydujące, chociaż należy zaprojektować zbrojenie na ścinanie. Brakuje również projektu VEd/VRds. Dlaczego?
Jaka metoda obliczeniowa jest podstawą do analizy stateczności w RF ‑ CONCRETE Columns?
Czy w RF ‑ CONCRETE Columns można wprowadzić zbrojenie ograniczone?
Dlaczego wartości podstawy słupa, nadproża lub środka poszczególnych słupów są wyświetlane tylko częściowo w przypadku wyników obliczeń w RF ‑ CONCRETE Columns?
Czy w RF-CONCRETE Columns mogę wprowadzić rzeczywiste zbrojenie podstawowe?
