Réponse:

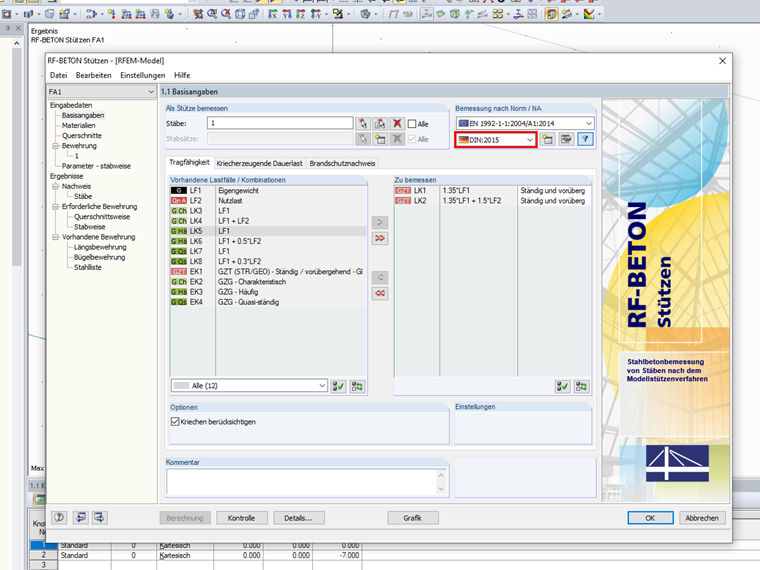

Oui, si vous sélectionnez l'Annexe Nationale « DIN », la « Méthode par zones étendues » selon la DIN EN 1992-1-2, Annexe B.2 est utilisée pour la vérification de la résistance au feu.
Question
La « méthode par zones étendues » est-elle utilisée pour le vérification de la résistance au feu des poteaux RF-CONCRETE Columns ?
Avez-vous des questions ?
Longueur: 00:00:34 min
Longueur: 00:00:56 min
Longueur: 00:00:55 min
Foire aux questions (FAQ)
Longueur: 00:00:45 min
Longueur: 00:00:57 min
Foire aux questions (FAQ)
Longueur: 00:00:51 min
Longueur: 00:00:49 min
Foire aux questions (FAQ)
Longueur: 00:00:35 min
Foire aux questions (FAQ)
Longueur: 00:00:55 min
Dans RF-/CONCRETE Columns, différentes méthodes sont disponibles pour définir les armatures longitudinales minimales. Les armatures minimales peuvent être sélectionnées selon la norme de calcul utilisée et/ou spécifiée par l'utilisateur.
Le calcul d'éléments en compression soumis à une flexion déviée fait partie des vérifications courantes pour des structures en béton armé. Cet article décrit différentes méthodes selon le Chapitre 5.8.9 de l'EN 1992-1-1, qui permet de calculer des éléments en compression avec des excentrements de charge biaxiaux à l'aide de la méthode basée sur la courbure nominale selon le Chapitre 5.8.8.
Lors du calcul des efforts internes pour l'analyse du flambement par la méthode de la courbure nominale dans RF-CONCRETE Columns, les excentrements requis doivent être déterminés.
Les longueurs efficaces des poteaux peuvent être déterminées automatiquement avec RF-/CONCRETE Columns. Dans cet article, nous vous décrivons les entrées nécessaires et comment le calcul des longueurs efficaces est effectué.
Le module complémentaire Vérification du béton de RFEM 6 vous permet d'effectuer la vérification au feu des voiles et des dalles en béton armé selon la méthode des tableaux simplifiés (EN 1992-1-2, Chapitres 5.4.2, Tableaux 5.8 et 5.9).
Le module complémentaire Vérification du béton permet de définir une armature de poinçonnement verticale existante. Elle est ensuite prise en compte lors de la vérification de la résistance au poinçonnement.
Vous avez des sections de poteau individuelles ou des géométries de voile angulaires pour lesquelles vous avez besoin d'une vérification de la résistance au poinçonnement ?
Aucun problème. Dans RFEM 6, vous pouvez effectuer des vérifications de la résistance au poinçonnement non seulement pour les sections rectangulaires et circulaires, mais aussi pour toute autre forme de section.
Le module complémentaire Vérification du béton vous permet d'effectuer la vérification simplifiée de la résistance au feu selon l'EN 1992-1-2 pour les poteaux (Chapitre 5.3.2) et les poutres (Chapitre 5.6).
Les méthodes suivantes sont disponibles pour la vérification simplifiée de la résistance au feu :
- Poteaux : Dimensions minimales des sections rectangulaires ou circulaires selon le tableau 5.2a et l'équation 5.7 pour le calcul de la durée d'exposition au feu
- Poutre : Dimensions minimales et distance de l'axe selon les tableaux 5.5 et 5.6
Vous pouvez déterminer les efforts internes pour la vérification de la résistance au feu de deux méthodes.
- 1 Dans ce cas, les efforts internes de la situation de projet accidentelle sont directement inclus dans le calcul.
- 2 Les efforts internes pour le calcul à température normale sont réduits à l'aide du facteur Eta,fi (ηfi) et sont ensuite utilisés dans la vérification de la résistance au feu.
De plus, il est possible de modifier la distance de l'axe selon l'Éq 5,5.
Lorsque que je compare RF-CONCRETE Columns avec un autre logiciels de calcul, les résultats sont différents. Comment expliquer les différences ?
Le critère de vérification pour VEd/VRd,c est indiqué comme déterminant, alors qu'une armature de cisaillement aurait due être calculée à sa place. De plus, la valeur VEd/VRds n'a pas été calculée. Pourquoi ?
Quelle méthode de calcul est utilisée pour l'analyse de stabilité dans RF-CONCRETE Columns ?
Est-il possible d’insérer une armature en quinconce dans RF-CONCRETE Columns ?
Pourquoi les résultats des calculs effectués avec RF-CONCRETE Columns sont-ils parfois affichés au niveau du pied, de la tête ou du centre de différents poteaux ?
Puis-je entrer une armature de base prévue dans RF-CONCRETE Columns ?
