Współczynniki długości efektywnej dla wymiarowania aluminium i stali
Czy współczynniki długości efektywnej są określane automatycznie na podstawie modelu w modułach dodatkowych dla obliczeń aluminiowych i stalowych, czy też muszę wprowadzać korekty?
Odpowiedź:

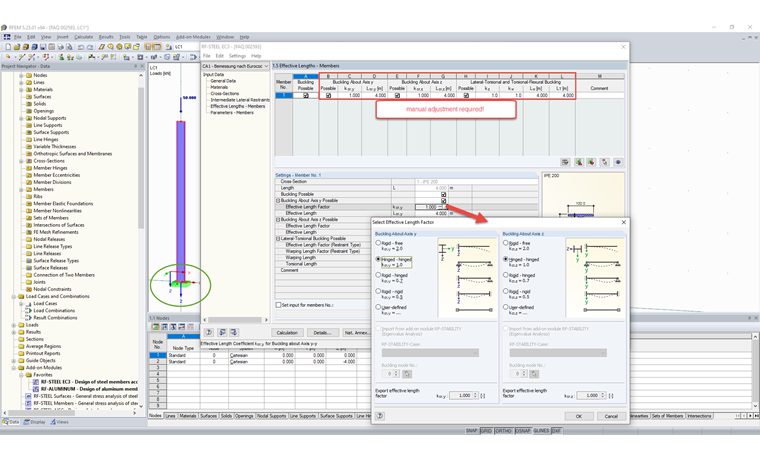

Wszystkie efektywne współczynniki długości są domyślnie ustawione na 1,0. Nie ma obliczeń współczynników opartych na modelu.Die Knicklängenbeiwerte müssen zur Bemessung manuell angepasst werden oder können aus den Zusatzmodulen RSKNICK bzw. RF-STABIL eingelesen werden.
Czy mają Państwo jakieś pytania?
