Коэффициенты расчетной длины для расчета алюминиевых и стальных конструкций
Мне интересно, определяются ли коэффициенты расчетной длины в дополнительных модулях для расчета алюминиевых и стальных конструкций автоматически на основе модели, или все-таки требуется ручное определение?
Ответ:

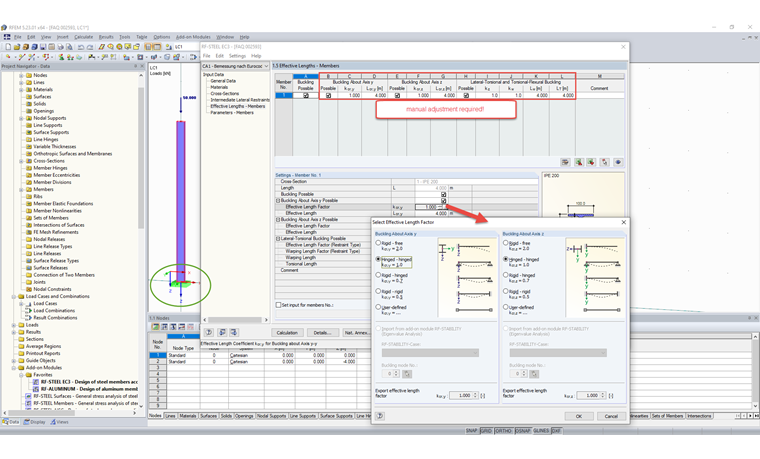

В программе по умолчанию у всех коэффициентов расчетной длины задано значение 1,0. Расчет коэффициентов на основе модели не осуществляется.Коэффициенты расчетной длины так нужно для отдельных расчетов отрегулировать вручную или импортировать из дополнительных модулей RSBUCK или RF‑STABILITY.
