Factores de longitud eficaz para el cálculo de aluminio y acero

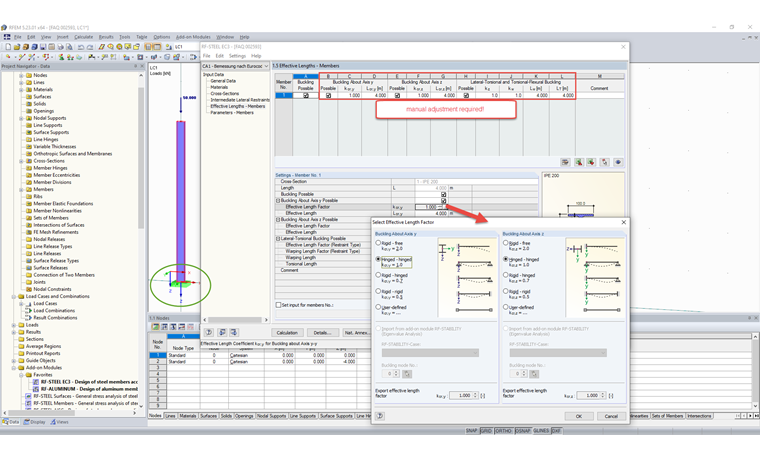

¿Los factores de longitud eficaz se determinan automáticamente desde un modelo en los módulos adicionales para el cálculo de aluminio y acero o debo realizar algún ajuste?
Respuesta:
Todos los factores de longitud eficaz están preestablecidos a 1,0 por defecto. No hay ningún cálculo de los factores basado en el modelo.Die Knicklängenbeiwerte müssen zur Bemessung manuell angepasst werden oder können aus den Zusatzmodulen RSKNICK bzw. RF-STABIL eingelesen werden.
