Este modelo demuestra el uso de un pilar de acero para ilustrar la importación y exportación de plantillas de cimentación en RF-/FUND Pro. Se muestran dimensiones precisas de la cimentación y la implementación de plantillas, con una visualización gráfica que destaca detalles constructivos exactos así como valores característicos. La aplicación facilita la comprensión de los complejos procesos de importación/exportación y proporciona información técnica fundamentada en el manejo de plantillas de cimentación.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |

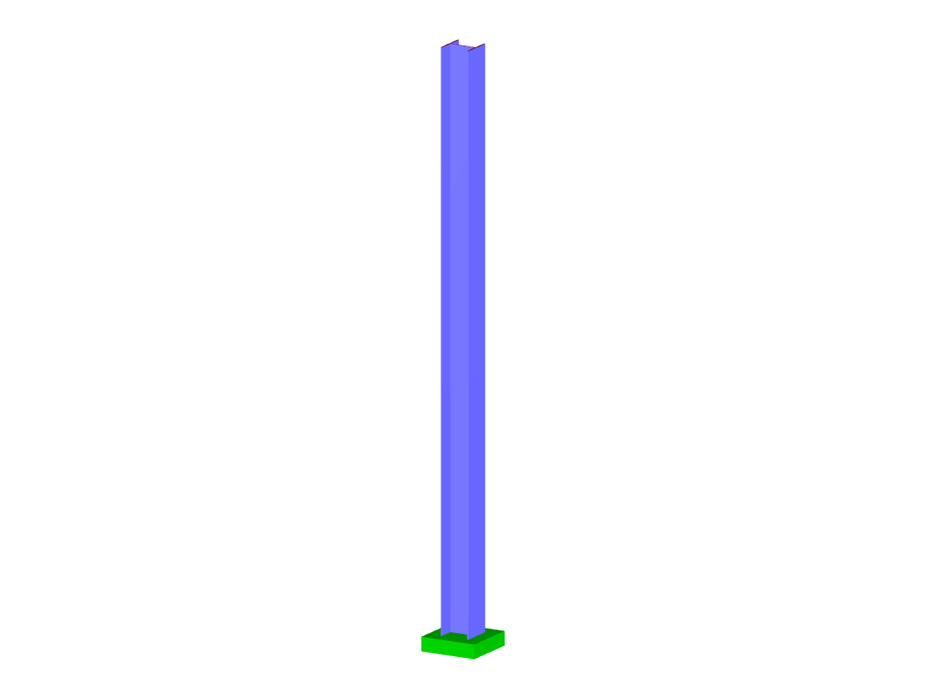

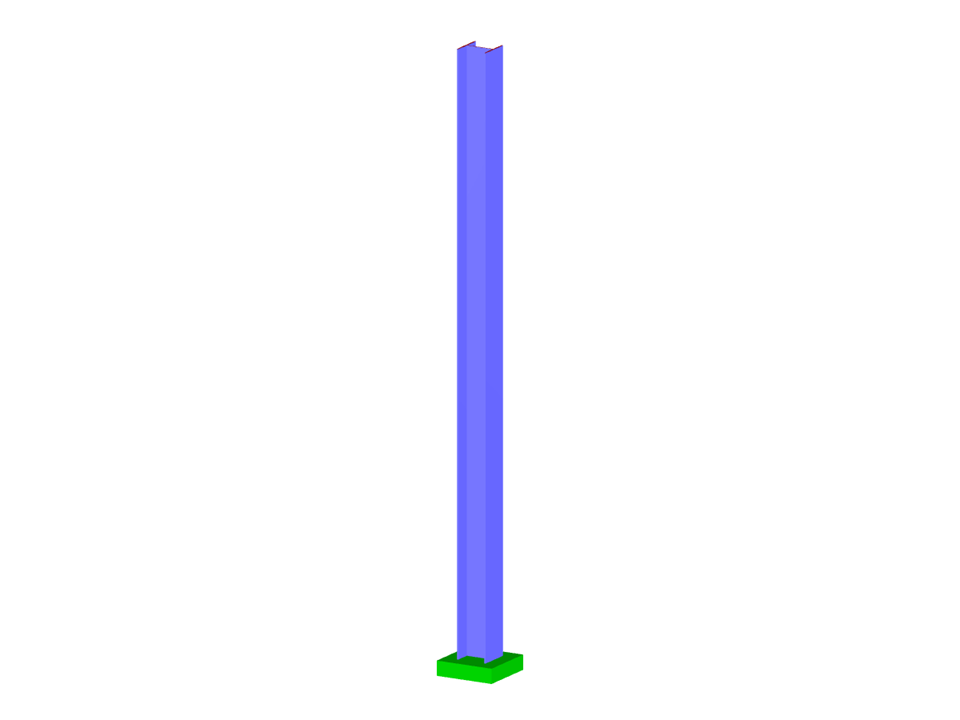

Pilar de acero y plantillas de cimentación
| Número de nudos | 2 |
| Número de líneas | 1 |
| Número de barras | 1 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 34 |
| Número de combinaciones de resultados | 4 |
| Peso completo | 0.202 t |
| Dimensiones (métricas) | 0,673 x 0,673 x 4,337 m |
| Dimensiones (imperiales) | 2.21 x 2.21 x 14.23 feet |
| Versión del programa | 5.23.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
