Fattori di lunghezza efficace per progetti in alluminio e acciaio
I fattori di lunghezza efficace sono determinati automaticamente da un modello nei moduli aggiuntivi per la progettazione in alluminio e acciaio o devo effettuare delle regolazioni?
Risposta:

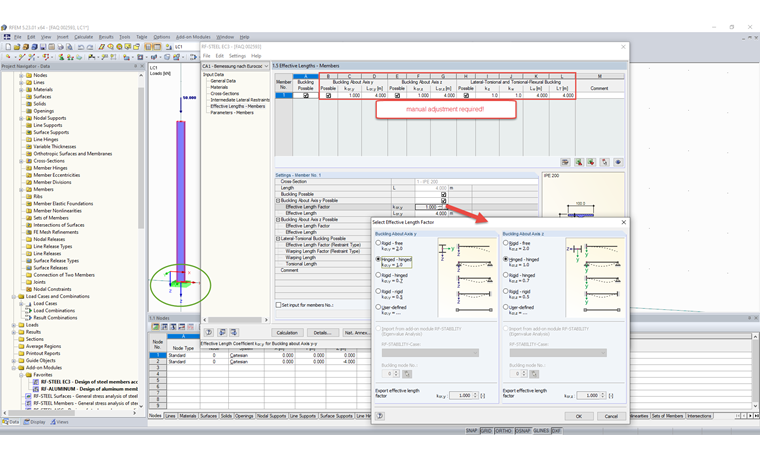

Tutti i coefficienti della lunghezza efficace sono preimpostati su 1,0 per impostazione predefinita. Non vi è alcun calcolo dei fattori basato sul modello.Die Knicklängenbeiwerte müssen zur Bemessung manuell angepasst werden oder können aus den Zusatzmodulen RSKNICK bzw. RF-STABIL eingelesen werden.
