Domyślne wyświetlanie sił wewnętrznych i odkształceń

Jak zdefiniować, które siły wewnętrzne i odkształcenia są domyślnie wyświetlane na wykresach wyników?

Odpowiedź:

Ustawienia w nawigatorze można zapisać osobno dla każdego obiektu (pręt, pręt ciągły, podpora liniowa, przekrój, przegub liniowy, zwolnienie liniowe). W tym celu należy wykonać następujące kroki:

Rufen Sie zunächst den Ergebnisverlauf des zu betrachtenden Objektes (Stab, Stabzug, Linienlager, Schnitt, Liniengelenk, Linienfreigabe) auf.
Selektieren Sie dann die gewünschten Schnittgrößen, Verformungen etc.
Klicken Sie abschließend mit der rechten Maustaste auf den Navigator und wählen Sie „Kontrollkästchen-Status speichern“ (Bild 1).

1 Zmiana domyślnych ustawień wykresów wyników

Diese Einstellung wird nun für alle Positionen angewendet. Mit „Kontrollkästchen-Status aktualisieren“ (der Befehl ist nun verfügbar) können Sie die Einstellungen wieder auf die Standardeinstellung zurücksetzen (Bild 2).

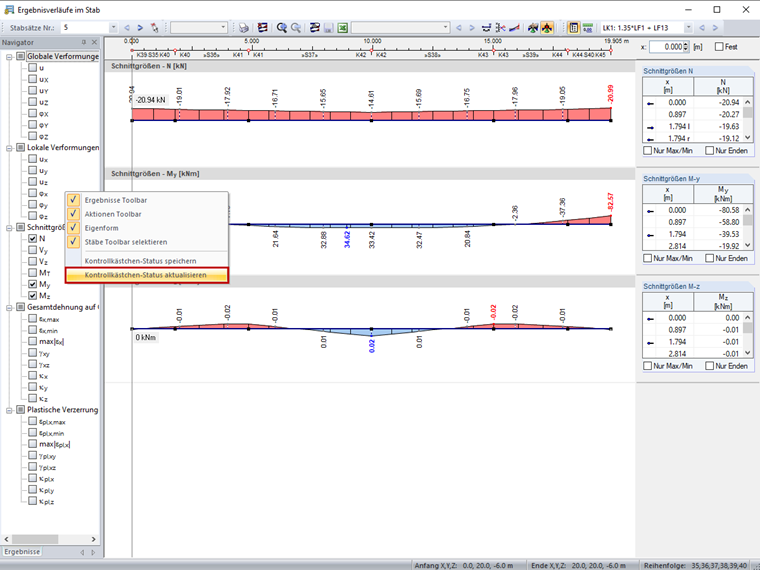

2 Przywracanie ustawień domyślnych

Im Video wird gezeigt, wie die Einstellungen für Stabzüge (Anzeige von M_y und M_z) und Stäbe (Anzeige von u, u_X, u_Y und u_Z) gesichert werden. Die Einstellungen für die Stäbe werden dann wieder auf die Standardeinstellung zurückgesetzt.

Autor

Pani von Bloh zapewnia naszym klientom wsparcie techniczne i jest odpowiedzialna za rozwój programu SHAPE‑THIN oraz konstrukcji stalowych i aluminiowych.

;
