Výchozí zobrazení vnitřních sil a deformací

Jak mohu definovat, které vnitřní síly a deformace se standardně zobrazí v průběhu výsledků?

Odpověď:

Nastavení v navigátoru lze uložit zvlášť pro každý objekt (prut, sled prutů, liniová podpora, řez, liniový kloub, liniové uvolnění). Postupujte prosím následovně:

Rufen Sie zunächst den Ergebnisverlauf des zu betrachtenden Objektes (Stab, Stabzug, Linienlager, Schnitt, Liniengelenk, Linienfreigabe) auf.
Selektieren Sie dann die gewünschten Schnittgrößen, Verformungen etc.

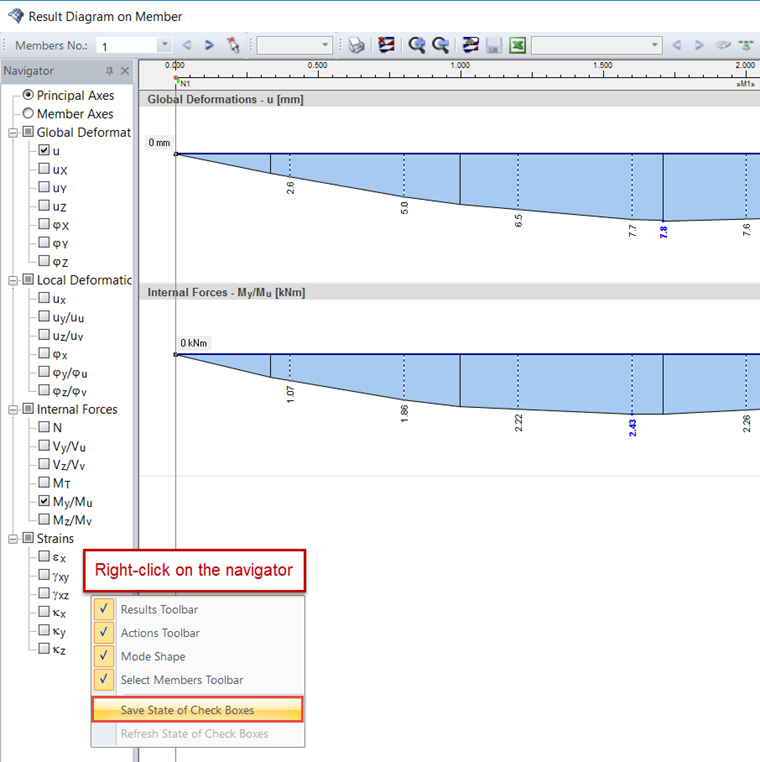

Klicken Sie abschließend mit der rechten Maustaste auf den Navigator und wählen Sie „Kontrollkästchen-Status speichern“ (Bild 1).

1 Změna standardního nastavení průběhu výsledků

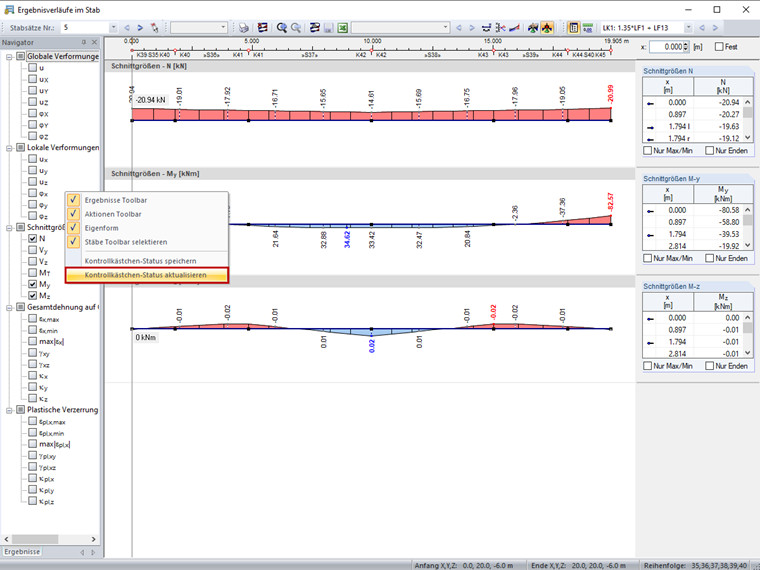

Diese Einstellung wird nun für alle Positionen angewendet. Mit „Kontrollkästchen-Status aktualisieren“ (der Befehl ist nun verfügbar) können Sie die Einstellungen wieder auf die Standardeinstellung zurücksetzen (Bild 2).

2 Obnovení výchozího nastavení

Im Video wird gezeigt, wie die Einstellungen für Stabzüge (Anzeige von M_y und M_z) und Stäbe (Anzeige von u, u_X, u_Y und u_Z) gesichert werden. Die Einstellungen für die Stäbe werden dann wieder auf die Standardeinstellung zurückgesetzt.
