Wprowadzanie czwartego węzła w płaszczyźnie wyznaczonej przez trzy węzły

W tym przykładzie tworzona jest powierzchnia płaska, składająca się z czterech węzłów zaimportowanych do RFEM. Pozornie znajdują się one na wspólnej płaszczyźnie, ale w rzeczywistości nie musi tak być. Przykładowym powodem może być błąd modelowania zawarty w piku wyjściowym, gdzie jeden z węzłów przesunięty jest o kilka milimetrów ponad/pod płaszczyznę pozostałych trzech. Podczas próby utworzenia powierzchni płaskiej pojawia się komunikat o błędzie: ""Błąd podczas definiowania powierzchni! Węzły nie znajdują się w jednej płaszczyźnie”.

Aby wszystkie cztery węzły znajdowały się w jednej płaszczyźnie, jeden węzeł musi zostać przesunięty o niewielką odległość w określonym kierunku.

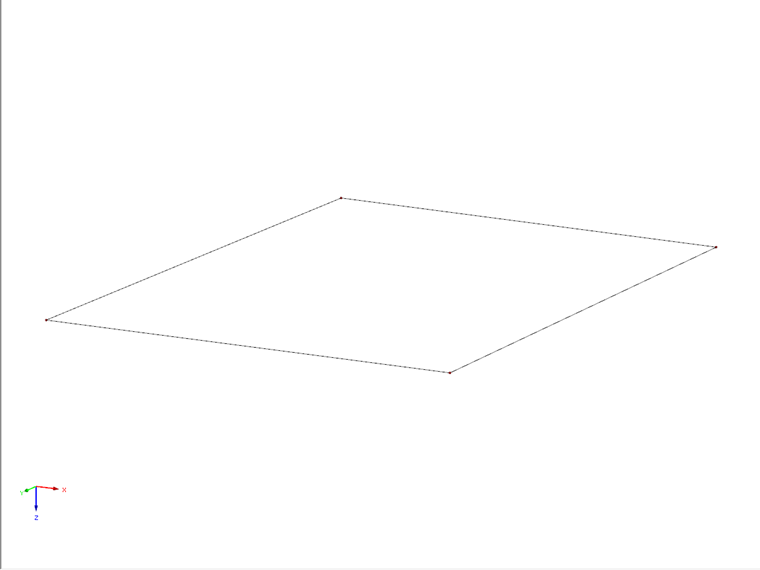

1 Cztery węzły nie w jednej płaszczyźnie

Skuteczne okazują się być następujące kroki:

Projektion der vier Knoten als Kopie in eine beliebige Ebene
Zeichnung von diagonalen Hilfslinien A und B

Die diagonale Hilfslinie A von Knoten 3 zu Knoten 2 liegt im Beispiel über der anderen Diagonalen B von Knoten 1 zu Knoten 4.

Zeichnung einer dreieckigen Hilfsfläche zwischen den Knoten 2, 3 und dem projizierten Knoten 7 (unter Knoten 3). Patrz rysunek 02.

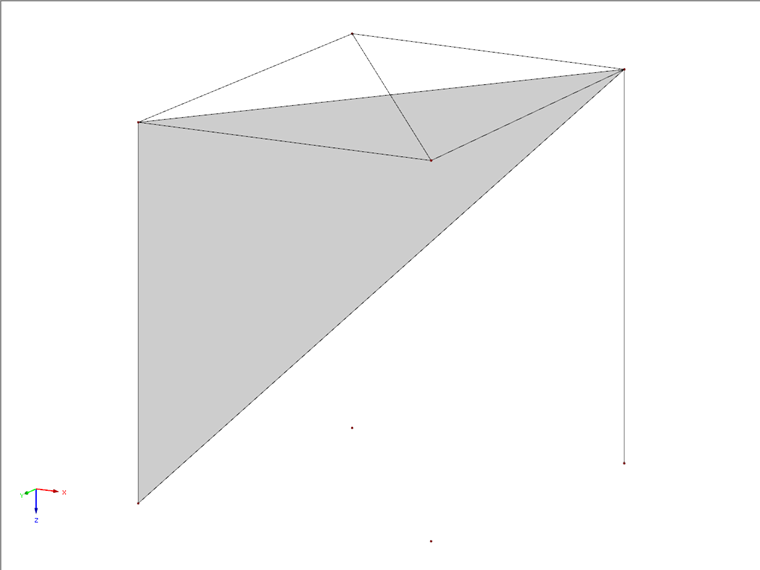

2 Obiekty pomocnicze

Pomocnicza przekątna B przecina teraz powierzchnię trójkątną. Nach Anwendung der Funktion "Linien/Stäbe verbinden" entsteht hier ein neuer Knoten Nr. 9.

Löschen der dreieckigen Hilfsfläche sowie der Hilfsdiagonalen A und der geteilten Hilfsdiagonalen B
Zeichnung einer neuen Linie von Knoten 3 zu Knoten 9
Verlängerung dieser Linie an ihrem Ende um ein Maß, das hoch genug ist, um die vertikale Hilfslinie Nr. 8 zu kreuzen
Anwendung der Funktion "Linien/Stäbe verbinden", sodass Knoten Nr. 10 knapp unter Knoten Nr. 2 auf der Hilfslinie Nr. 8 entsteht
Verschiebung von Knoten 2 auf Knoten 10, sodass beide zu Knoten 10 verschmelzen

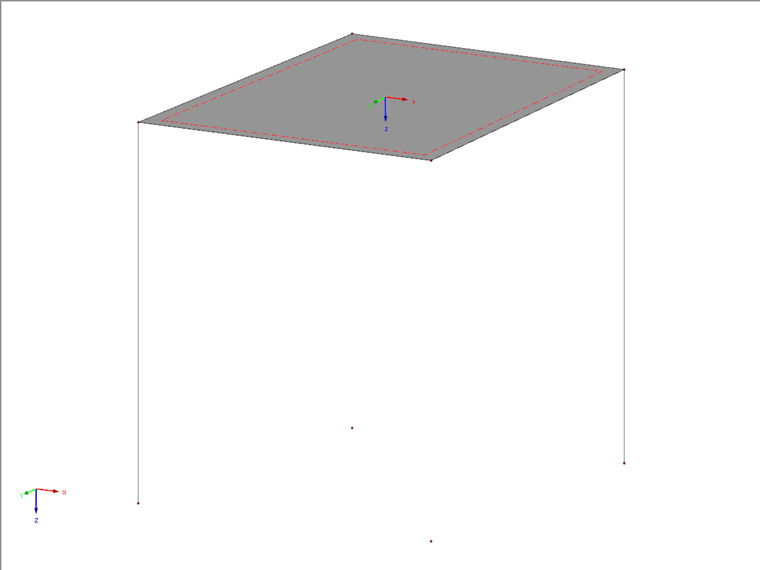

Knoten Nr. 10 ist nun der vierte Knoten innerhalb der gemeinsamen Ebene von Knoten Nr. 1, 3 und 4. Umożliwia to narysowanie płaskiej czworobocznej powierzchni. Siehe Bild 03.
