Mover un cuarto nudo en un plano definido por tres nudos

En este ejemplo se describe la definición de una superficie plana por cuatro nudos que se han importado y parecen estar en un plano común, pero en realidad no están exactamente en un plano debido a, por ejemplo, un error de modelado anterior de unos pocos milímetros. Al intentar crear una superficie plana, aparece el mensaje de error "¡Error en la definición de la superficie! Los nudos no se encuentran en un plano común".

Para tener los cuatro nudos en un plano, se debe mover un nudo una pequeña distancia en una determinada dirección.

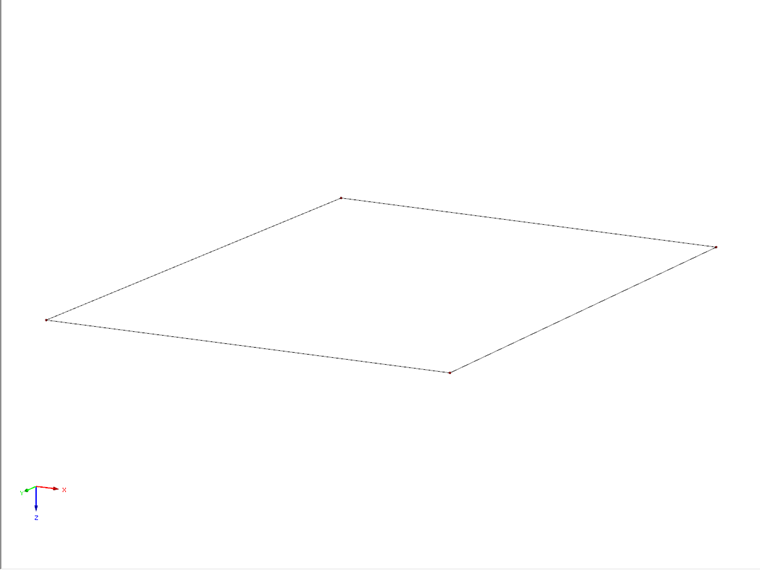

1 Cuatro nudos que no se encuentran en un plano

Los pasos siguientes han demostrado ser eficaces:

Proyecte los cuatro nudos como una copia en cualquier plano
Dibuje las líneas auxiliares diagonales A y B

En el ejemplo, la línea auxiliar A desde el nudo núm. 3 al nudo núm. 2 se encuentra por encima de la otra línea diagonal B desde el nudo núm. 1 al nudo núm. 4.

Dibuje una superficie auxiliar triangular entre los nudos 2, 3 y el nudo proyectado 7 (debajo del nudo 3). Ver imagen 02.

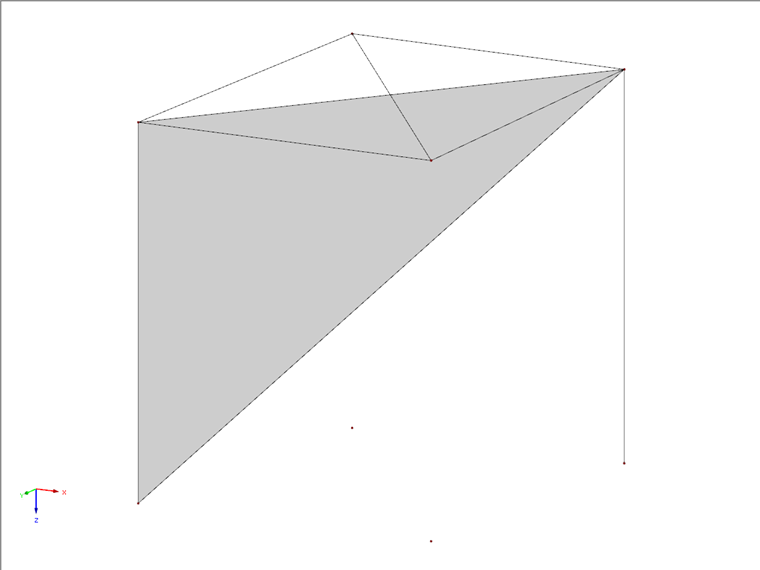

2 Objetos auxiliares

La diagonal auxiliar B ahora se interseca con la superficie triangular. Después de usar la función "Conectar líneas o barras", se crea aquí un nuevo nudo núm. 9.

Elimine la superficie auxiliar triangular, la diagonal auxiliar A y la diagonal auxiliar dividida B.
Dibuje una nueva línea desde el nudo 3 al nudo 9
Verlängerung dieser Linie an ihrem Ende um ein Maß, das hoch genug ist, um die vertikale Hilfslinie Nr. 8 zu kreuzen
Anwendung der Funktion "Linien/Stäbe verbinden", sodass Knoten Nr. 10 knapp unter Knoten Nr. 2 auf der Hilfslinie Nr. 8 entsteht
Mueva el nudo núm. 2 al nudo 10 para que ambos se fusionen con el nudo 10.

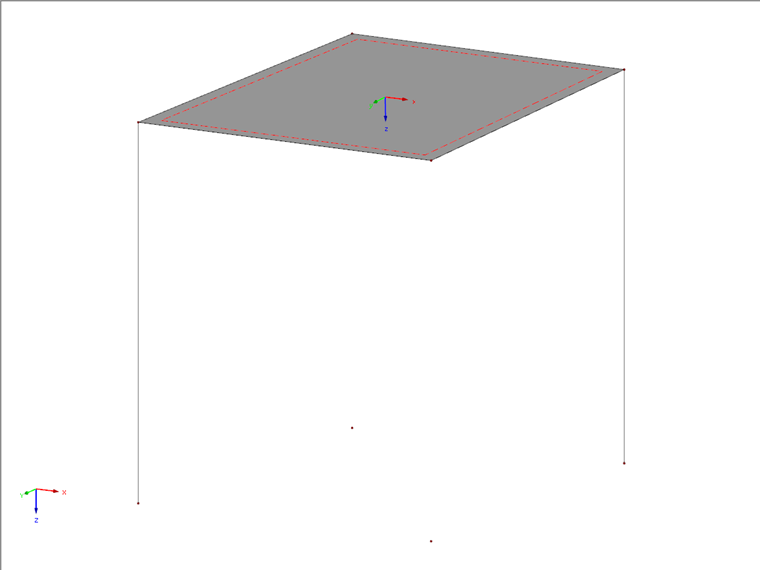

Knoten Nr. 10 ist nun der vierte Knoten innerhalb der gemeinsamen Ebene von Knoten Nr. 1, 3 und 4. Con este procedimiento se permite dibujar una superficie cuadrilátera plana. Ver figura 03.
