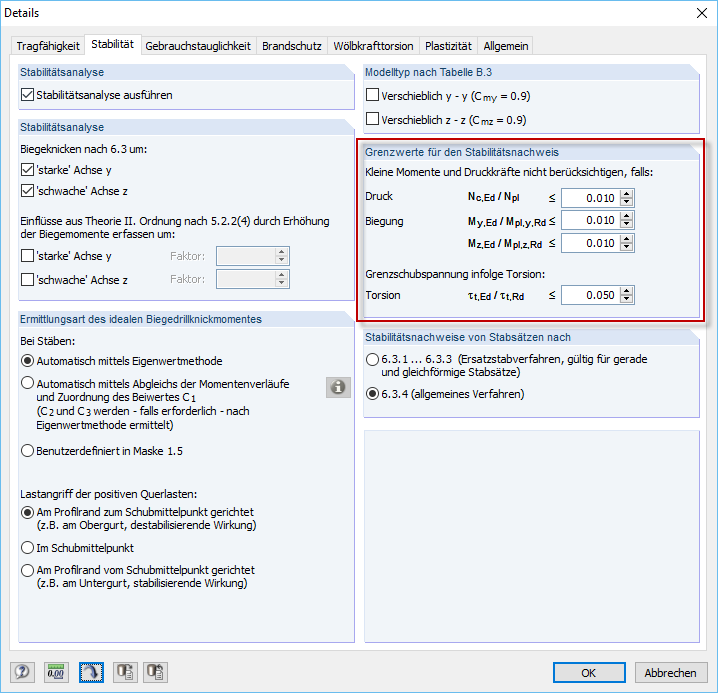

Opcje filtrowania powinny być stosowane w celu umożliwienia obliczeń w przypadku problemów obliczeniowych wynikających z nieuregulowanej analizy stateczności niektórych przekrojów i sytuacji obciążeniowych oraz aby pominąć problematyczne siły wewnętrzne poprzez zastosowanie dowolnie definiowanych wartości granicznych. Wartości graniczne można zdefiniować niezależnie od ustawień domyślnych w oknie dialogowym pokazanym na rysunku 01.
Zastosowanie i przykład

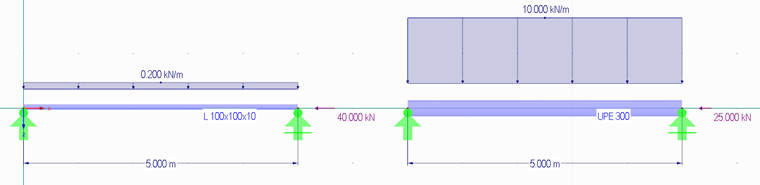

Poniżej przedstawiono dwa proste przykłady wyjaśniające zastosowanie. Istnieją dwie belki jednoprzęsłowe, o długości pięciu metrów każda. Oba są wykonane ze stali konstrukcyjnej S235. Lewa belka to kątownik L 100 × 100 × 10, prawa strona to ceownik UPE 300. Obciążenie pokazano na rysunku 02.

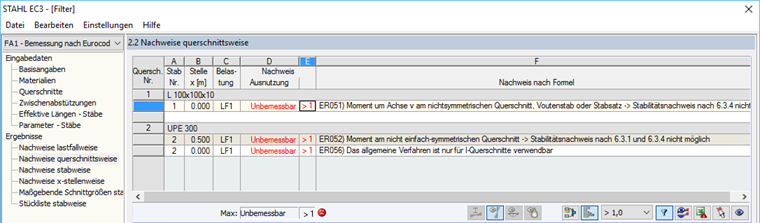

W przypadku próby przeprowadzenia obliczeń bezpośrednio w module RF-/STEEL EC3, przy użyciu załącznika krajowego [2] do Eurokodu 3, obie belki są uznawane za nieobliczalne.
Zarówno w przypadku przekroju L, jak i ceownika nie jest możliwa interakcja zgodnie z normą EN 1993 6.3.3 [1], ponieważ przekroje muszą być podwójnie symetryczne. Podobnie nie jest możliwe przeprowadzenie obliczeń zgodnie z 6.3.4 normy EN 1993, ponieważ dozwolone są tylko dwuteowniki. W module RF-/STEEL Warping Torsion możliwe byłoby przeprowadzenie obliczeń według teorii drugiego rzędu. Jednak w tym przykładzie należy pominąć mały moment zginający na przekroju L i małą osiową siłę ściskającą działającą na ceownik.
W tym przypadku problem polega na tym, że poprzez pominięcie siły osiowej działającej na ceownik, na przykład przy wartości granicznej 10%, siła osiowa na ceowniku zostałaby pominięta, co należy zastosować w przypadku ceownika, obliczenia wyboczenia. Moment zginający działający na ceownik można również pominąć w odwrotnym kierunku, poprzez pominięcie momentu zginającego na ceowniku. W tym przykładzie prawidłową procedurą jest utworzenie dwóch przypadków modułów i zwymiarowanie prętów osobno.
W module RF-/STEEL EC3 uwzględniane są dwa przypadki:
- Wymiarowanie przekroju L z pominięciem momentu zginającego
- Obliczenia przekroju ceowego z pominięciem siły osiowej

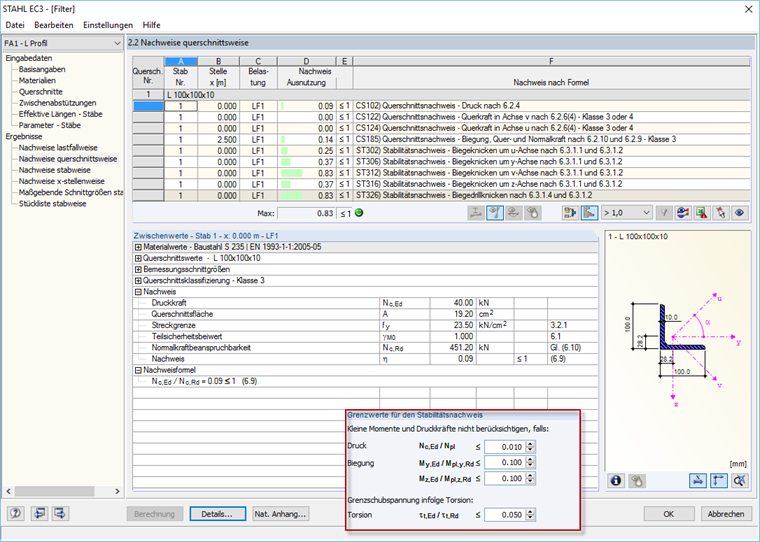

W przypadku 1 wartości graniczne dla pominięcia momentu zwiększają się do 0,100. Obliczenia wyboczenia są teraz przeprowadzane.

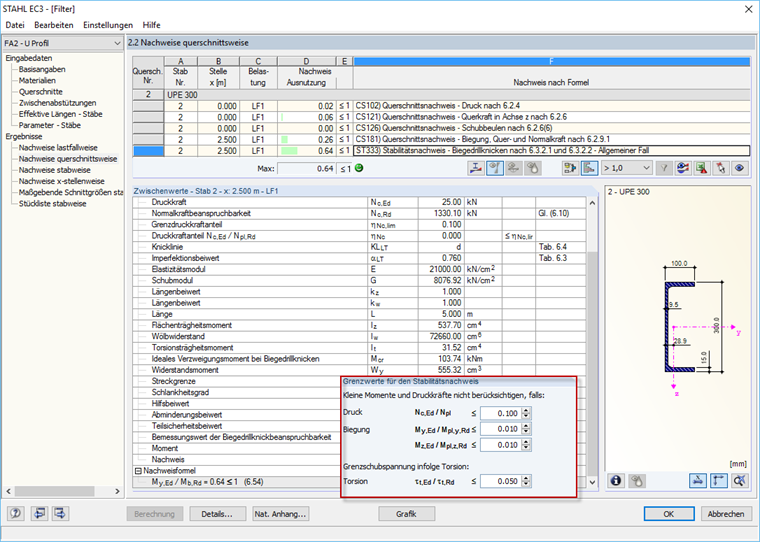

W przypadku 2 wartości graniczne dla pominięcia siły osiowej zwiększono do 0,100. Obliczenia zwichrzenia zostały wykonane.
Odniesienia
[1] Eurokod 3: Design of Steel Structures - Part 1-1: General Rules and Rules for Buildings; EN 1993-1-1:2010-12
[2] Załącznik krajowy - Parametry określone na poziomie krajowym - Eurokod 3: Design of Steel Structures - Part 1-1: General Rules and Rules for Buildings; DIN EN 1993-1-1/NA:2015-08
