Optymalizacja termiczna Musée d'Orsay

Prezentacja projektu i propozycje wdrożeń

W szczególności badanie obejmowało:

• Diagnostykę wszystkich obwiedni budynku (fasada, świetliki, dachy).
• Sugestie dotyczące nowych efektywnych systemów konstrukcyjnych obwiedni w ścisłym związku z układami konstrukcyjnymi, które również musiały zostać przeanalizowane.

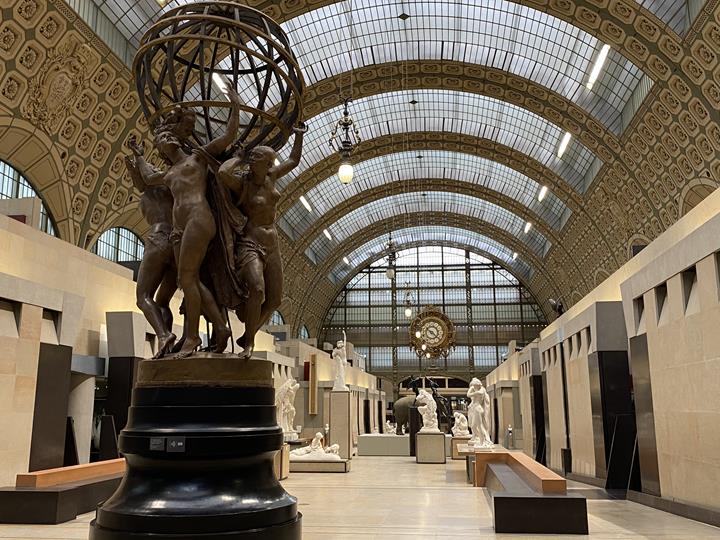

Świetlik w nawie głównej muzeum składa się z dwóch przeszklonych powłok oddzielonych przestrzenią o wysokości od 4 do 5 metrów.

W szczególności NeMo-K zaproponowało całkowity remont szklanego dachu, w tym wymianę jego zewnętrznej powłoki na nową stolarkę ze stopu aluminium i przeszklenia o niskim współczynniku nasłonecznienia, zgodnie z ostatnimi znanymi modyfikacjami tej konstrukcji, które miały miejsce w 1987 roku pod koniec prac nad przekształceniem stacji Orsay (z 1900 roku) w XIX-wieczne muzeum.

Przestrzeń tego szklanego dachu podlega znacznemu efektowi cieplarnianemu pod wpływem promieniowania słonecznego padającego latem na ten budynek, którego oś podłużna jest zorientowana na osi wschód-zachód, odsłaniając całą południową połać, która nie jest zakryta przed słońcem.

Firma NeMo-K zaproponowała zbadanie potencjału naturalnej wentylacji tego pomieszczenia, w szczególności poprzez przetestowanie różnych rozmieszczeń otworów po nawietrznej i zawietrznej stronie poszycia zewnętrznego.

Analiza statyczno-wytrzymałościowa

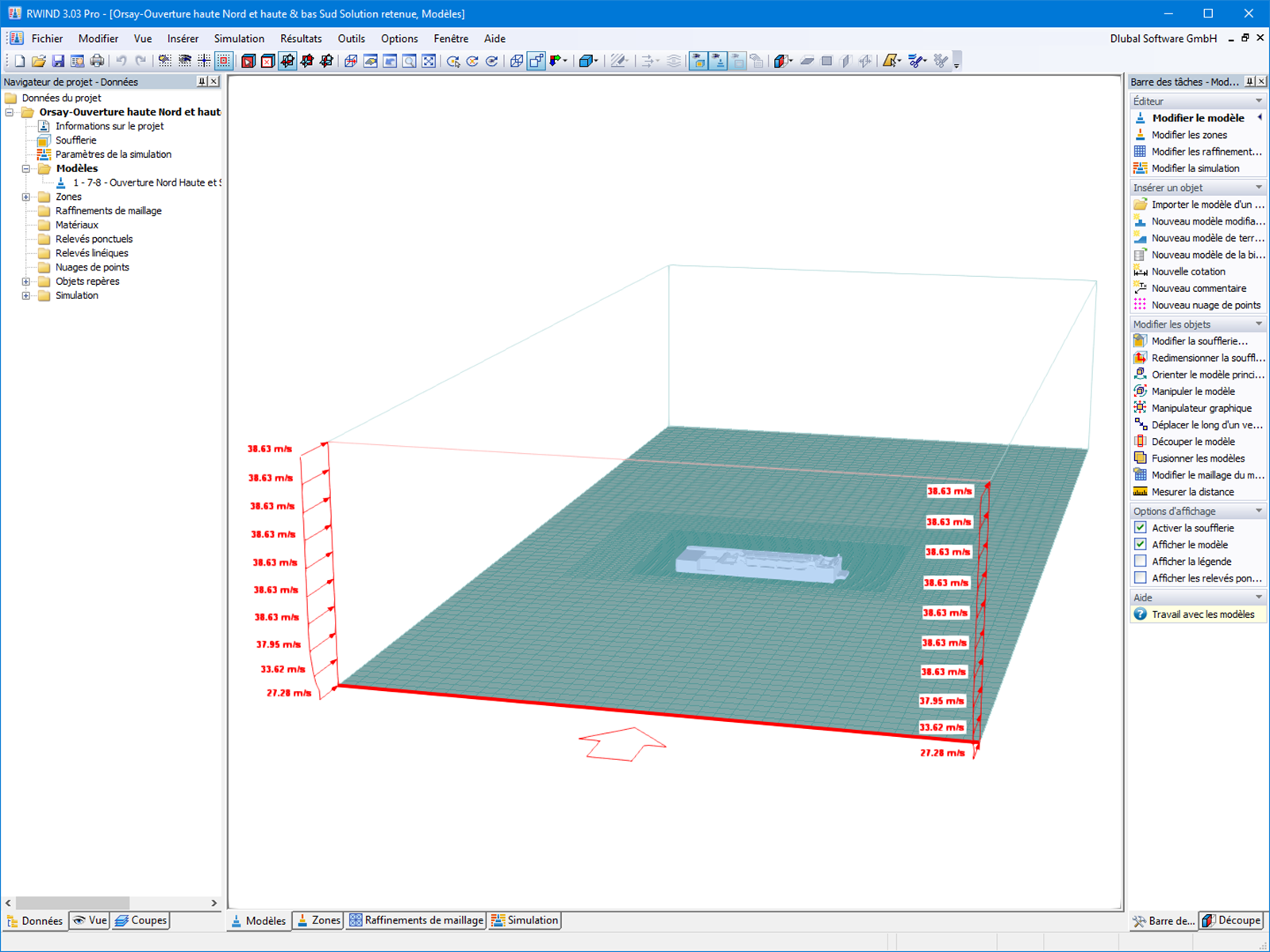

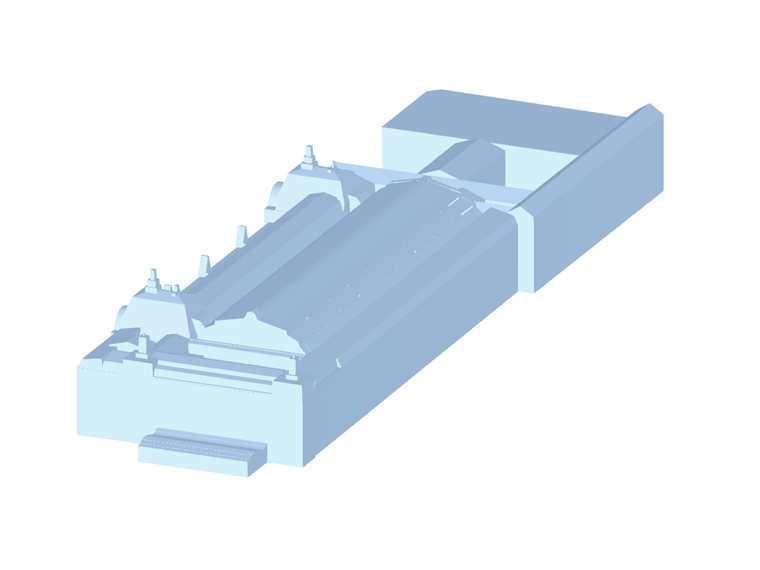

Na potrzeby badań nad wentylacją, NeMo-K wykonał modelowanie głównych brył budynku w Rhino3D, a następnie zaimportował tę geometrię do RWIND.

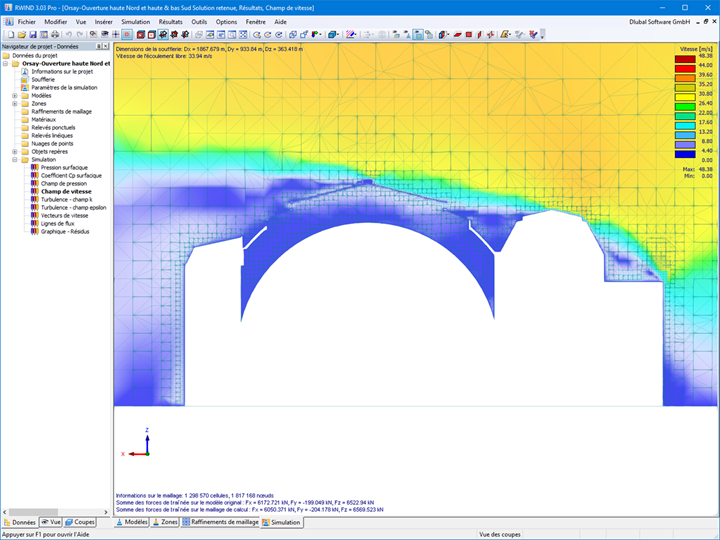

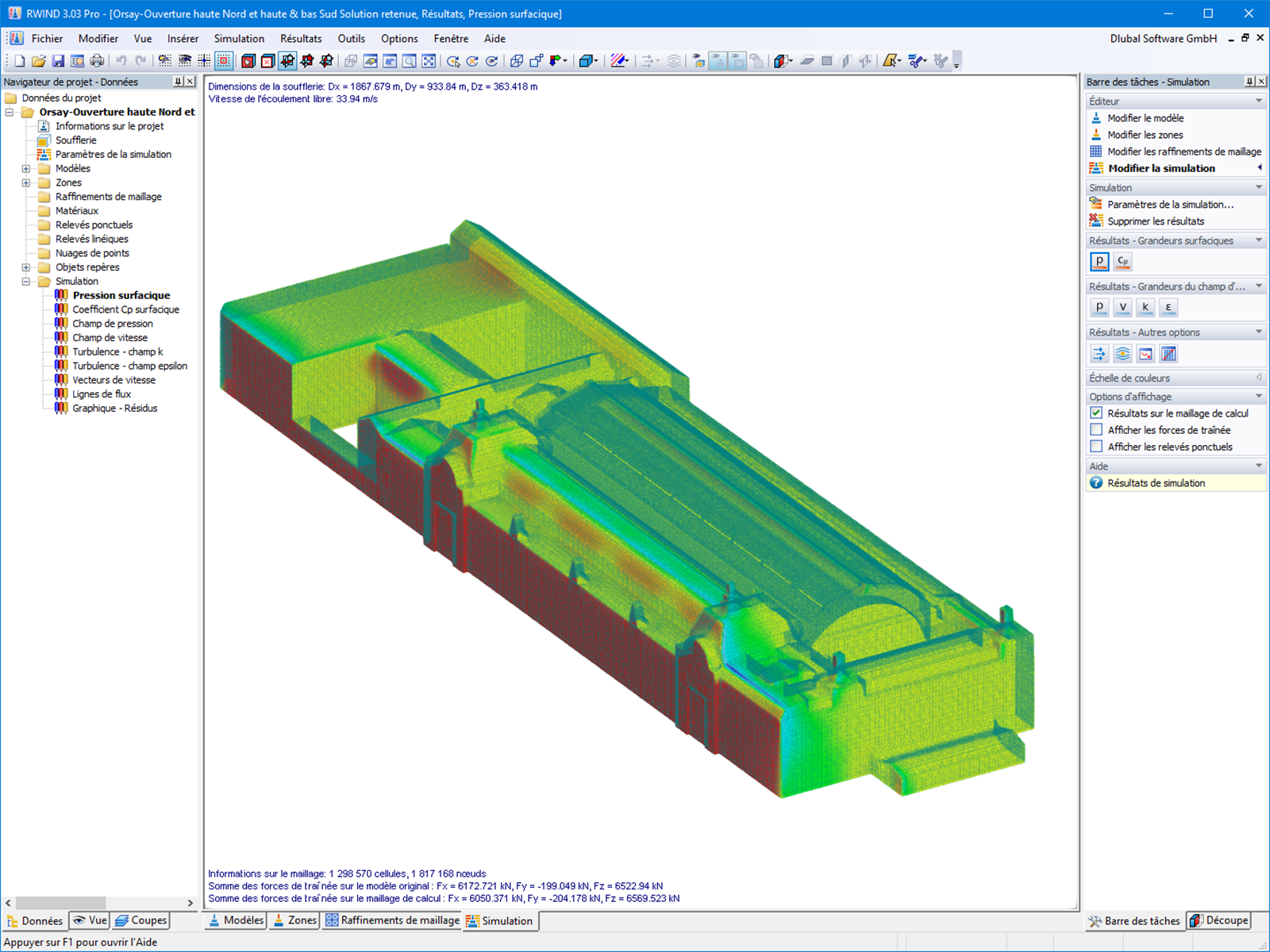

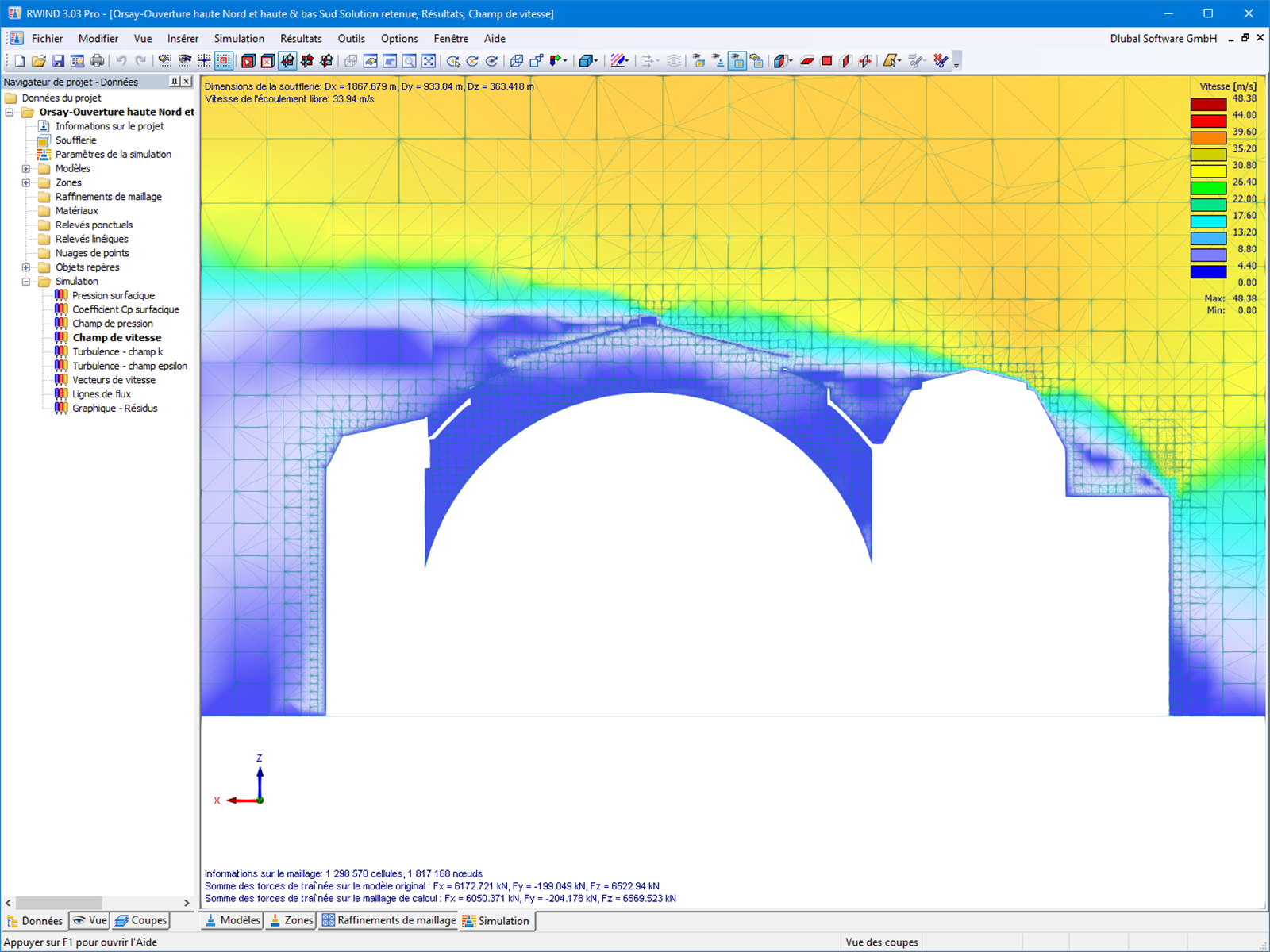

Kolejne obliczenia umożliwiły określenie optymalnych lokalizacji otworów wymaganych do naturalnej wentylacji, dla kierunków wiatru, które są głównie północne.

Obliczenia pozwoliły także zdefiniować obciążenia wiatrem namiotu wejściowego do muzeum, znajdującego się na dziedzińcu Bellechasse u podnóża dużej zachodniej fasady, która jest obecnie całkowicie odnowiona przez ten sam zespół zarządzający projektem. Obliczenia konstrukcyjne przeprowadzono w programie RFEM 6. To ostatnie będzie tematem najbliższej prezentacji.
