Ottimizzazione della ventilazione termica e naturale al Musée d'Orsay, Francia

Il Musée d'Orsay di Parigi ha incaricato un consorzio guidato da Marie-Suzanne de Ponthaud, Chief Architect of Historic Monuments in France, con lo studio di ingegneria NEMO-K (strutture e coperture), per realizzare un progetto per migliorare il comportamento termico delle strutture dell'involucro dell'edificio.
Modello 005510 | Analisi termica e ventilazione naturale del Museo d'Orsay, Francia
32x
Ottimizzazione termica del Museo d’Orsay

Presentazione del progetto e proposte di implementazione

In particolare, lo studio ha incluso:

  • Diagnosi di tutte le strutture dell'involucro (facciate, lucernari, coperture)
  • Anche le proposte per nuovi sistemi di inviluppo ad alte prestazioni, in stretta relazione con le strutture, hanno dovuto essere analizzate.

La copertura in vetro che copre la navata principale dell'edificio del museo è costituita da due superfici di vetro separate da una volta di vetro ad un'altezza compresa tra 4 e 5 m.

In particolare, NEMO-K ha proposto la ristrutturazione completa del lucernario, compresa la sostituzione dei vetri esterni con nuovi telai in alluminio e vetri solari a basso coefficiente, in conformità con l'ultimo restauro noto del 1987, quando la stazione di Orsay (risalente al 1900) venne trasformato in un museo del XIX secolo.

La struttura della copertura in vetro è esposta a un effetto serra significativo a causa degli effetti della radiazione solare incidente su questo edificio in estate, con l'asse longitudinale orientato all'incirca su un asse est-ovest, che espone un lato completamente esposto a sud senza alcuna ombra.

NEMO-K ha proposto di analizzare il potenziale di ventilazione naturale di questa struttura, in particolare testando diverse posizioni delle aperture sui lati sopravento e sottovento dello strato esterno della copertura.

Analisi strutturale

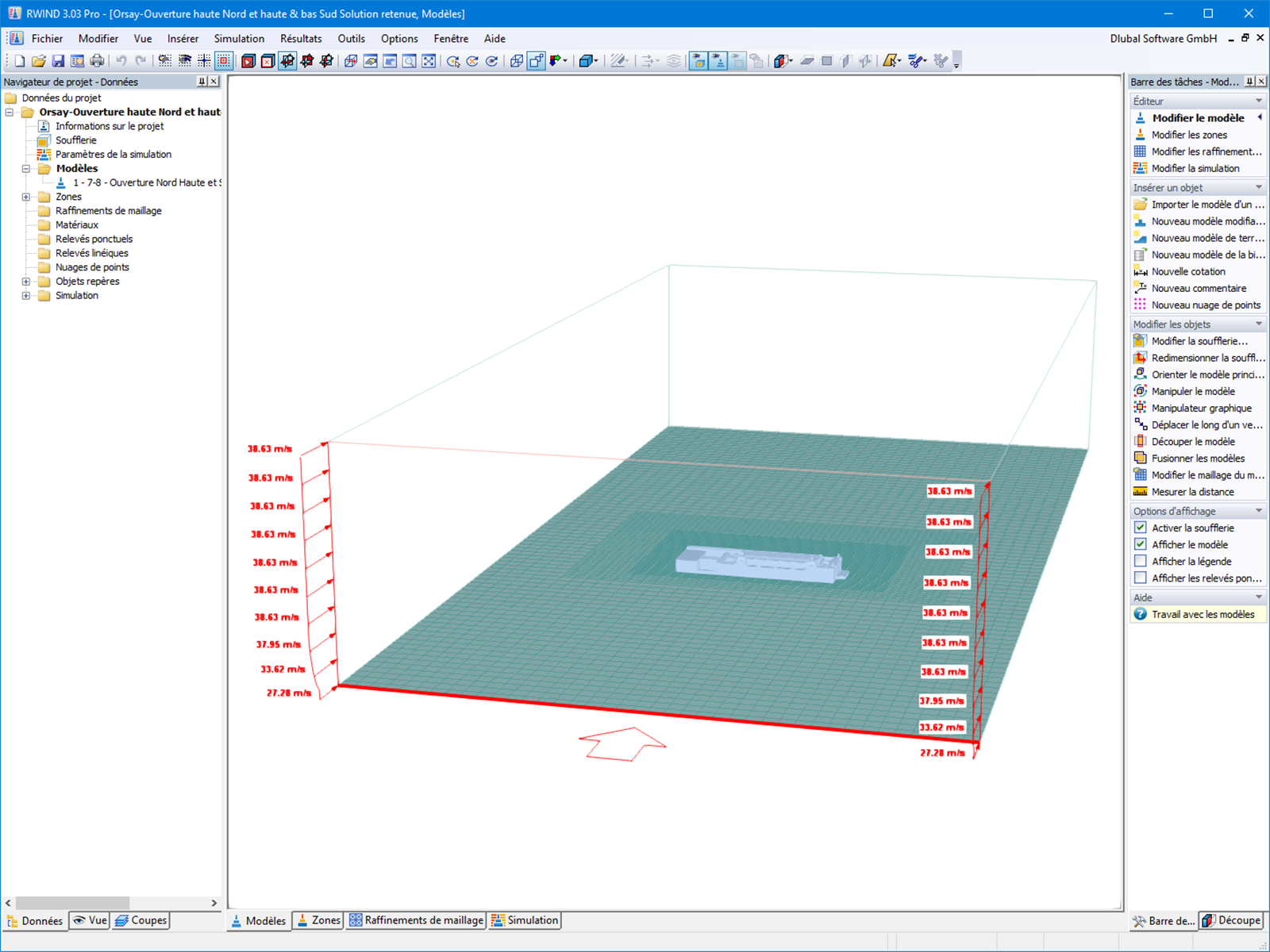

Per l'analisi della ventilazione naturale, NEMO-K ha modellato i principali sistemi strutturali dell'edificio in Rhino3D, quindi ha importato la geometria in RWIND.

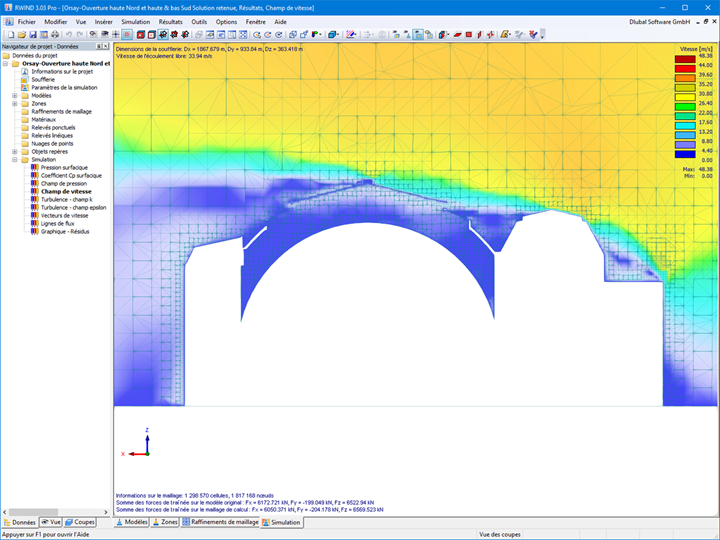

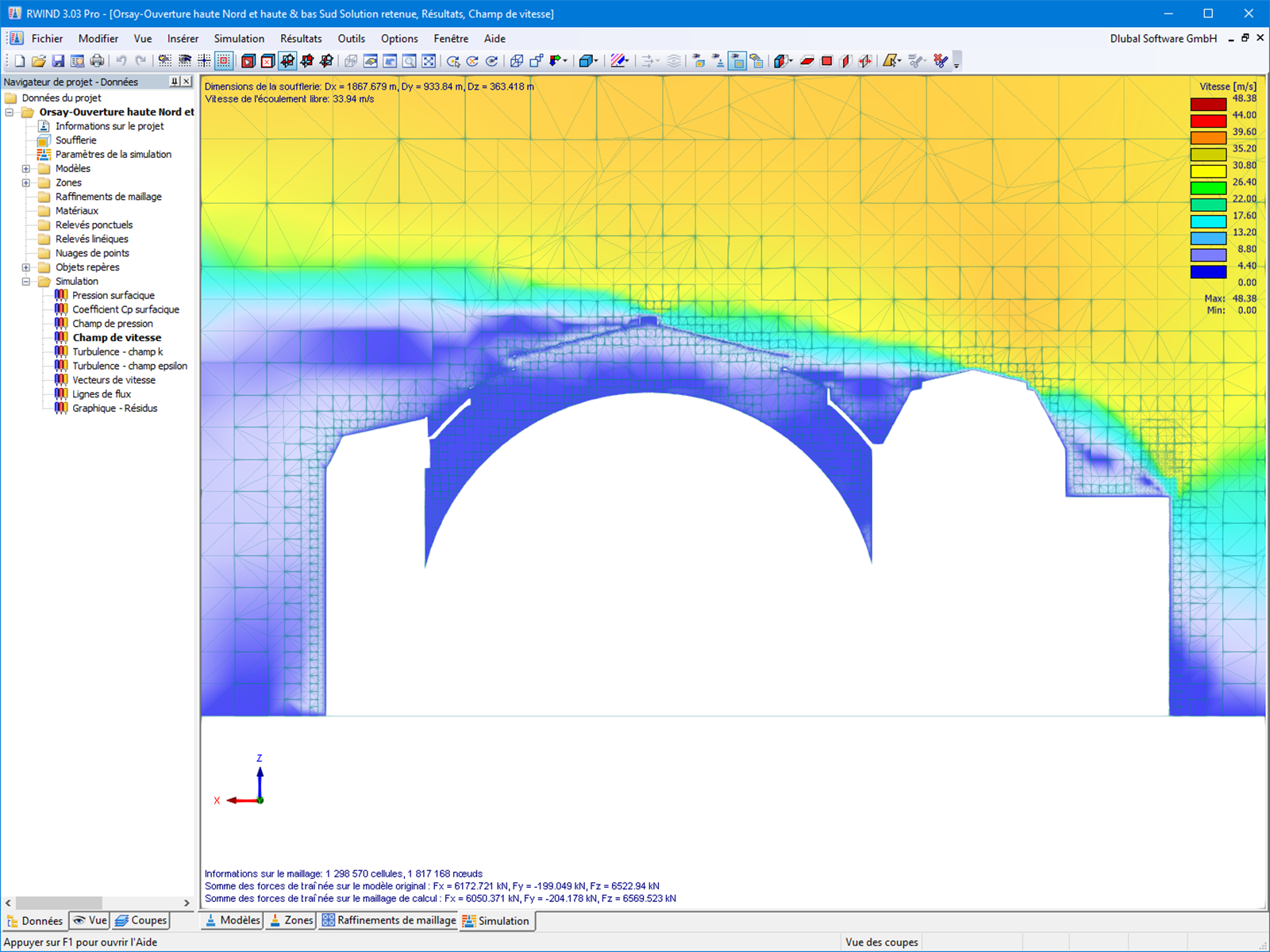

Successivamente sono state eseguite simulazioni per determinare le posizioni ottimali delle aperture necessarie per la ventilazione naturale e per le direzioni del vento, che erano prevalentemente orientate a nord.

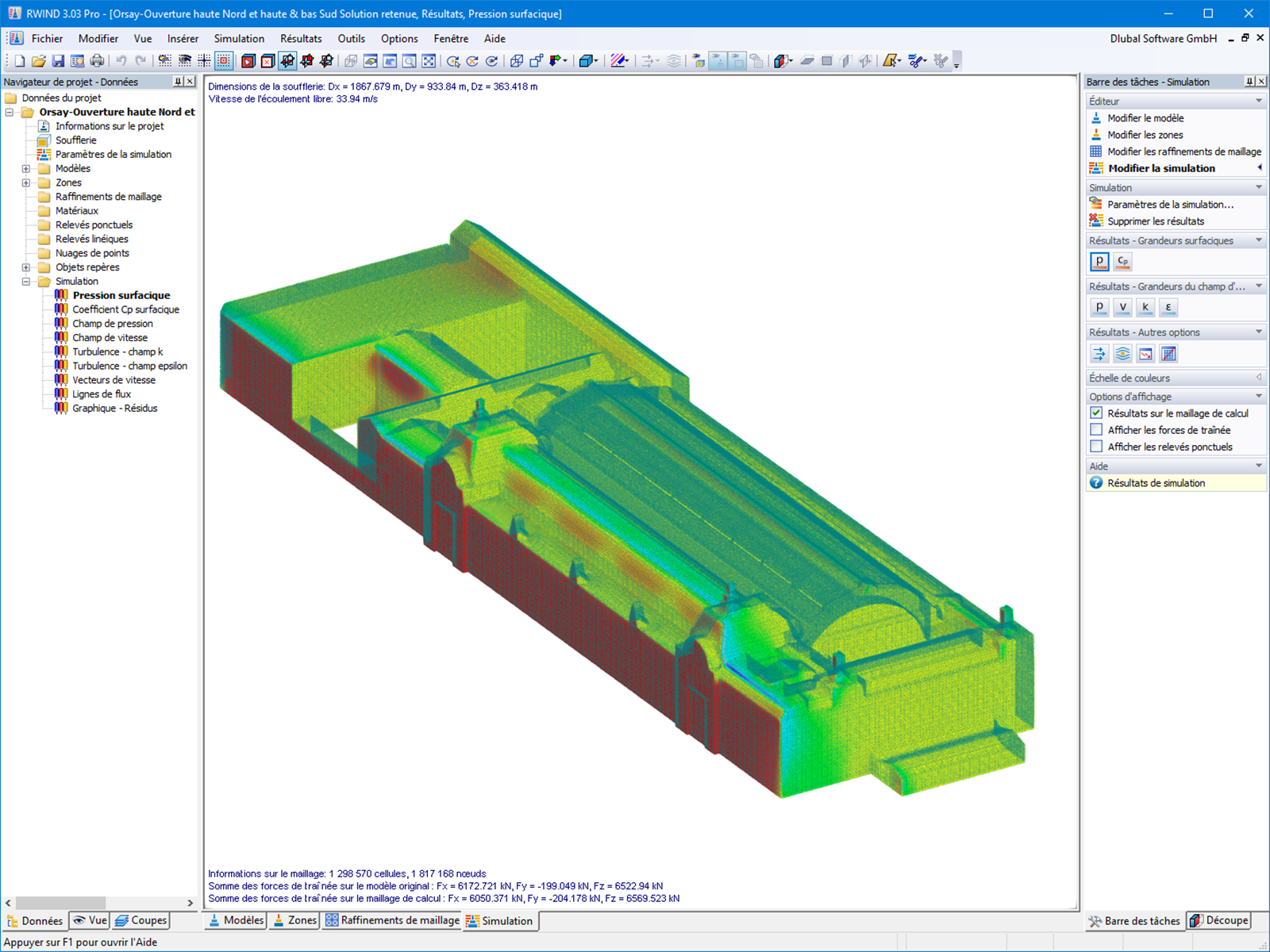

Il progetto ha portato anche alla definizione dei carichi del vento sulla pensilina d'ingresso del museo, situata sulla piazza Bellechasse ai piedi della grande facciata occidentale, che è attualmente allo studio per la ristrutturazione totale dallo stesso team di direzione lavori. Le verifiche strutturali sono state eseguite utilizzando RFEM 6. Quest'ultimo sarà oggetto di una futura presentazione.
