Тепловая оптимизация музея Орсе

Презентация проекта и предложения по его реализации

В данное исследование были, в частности, включены:

• Диагностика всех ограждающих конструкций здания (фасад, зенитные фонари, кровля).
• предложения по новым эффективным системам конструкции оболочки в тесной связи с конструктивными системами, которые также подлежали анализу.

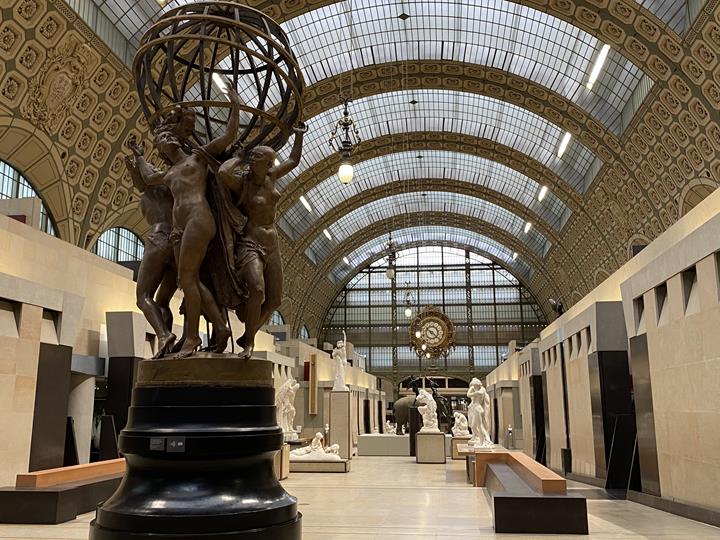

Конструкция зенитного фонаря, покрывающего главный неф музея, состоит из двух стеклянных оболочек, которые разделены пространством высотой от 4 до 5 м.

В частности, компания NeMo-K предложила полный расчет конструкции зенитного фонаря, с учетом замены внешней обшивки новой столяркой из алюминиевого сплава и остеклением с низким коэффициентом солнца, в соответствии с последними известными изменениями, принятыми в 1987 году, после реконструкции архитектурного проекта «Орсон» станция (1900) в музей 19-го века,

Пленум этого фонаря подвергается значительному парниковому эффекту под действием солнечной радиации, падающей на это здание летом, продольная ось которой приблизительно ориентирована на ось восток-запад, обнажая весь склон на юг без тени. находится на нем.

Компания NeMo-K предложила изучить потенциал естественной вентиляции данной камеры сгорания, в частности, путем проверки различных положений отверстий на наветренной и подветренной сторонах внешней обшивки.

Статический расчёт

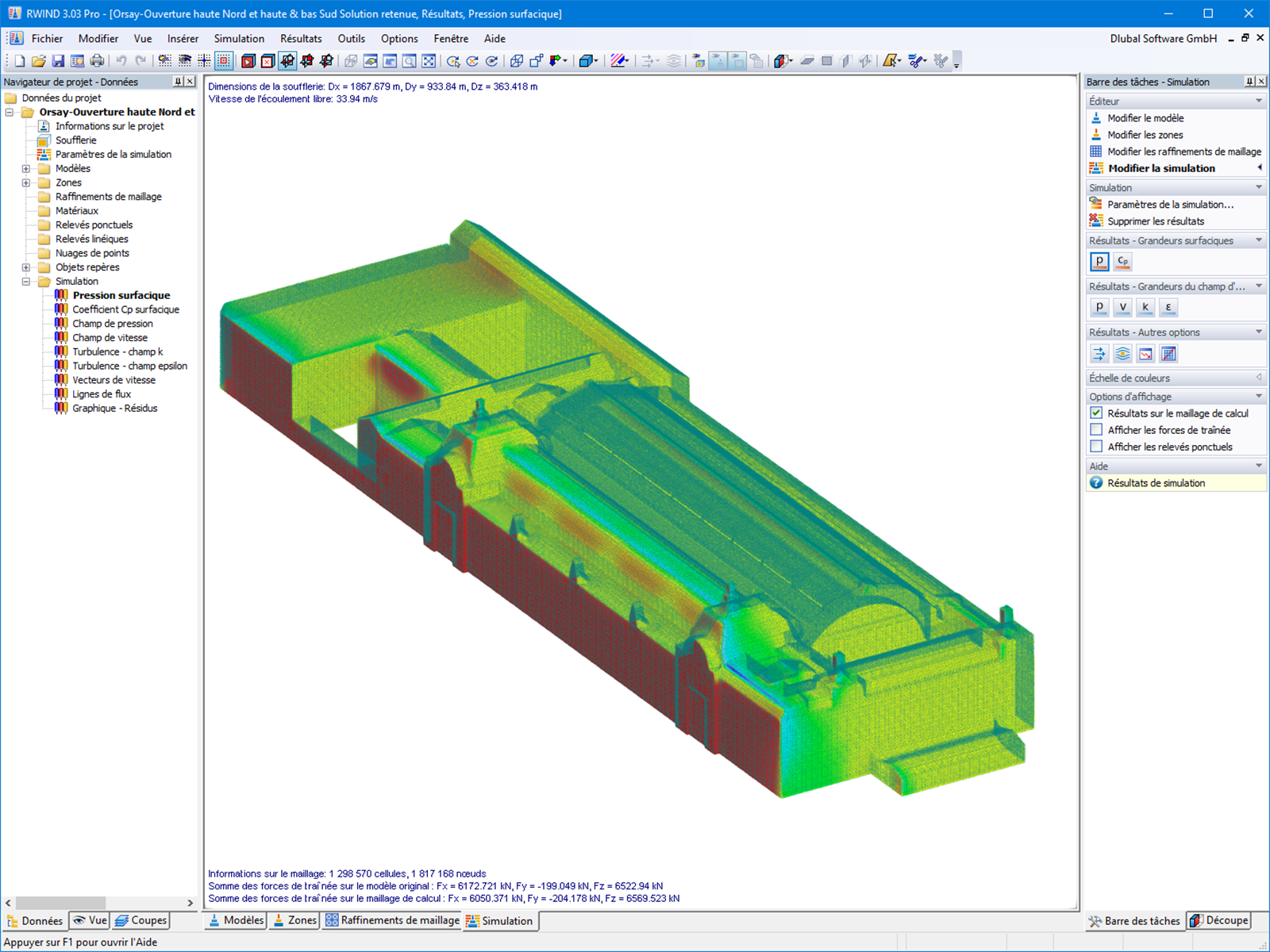

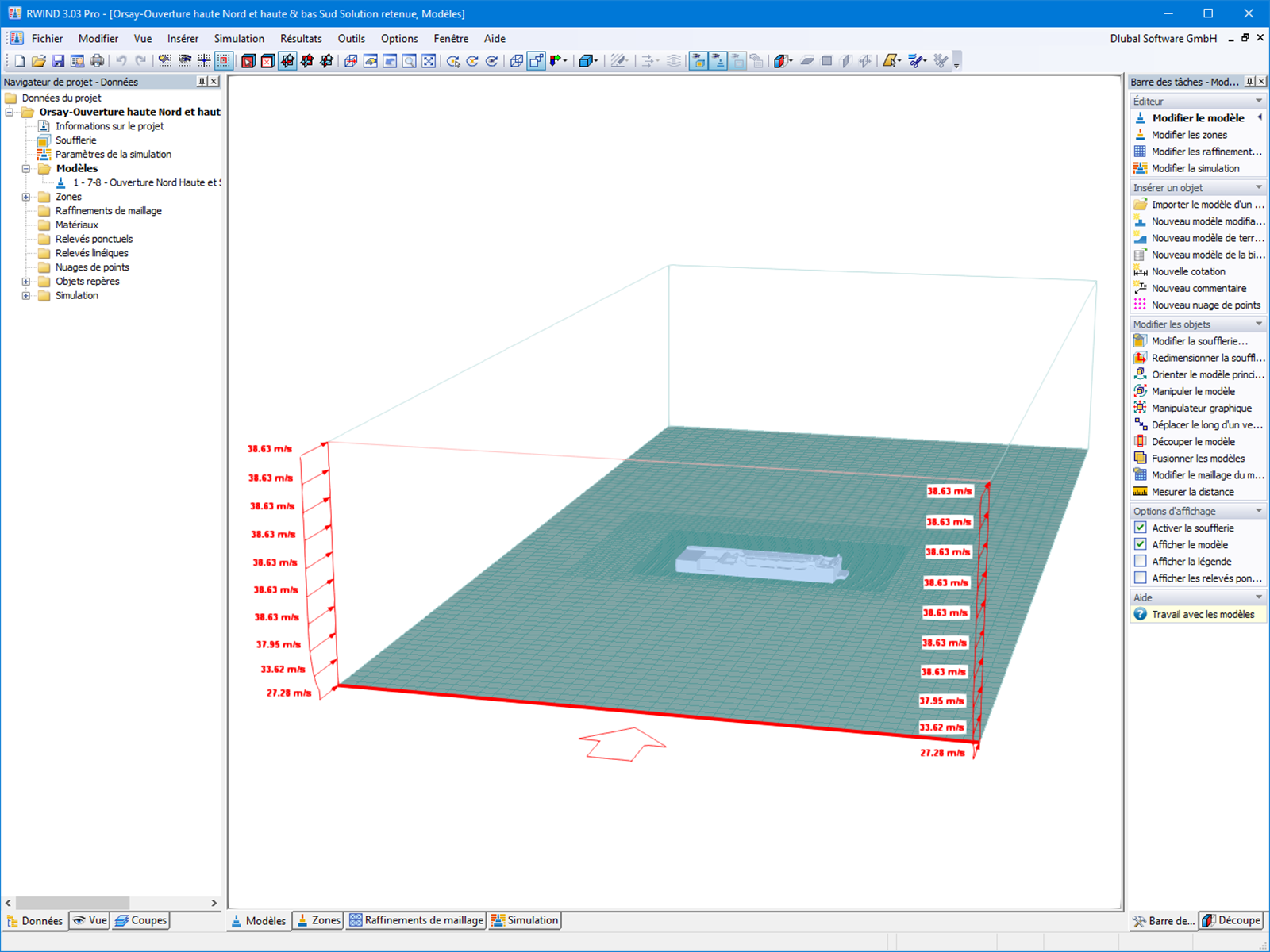

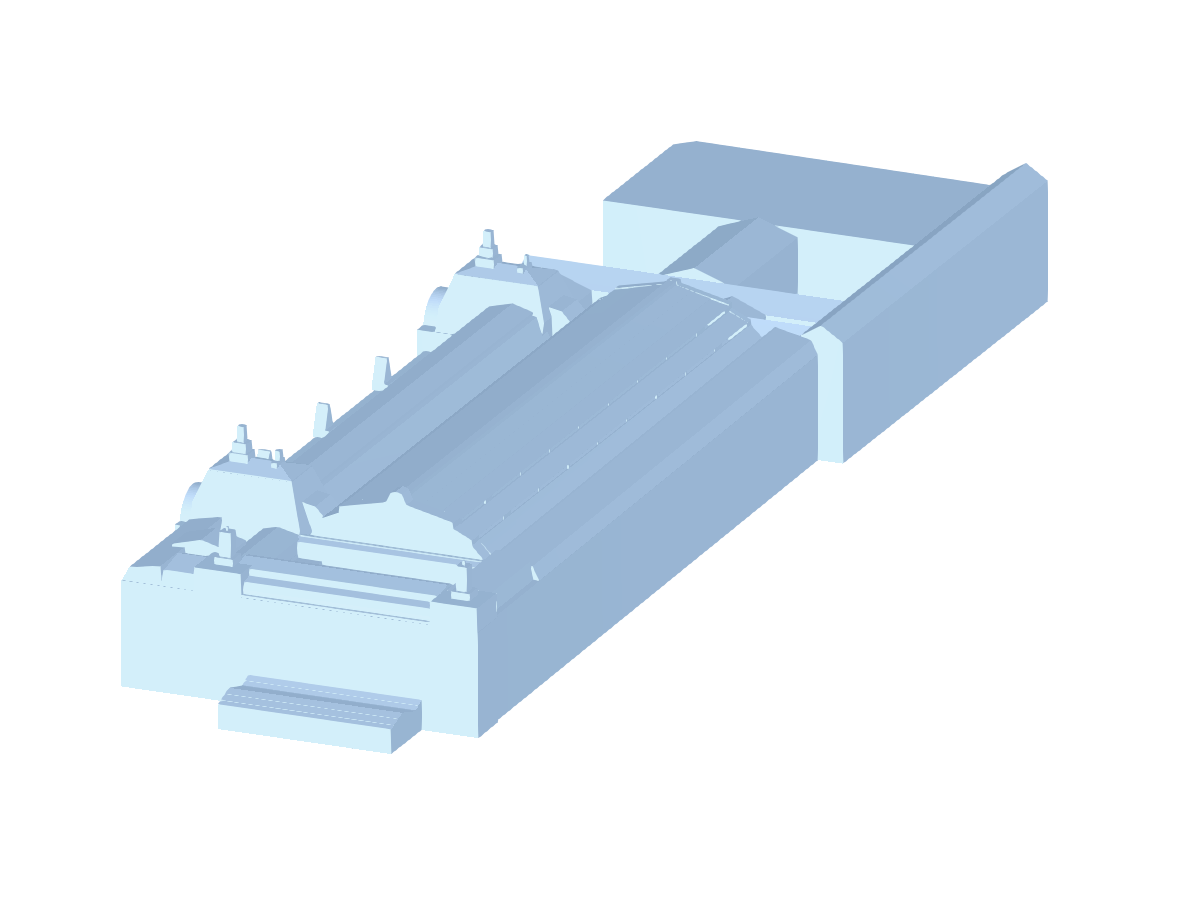

Для расчета естественной вентиляции программа NeMo-K смоделировала основные объемы здания в программе Rhino3D, а затем импортировала эту геометрию в RWIND.

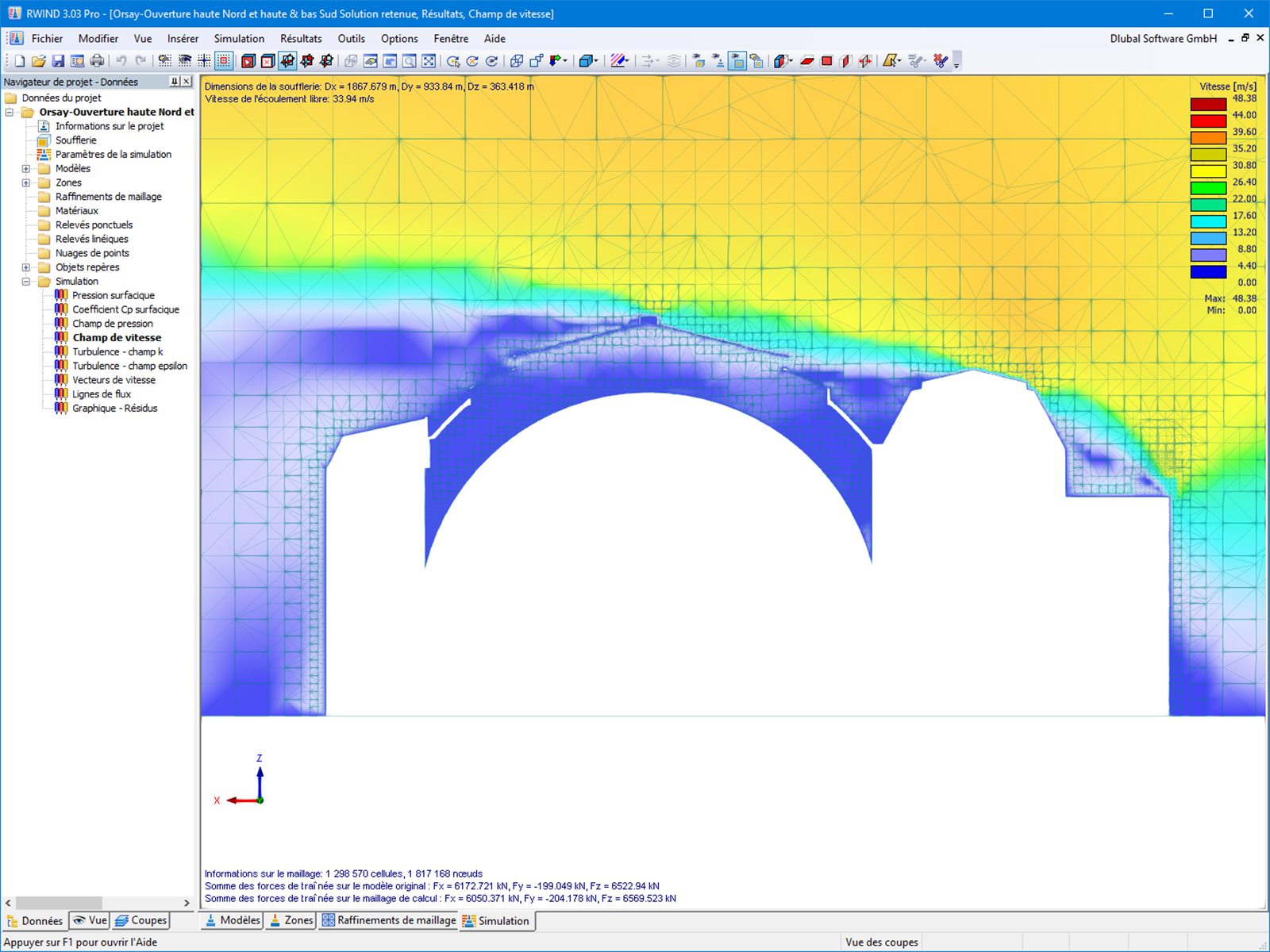

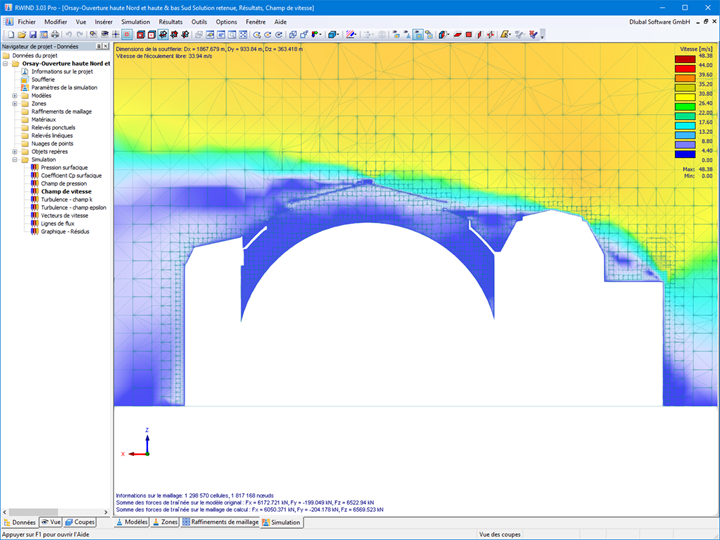

После последовательных расчетов было определено оптимальное расположение отверстий, необходимых для естественной вентиляции, при северной ориентации ветра.

В рамках проекта также была определена ветровая нагрузка для навеса при входе в музей, расположенного на площади Ницшасс у подножия большого западного фасада, который в настоящее время рассматривается той же командой управления проектом на предмет его полной реконструкции. Расчёт конструкций выполнялся в программе RFEM 6. Последнее будет темой нашей следующей презентации.
