Tepelná optimalizace Muzea d'Orsay

Prezentace projektu a realizační návrhy

Studie zahrnovala zejména:

• diagnózu všech obálkových konstrukcí (fasád, světlíků, zastřešení)
• návrhy nových účinných obálkových systémů, úzce spjatých s konstrukcemi, které bylo třeba také analyzovat.

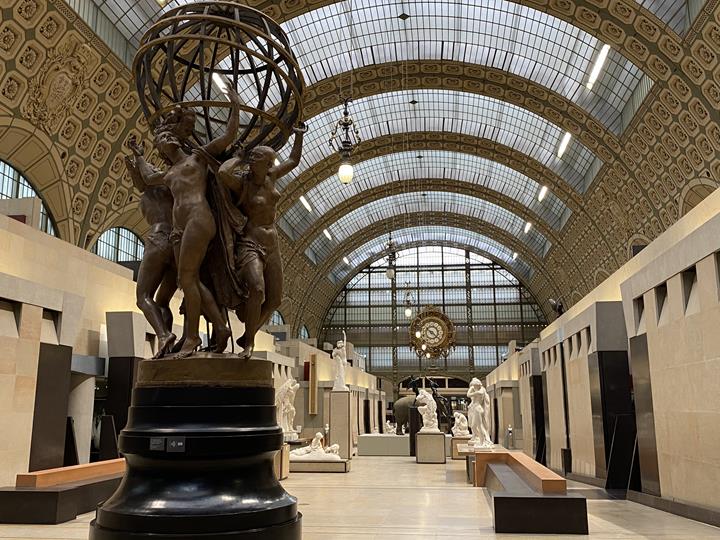

Prosklená střecha nad hlavní lodí budovy muzea se skládá ze dvou skleněných ploch, které odděluje prosklená klenba ve výšce 4 až 5 m.

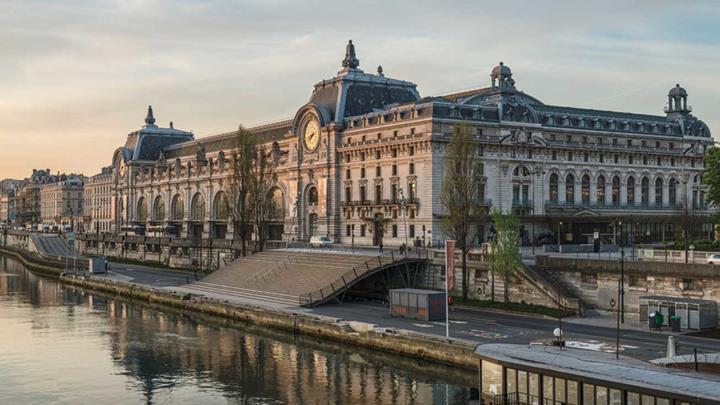

NeMo-K navrhla zejména kompletní renovaci světlíku, včetně výměny vnějších skleněných tabulí hliníkovými rámy a protislunečním zasklením s nízkým solárním faktorem, v souladu s poslední známou renovací z roku 1987, kdy bylo nádraží Orsay (z roku 1900) přestavěno na muzeum 19. století.

Prosklená střešní konstrukce je vlivem slunečního záření dopadajícího na tuto budovu v létě vystavena výraznému skleníkovému efektu, protože její podélná osa vede v podstatě ve směru východ-západ, a celá jižní strana je tak bez stínu.

NeMo-K navrhla prozkoumat u této konstrukce možnosti přirozeného větrání, a to zejména testováním různých poloh otvorů na návětrné a závětrné straně vnějšího pláště.

Statické výpočty

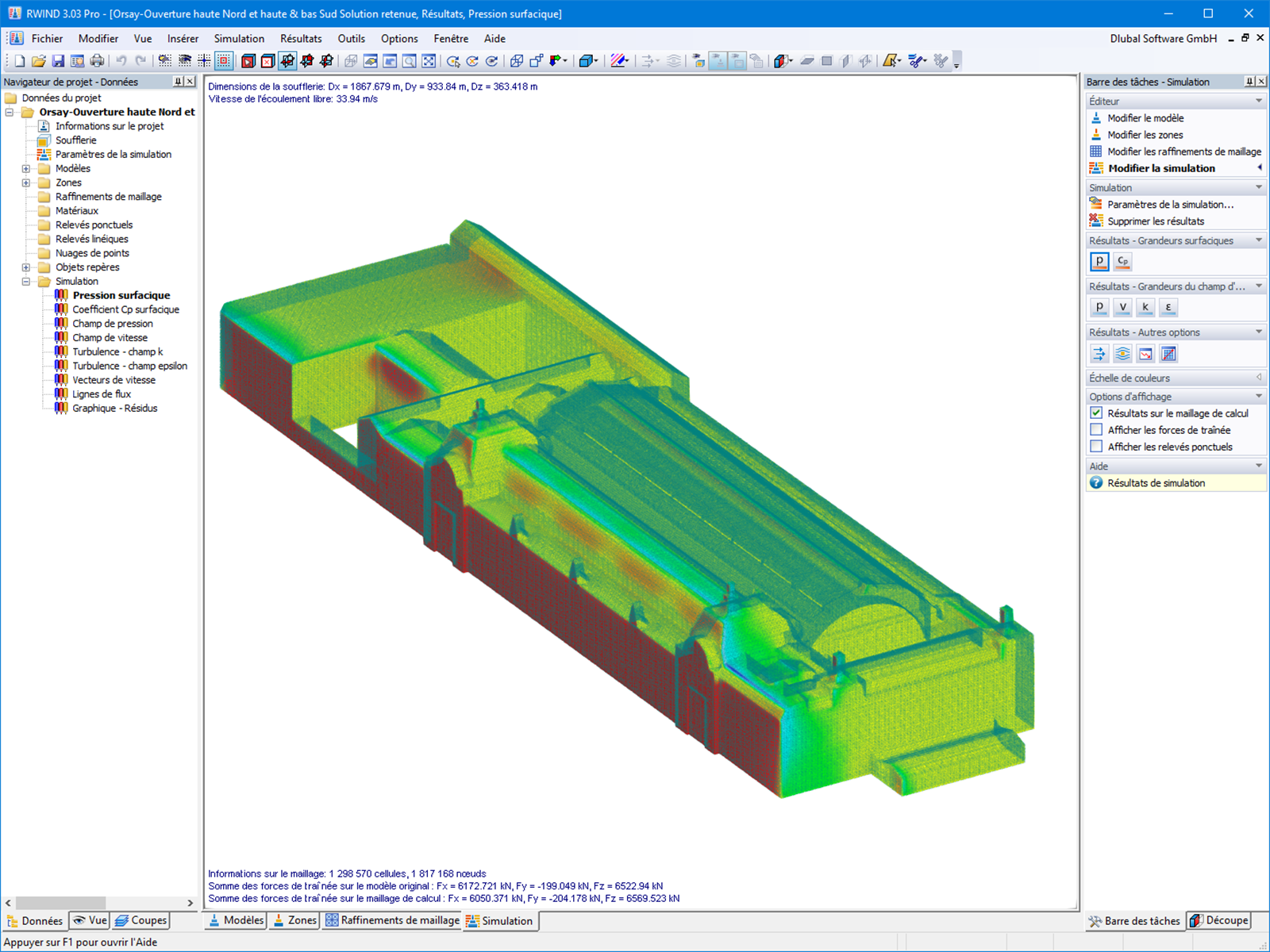

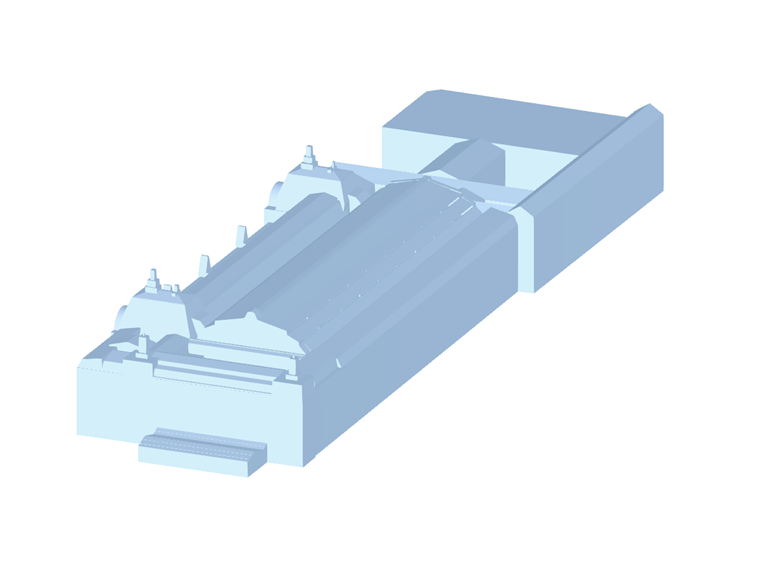

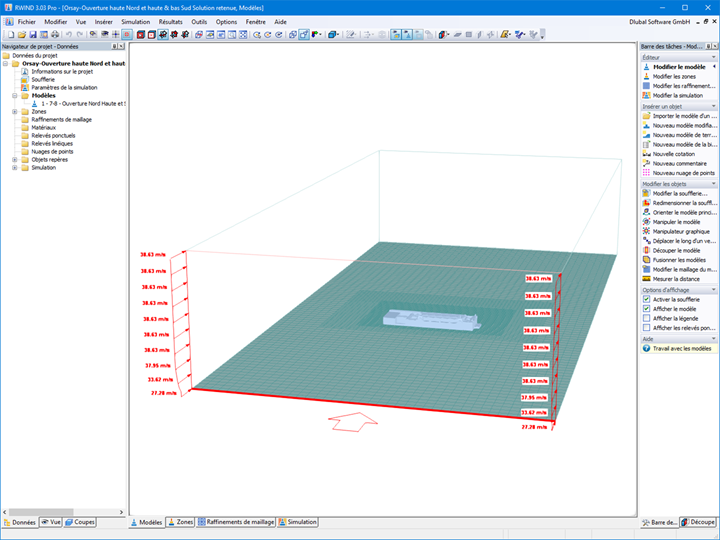

Pro analýzu přirozeného větrání modelovala NeMo-K nejdůležitější nosné systémy budovy v programu Rhino3D a poté tuto geometrii importovala do programu RWIND.

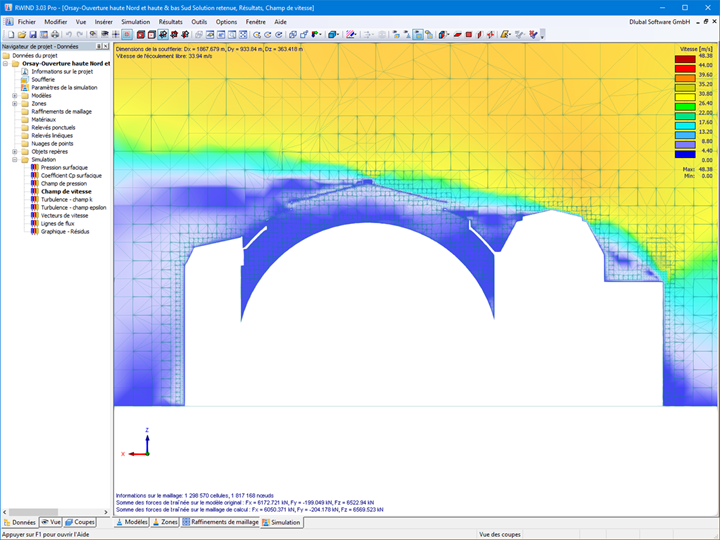

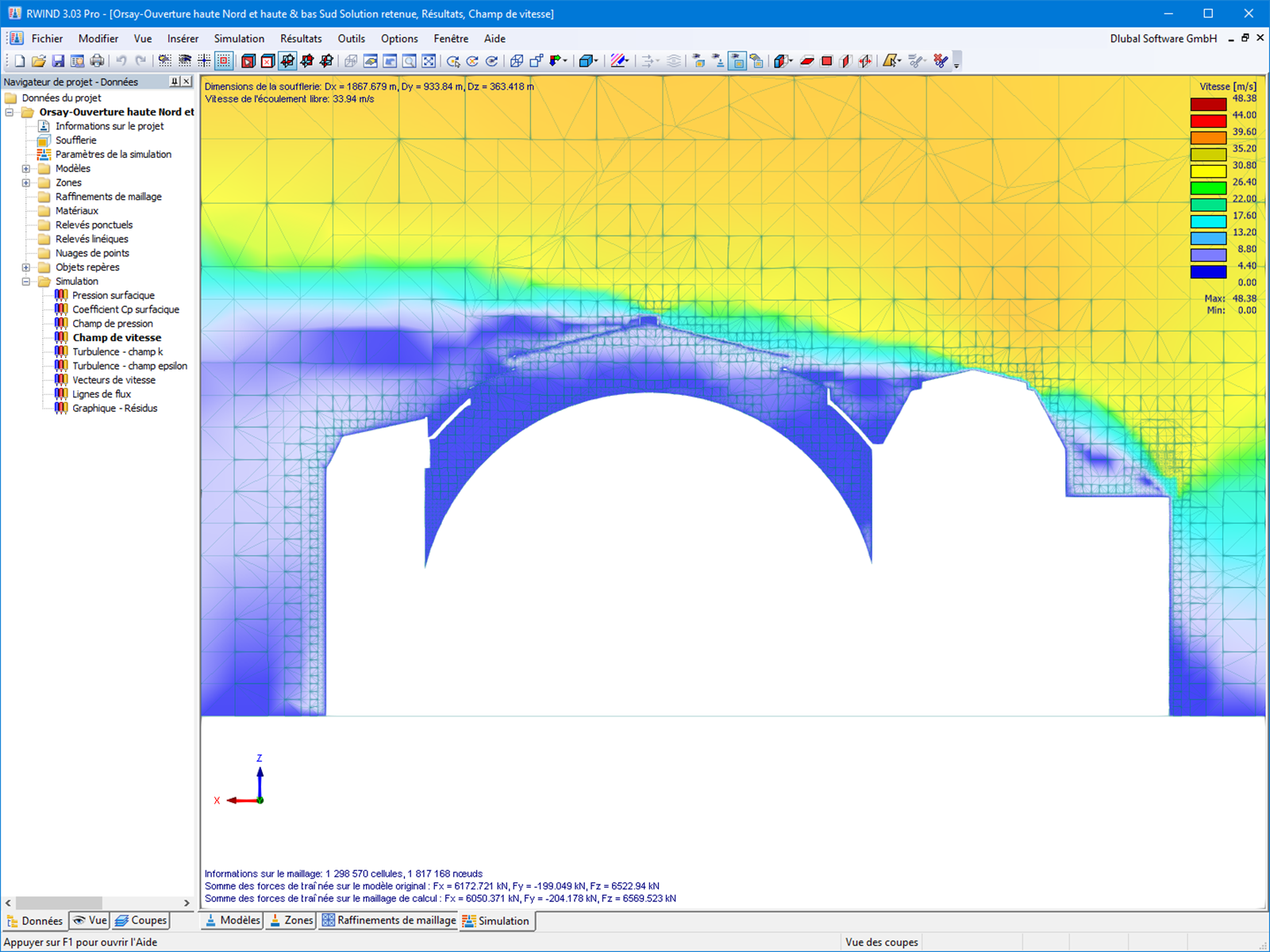

Postupnými výpočty bylo stanoveno optimální umístění otvorů pro přirozené větrání při působení větru převážně ve směru na sever.

V rámci projektu byla stanovena také zatížení větrem působící na přístřešek nad vstupem do muzea na náměstí Bellechase u dolní části velké západní fasády. Tento přístřešek v současnosti analyzuje pro jeho celkovou rekonstrukci stejný projektový tým. Statické výpočty byly provedeny v programu RFEM 6. Tato poslední studie bude předmětem další prezentace.
