Hotel Intercontinental w Davos, Szwajcaria

W grudniu 2013 roku w Davos w Szwajcarii otwarto hotel o niezwykłej architekturze. Budynek ma kształt „złotego jajka” i znajduje się na zboczu góry.

Hotel ma kształt elipsy z zaokrąglonymi narożami i jest wykonany ze zbrojonego betonu.

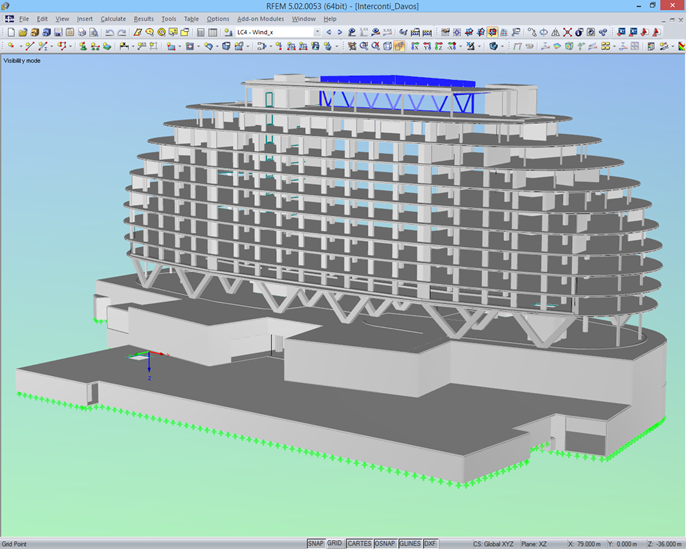

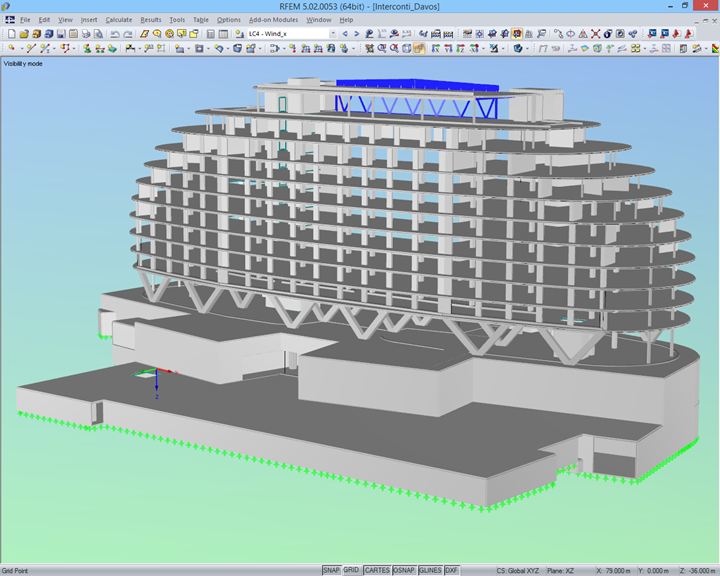

Analiza statyczno-wytrzymałościowa modelu 3D została przeprowadzona przez niemieckie biuro inżynierskie Sailer Stepan & Partners, korzystając z oprogramowania RFEM firmy Dlubal Software do analizy statyczno-wytrzymałościowej. Ponadto inżynierowie budowlani przeprowadzili obliczenia porównawcze z wykorzystaniem programu do analizy belek.

Konstrukcja

Główny budynek o owalnym kształcie, o jedenastu kondygnacjach, jest posadowiony na trzech poziomach piwnicy. Aby pomieścić sale seminaryjne, restauracje i salę balową na pierwszym piętrze, konieczne było zastosowanie większych rastrów słupów. Dlatego na pierwszym piętrze umieszczono słupy w kształcie litery V. W ten sposób można było ustawić mniejsze i bardziej wydajne siatki słupów na wyższych kondygnacjach. Ponadto słupy w kształcie litery V łączą poziomo strop pierwszego piętra z piwnicą.

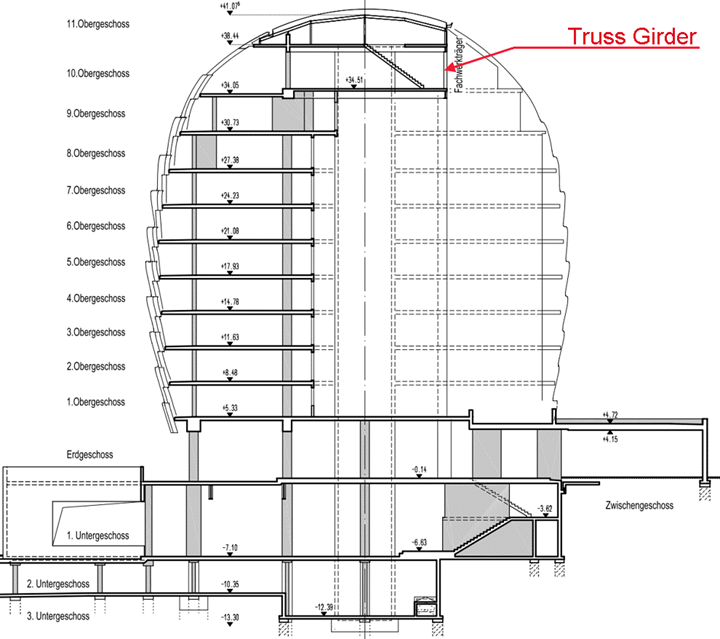

Dziesiąty piętro, na którym znajduje się salon, rozciąga się na wewnętrznym dziedzińcu o długości 33 m. Dlatego w tej części budynku zaprojektowano kompozytowy dźwigar kratownicowy o wysokości jednej kondygnacji, z którym monolitycznie połączone są dwa zespolone stropy belkowe 9. i 10. piętra.

Ze względu na to, że budynek został zaprojektowany bezspoinowo, kratownica została zintegrowana z konstrukcją budynku bez połączeń ruchomych. Dzięki dużej wytrzymałości na zginanie dźwigar łączy w górnej części obydwa rdzenie usztywniające na zasadzie belki poziomej i jest sprężyście utwierdzeny w sąsiednich ścianach.

Ponieważ budynek hotelu leży w strefie sejsmicznej Z2 zgodnie z SIA 261, oprócz analizy statyczno-wytrzymałościowej przeprowadzono odpowiednie obliczenia sejsmiczne.

Statyka i konstrukcja Sailer Stepan und Partner GmbH, inżynierowie VBI
Monachium
www.tragwerk.team


Specyfikacja projektu
