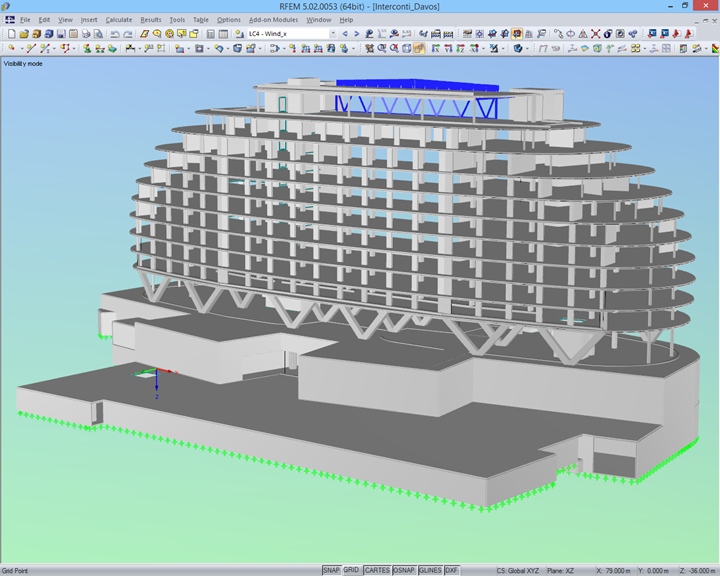

L'analisi strutturale del modello 3D è stata eseguita dallo studio di ingegneria tedesco Sailer Stepan & Partners, che ha utilizzato il software di analisi strutturale RFEM di Dlubal Software. Inoltre, gli ingegneri strutturisti hanno eseguito un calcolo comparativo per mezzo di un programma di analisi delle travi.
Struttura
L'edificio principale ovale, con undici piani, si basa su tre piani interrati. Per ospitare sale per seminari, ristoranti e una sala da ballo al primo piano, erano necessarie griglie di colonne più larghe. Pertanto, le colonne a forma di V sono state disposte al primo piano. In questo modo, è stato possibile allestire griglie di colonne più piccole e più efficienti nei piani superiori. Inoltre, le colonne a V collegano il soffitto del primo piano orizzontalmente alla cantina.

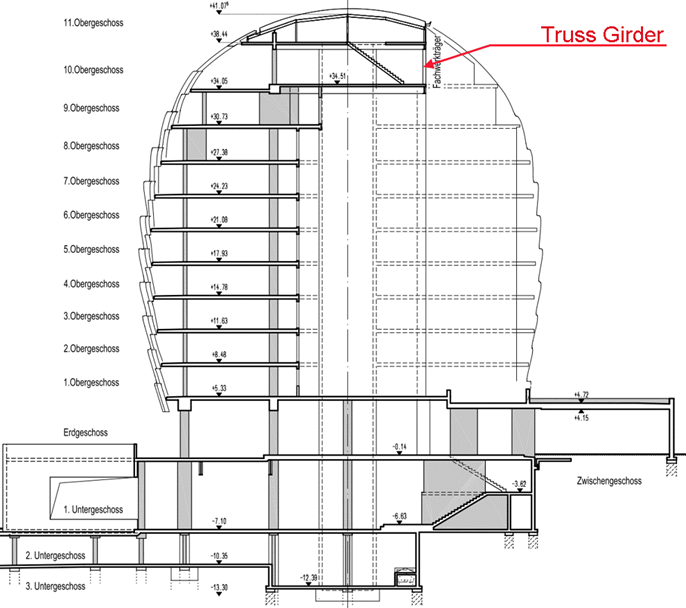

Il 10 piano, dove si trova la sky lounge, si estende su un cortile interno di una lunghezza di 350 m. Ecco perché, in questa parte dell'edificio, è stata progettata una trave reticolare composta da un piano, a cui i due soffitti a travi composte del 9° e del 10° piano sono collegati monoliticamente.
Poiché l'edificio è stato progettato senza giunti, la travatura reticolare è stata integrata nella struttura dell'edificio senza collegamenti spostabili. Con la sua elevata resistenza alla flessione, la trave collega i due nuclei di irrigidimento alle estremità superiori come una trave orizzontale ed è vincolata elasticamente nelle pareti adiacenti.
Poiché l'edificio dell'hotel si trova nella zona sismica Z2 secondo SIA 261, i calcoli sismici corrispondenti sono stati eseguiti in aggiunta all'analisi strutturale.
| Statica e costruzione | Sailer Stepan und Partner GmbH, ingegneri civili VBI Monaco di Baviera www.tragwerk.team |
