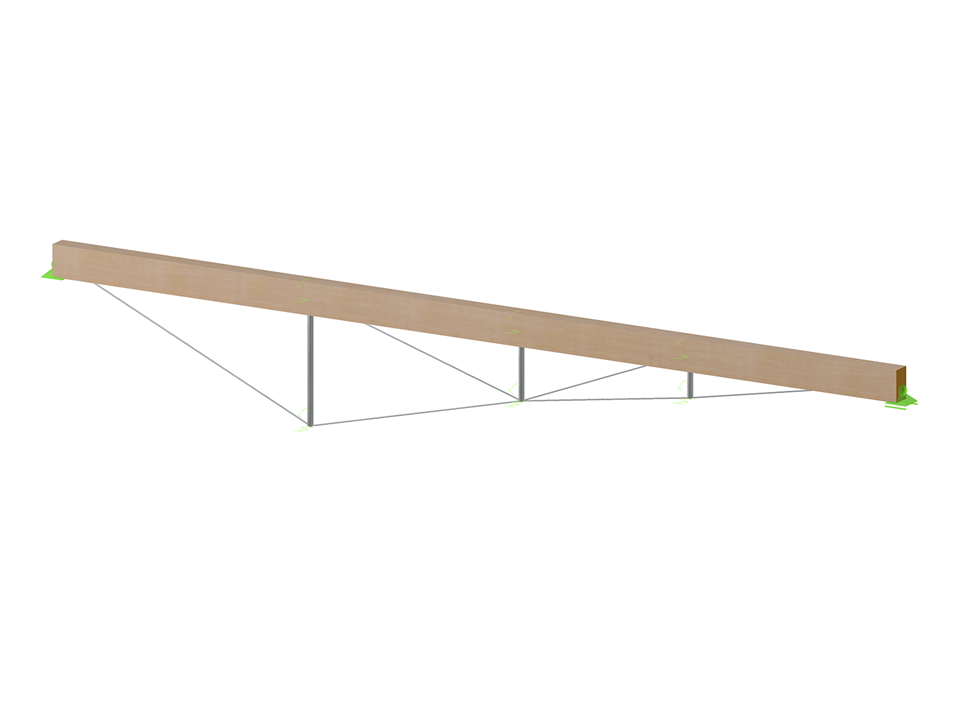

Odwrócona belka podciągowa z optymalizacją
Odwrócona belka usztywniająca
Liczba węzłów | 8 |
Liczba linii | 10 |
Liczba prętów | 10 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 3 |
Ilość KO | 12 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,317 t |
Wymiary (metryczne) | 10,000 x 1,375 x 0,000 m |
Wymiary (imperialne) | 32.81 x 4.51 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
