Перевёрнутая балка затяжек с оптимизацией

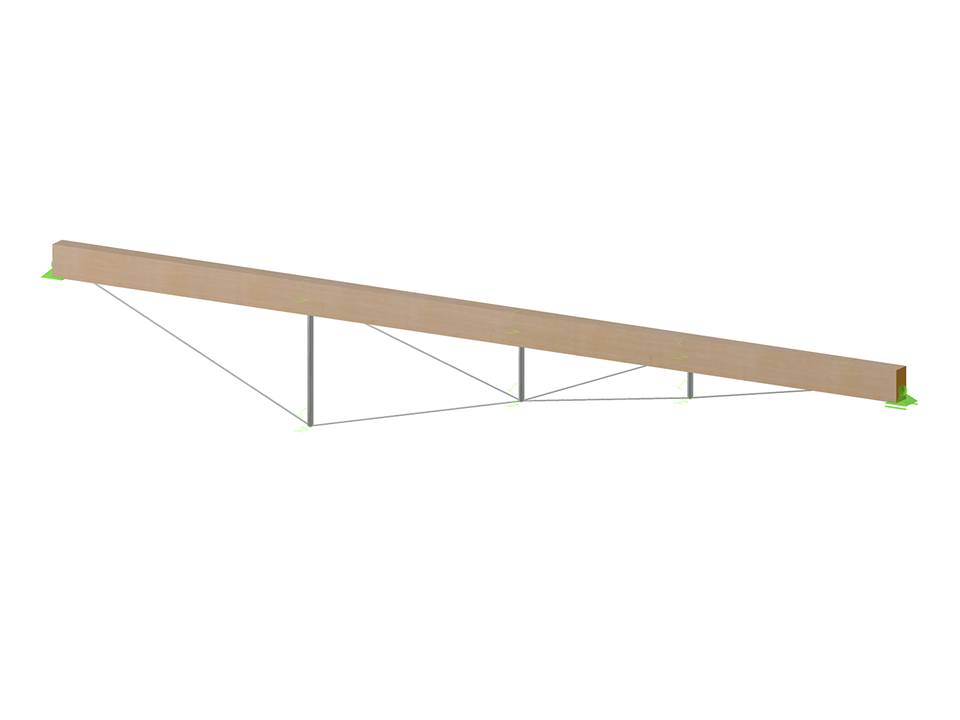

Балка перевёрнутой тетивы
Количество узлов | 8 |
Количество линий | 10 |
Количество стержней | 10 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 3 |
Количество сочетаний нагрузок | 12 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,317 t |
Размеры (метрические) | 10,000 x 1,375 x 0,000 m |
Размеры (имперские) | 32.81 x 4.51 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
