Obrácený obloukový nosník s obloukovou střednicí a optimalizací

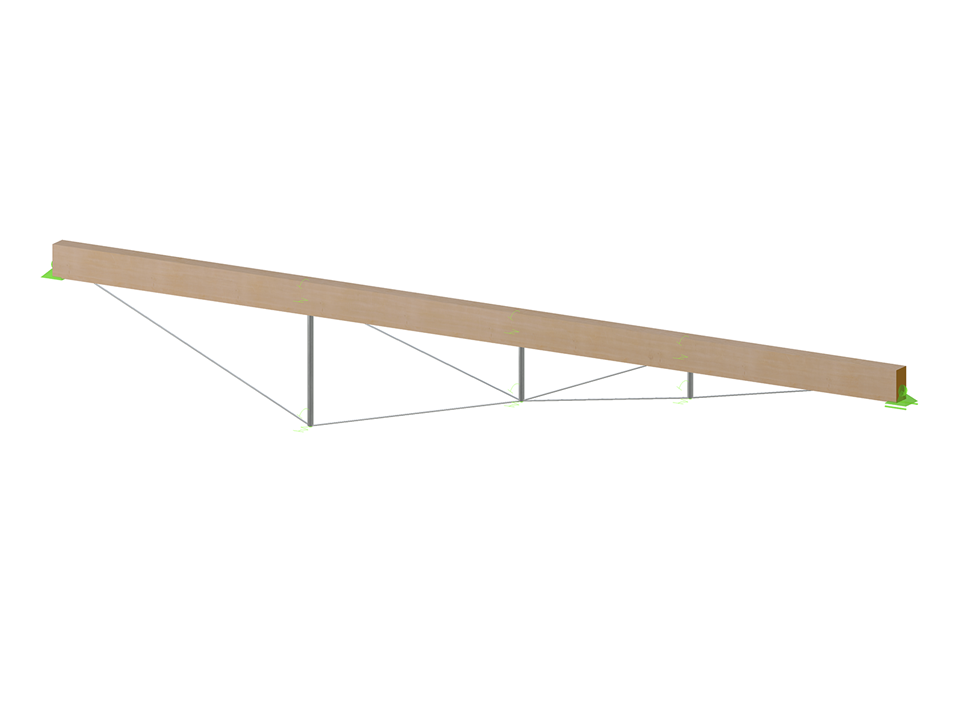

Obrácený nosník s obloukovou střednicí
Počet uzlů | 8 |
Počet linií | 10 |
Počet prutů | 10 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 3 |
Počet kombinací zatížení | 12 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 0,317 t |
Rozměry (metrické) | 10,000 x 1,375 x 0,000 m |
Rozměry (imperiální) | 32.81 x 4.51 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
